簡介

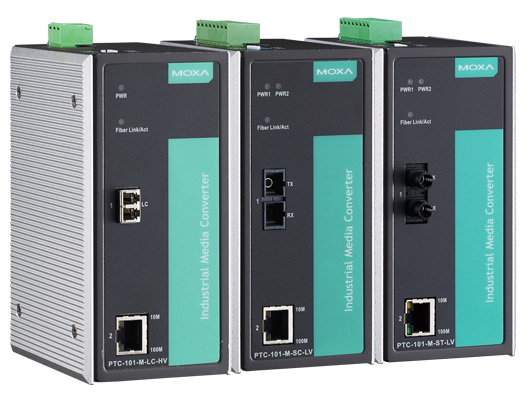

    PTC-101支持10/100BaseT(X)和100BaseFX之間的信號轉換，配置SC, ST或LC接口。PTC-101無需額外布線，支持IEEE 802.3以及IEEE 802.3u標準，全/半雙工，自動檢測MDI/MDI–X，為您提供完整的工業以太網解決方案。

特點

• 自適應10/100BaseT(X) 和MDI/MDI-X自動偵測

• Link Fault Pass-Through（LFP）

• 電源故障時，繼電器輸出警報（僅LV型號）

• 工作溫度-40 ~ 85 °C

• 冗余雙直流電源輸入

• 集成高可靠性電源，無需外接電源轉換器

技術標準：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
接口RJ45口：10/100BaseT(X)
光口：100BaseFX (SC/ST/LC接口)
LED指示燈PTC-101-HV系列：PWR1, Fiber Link, 10/100M (TP port)
PTC-101-LV系列：PWR1, PWR2, Fiber Link, 10/100M
(TP port)

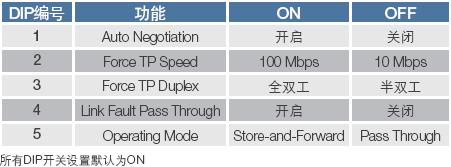

DIP 開關

報警觸點：一路繼電器輸出，電流負載為1 A@ 24 VDC

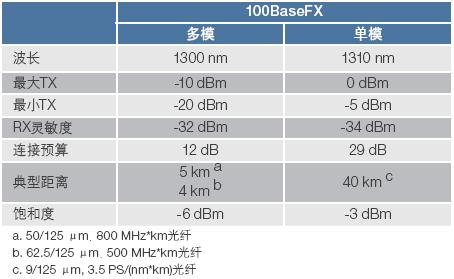

光纖

機械特性外殼：鋁，IP30防護等級
尺寸：122.5 x 90 x 20 mm (4.82 x 3.54 x 0.79 in)
重量：
產品凈重：690 g
包裝重量：875 g
工作環境操作溫度：-40 ~ 85 °C (-40 ~ 185 °F)
工作濕度：5 ~ 95% RH
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
電源要求輸入電壓：
LV-DC符合48VDC EN 50155標準
HV-DC符合110VDC EN 50155標準
連接方式：可插拔的接線端子
過載電流：1.6A（信號短接保護）
反接保護：有
安規認證安全：UL 60950-1
EMI：FCC Part 15, CISPR (EN55022) class A
EMS：
EN61000-4-2 Edition 1.2：2001-04 (Level 4)
EN61000-4-3：1995+A1：2001
IEC 61000-4-3：2002+A1：2002 (Level 3)
EN61000-4-4：2004 (Level 4)
EN61000-4-5：2001-04 (Level 4)
EN61000-4-6：2004-11 (Level 3)
EN61000-4-8：2001-03 (Level 5)
EN61000-4-11：2004-03 (Criteria B)
電力自動化：IEC 61850-3, IEEE 1613
軌道交通：EN50155/EN50121-4
注：詳情參見“環境測試表”
保修保修期：5 年
