簡介

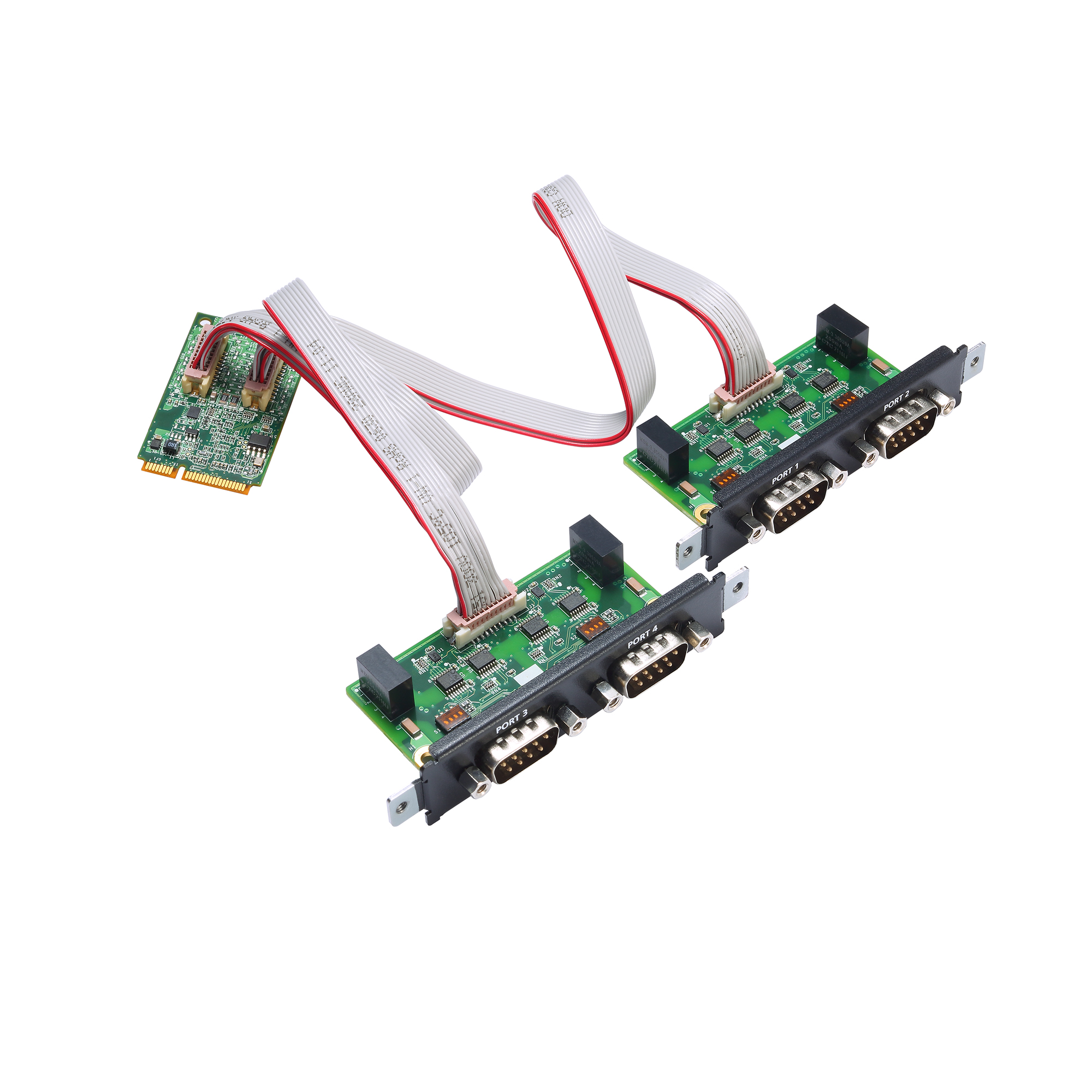

    CP-104N 是一款 Mini-PCI-Express 多端口串口卡，專為工業自動化系統和工業 PC 制造商等各種應用而設計。CP-104N 與任何 Mini PCI Express 插槽均兼容。此卡僅需 3.3 VDC 電源輸入，即，可用于從導軌式 PC 到標準規格 PC 的主機。

    CP-104N 是工業自動化工程師和系統集成商的首選，支持 Windows 和 Linux 操作系統。 此外，四個 RS-232 串口還支持高達 921.6 kbps 傳輸速率。CP-104N 提供全調制解調器控制信號，以確保與廣泛的串口外設兼容。它還提供 1 kV 線對線浪涌保護和 2.5 kV 隔離（適用于 I 型），以確保在廣泛的工業環境中的兼容性。

一種新型 Mini PCI Express 多端口串口卡系列，可加快上市時間

    Moxa 的新型 Mini PCI Express 多端口串口卡系列滿足了定制擴展的需求，并為 OEM 和系統集成商縮短了上市時間。其包括隔離和非隔離 RS-232/422/485 通信卡，適用于各種應用。

    串口卡具有高性能 16C950 兼容 UART，可提供 4 端口和 2 端口版本，與所有現行操作系統兼容。 它們支持高達 921.6 kbps 的數據傳輸速率，并具有 128 字節的發送和接收 FIFO。串口卡可工作在 -40 至 85?C 的溫度范圍內。所有型號的包中都包含門背板，因而可將串口卡安裝在 Moxa IPC 擴展插槽中。

特點

規格

串口界面

●通信控制器

兼容 16C550C

●總線

Mini PCI Express

●接頭

DB9 公頭

●FIFO

128 bytes

●端口數量

4

●串口標準

RS-232

●波特率

50 bps 至 921.6 kbps（支持非標準波特率）

●數據位

5、6、7、8

●停止位

1、1.5、2

●校驗位

無、偶、奇、Space、Mark

●流量控制

無、RTS/CTS、XON/XOFF

●隔離保護

2.5 kV

（I 型號）

串口信號

●RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

串口軟件特性

●Windows 驅動程序

Windows 7/8/8.1/10/11 (x86/x64)、Windows 2008 R2/2012/2012 R2/2016/2019 (x64)、Windows Server 2022

●Linux 驅動程序

Linux 內核 4.x、Linux 內核 5.x

電源參數

●輸入電流

CP-104N-T：365 mA @ 3.3 VDC

CP-104N-I-T：615 mA @ 3.3 VDC

機械特性

●尺寸

30 x 50.95 mm（1.18 x 2 英寸）

環境限值

●工作溫度

-40 至 85°C（-40 至 185°F）

●存儲溫度（含包裝）

-20 至 85°C（-4 至 185°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/35

●EMI

CISPR 32，FCC Part 15B Class A

●EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m

IEC 61000-4-8 PFMF

聲明

●綠色產品

RoHS、CRoHS、WEEE

MTBF

●時間

CP-104N-T：3,673,087 小時

CP-104N-I-T：2,189,472 小時

●標準

Telcordia (Bellcore) 標準 TR/SR

保修

●保修期限

5 年
