簡介

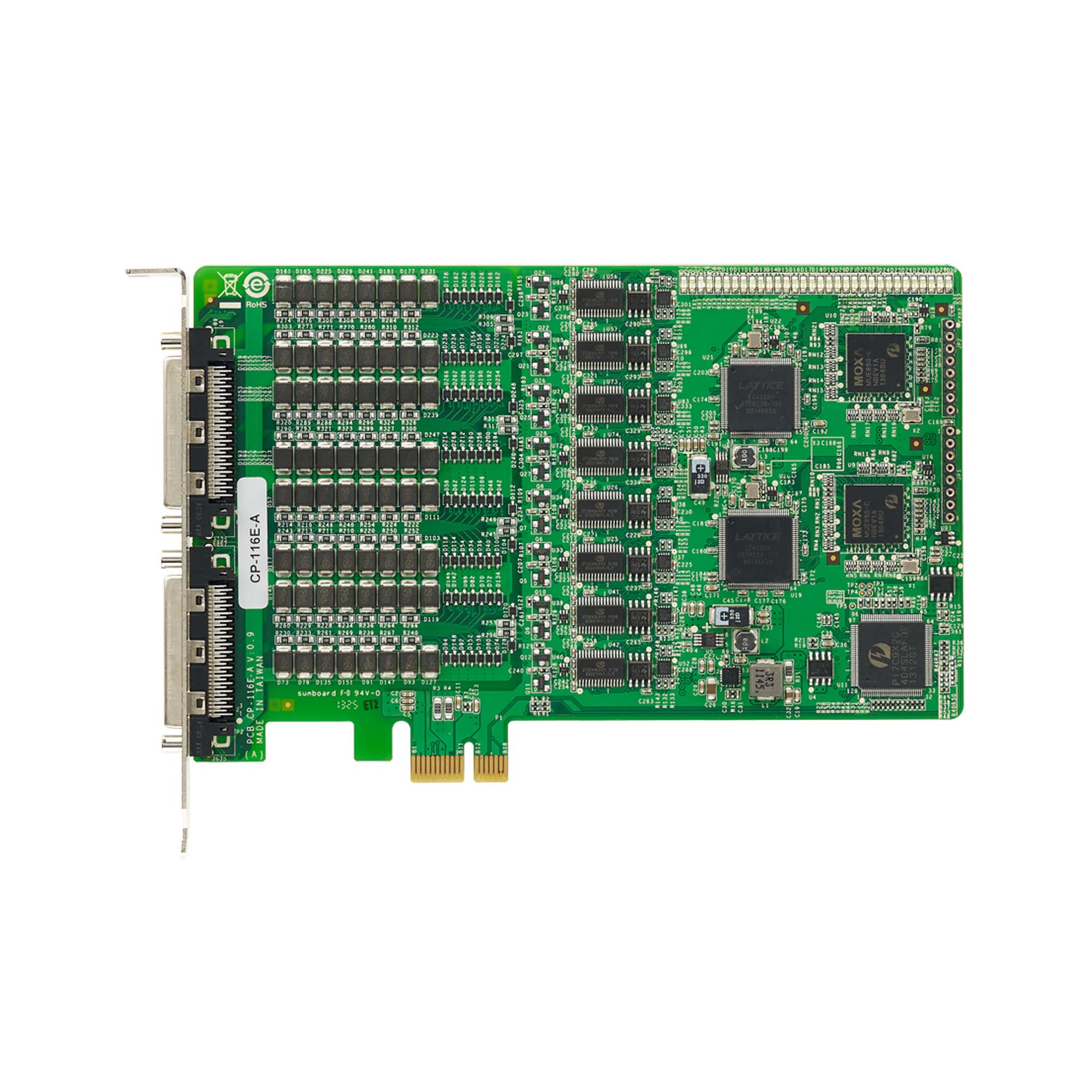

    CP-116E-A 屬于智能型多端口 PCI Express 串口卡，專為 POS 和 ATM 應用而設計，適合工業自動化工程師和系統集成商。CP-116E-A 兼容所有主流操作系統，其 16 個串口均支持高達 921.6 kbps 的數據傳輸速率，并提供全調制解調器控制信號，以確保與各種串口周邊設備兼容。此外，CP-116E-A 可與 PCI Express x1 搭配使用，可將此卡安裝至任何 PCI Express 插槽中。

智能 RS-485 技術，易于安裝和故障排除

    RS-485 網絡的設置相對簡單直接。接通電源并且聯網設備開始傳輸和接收數據時，挑戰才真正開始。大多數情況下，工程師需要在網絡的各個重要節點上配置上拉電阻/下拉電阻和終端電阻來進一步調整系統。

    Moxa 的智能 RS-485 技術支持兩項基本功能，可簡化上述作業：(1) 一鍵安裝可自動分析網絡拓撲，然后調整終端電阻和上拉電阻/下拉電阻。(2) 一鍵故障排除會提示需要進行哪些更改才能排除網絡故障。

特點

規格

串口界面

●通信控制器

兼容 16C550C

●總線

PCI Express 1.0

●接頭

VHDCI 68

●FIFO

128 bytes

●每臺 PC 最多卡數

4

●端口數量

16

●串口標準

RS-232、RS-422、RS-485

●波特率

50 bps 至 921.6 kbps（支持非標準波特率）

●數據位

5、6、7、8

●停止位

1、1.5、2

●校驗位

無、偶、奇、Space、Mark

●流量控制

無、RTS/CTS、XON/XOFF

●浪涌保護

4 kV

串口信號

●RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

●RS-422

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-2w

Data+、Data-、GND

串口軟件特性

●Windows 驅動程序

DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

●Linux 驅動程序

Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x

●UNIX 驅動程序

Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

電源參數

●輸入電流

2,733 mA @ 3.3 VDC

機械特性

●尺寸

97.9 x 88.9 mm（3.86 x 3.50 英寸）

LED 接口

●LED 指示燈

每個端口內置 Tx、Rx LED

工作環境

●工作溫度

0 至 55°C（32 至 131°F）

●存儲溫度（含包裝）

-20 至 85°C（-4 至 185°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/24

●EMI

CISPR 32，FCC Part 15B Class B

●EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m

IEC 61000-4-8 PFMF

聲明

●綠色產品

RoHS、CRoHS、WEEE

MTBF

●時間

310,993 小時

●標準

Telcordia (Bellcore) 標準 TR/SR

保修

●保修期限

5 年
