以太網現場總線網關 您的位置：首頁 > 以太網現場總線網關

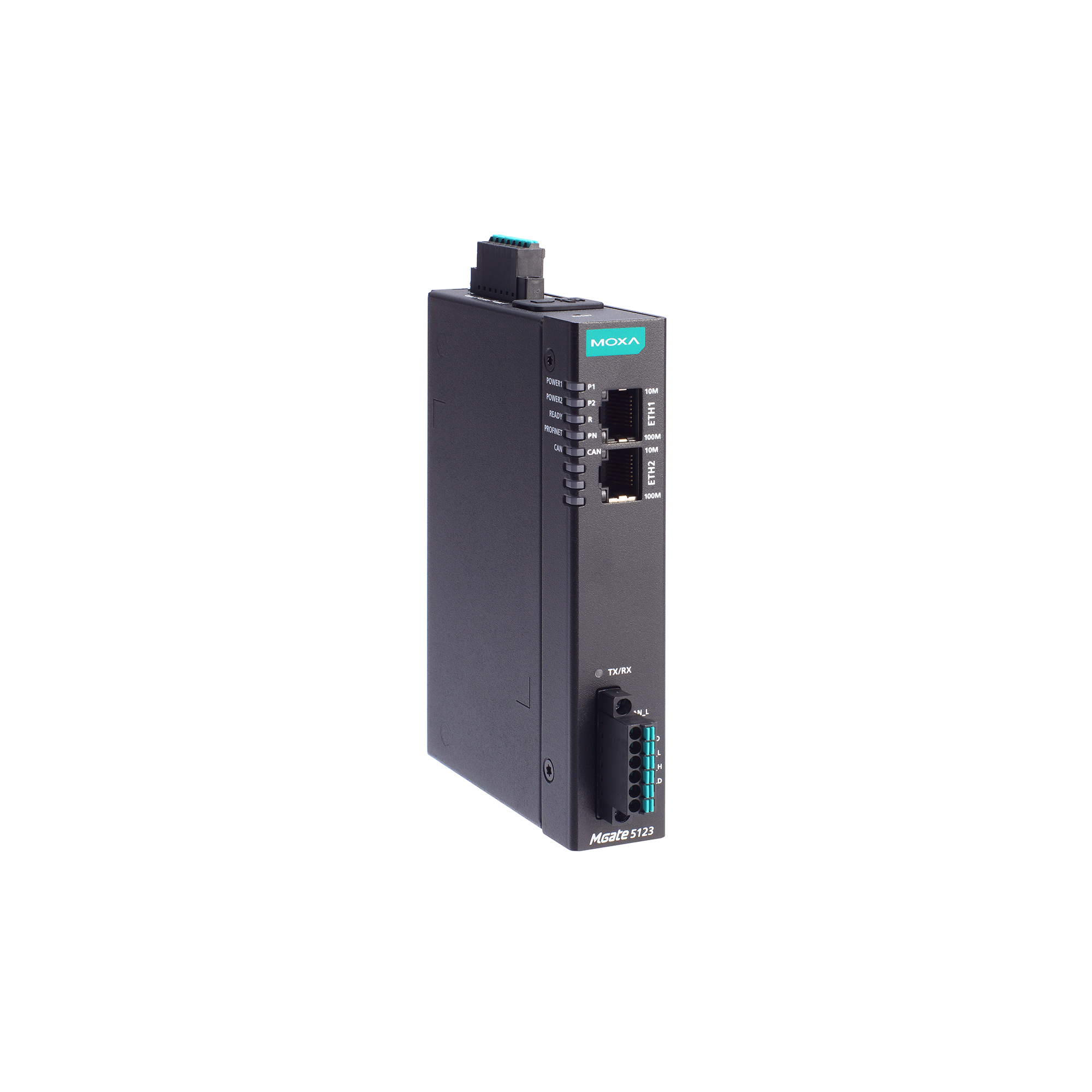

規格型號：MGate 5123 系列

產品簡述：1 端口 CANopen/J1939 轉 PROFINET 網關

詳情介紹

簡介

    MGate 5123 工業以太網網關可將 CANopen 或 J1939 轉換連接至 PROFINET 網絡通信。MGate 5123 可作為 CANopen 或 J1939 master 收集數據，并與 PROFINET IO 控制器交換數據，將現有 CANopen 或 J1939 設備集成至 PROFINET 網絡中。所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝。 其堅固設計，適用于工廠自動化以及其他過程自動化等工業應用。


便于配置

    MGate 5123 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。 此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。

在大多數數據采集應用中，配置 CANopen 設備可能非常耗時并增加成本。MGate 5123 網關提供 EDS 文件導入功能，用戶可自動掃描 CANopen 設 備，以幫助快速完成設置。MGate 網關為 CANbus 提供可通過軟件配置的終端電阻設置，無需打開機箱，從而減少工作量。


輕松排除故障

    MGate 5123 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 CAN 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。故障保護功能在主機斷開連接時執行用戶預先設定的動作，防止終端設備長時間離線。


特點

  •  從 CANopen 和 J1939 到 PROFINET 和 SNMP 的同時協議轉換

  •  支持 PROFINET I/O 設備和 SNMP 代理

  •  支持 CANopen master 和 J1939

  •  支持以太網級聯和雙子網，可靈活部署

  •  內置流量監控/診斷信息，方便故障排除

  •  通過基于 web 的控制臺輕松配置設備

  •  microSD 卡，用于配置備份/復制

  •  支持冗余雙直流電源輸入和 1 個繼電器輸出

  •  帶 2-kV 隔離保護的 CAN 端口

  •  -40 至 75°C 的寬溫型號可供選擇

  •  根據 IEC 62443-4-2 安全啟動要求開發


規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）


以太網軟件特性

● 工業協議

PROFINET IO 設備

● 配置選項

Web Console (HTTPS)

設備搜尋工具 (DSU)

● 管理

ARP

DHCP Client

DNS

HTTP

HTTPS

SMTP

SNMP Trap

SNMPv1/v2c/v3

TCP/IP

UDP

● MIB

RFC1213

● 對時服務

NTP Client


安全功能

● 認證

本地數據庫

● 加密

HTTPS

AES-128

AES-256

SHA-256

● 安全協議

SNMPv3

SNMPv2c Trap

HTTPS (TLS 1.3)


CAN 接口

● 端口數量

1

● 接頭

彈簧式 Euroblock 端子

● 標準

ISO 11898-2

● 波特率

CANopen：10 kbps、20 kbps、50 kbps、125 kbps、250 kbps、500 kbps、800 kbps、1 Mbps

J1939：250 kbps、500 kbps、1 Mbps

● 終端電阻

120 Ω

軟件可配置

● 信號

CAN_H、CAN_L、GND、Ext_CAN_H、Ext_CAN_L、CAN_Shield


CAN 軟件功能

● 工業協議

CANopen master、J1939


CANopen

● 模式

Master

● 最大節點數

64

● 最大接收 PDO 數

256

● 最大發送 PDO 數

256

● SDO

支持

● 輸入數據規模

2048 bytes

● 輸出數據規模

2048 bytes


J1939

● 最大命令數量

256

● 輸入數據規模

2048 bytes

● 輸出數據規模

2048 bytes


PROFINET

● 模式

IO 設備類別 B

● 最大 Master 連接數量

2 個 IO 控制器（共享設備）

● 輸入數據規模

1440 bytes

（字節數/IO 控制器，總計：2880 字節）

● 輸出數據規模

1440 bytes

（字節數/IO 控制器，總計：2880 字節）


內存

● microSD 插槽

最高 32 GB（兼容 SD 2.0）


電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

455 mA（最大值）

● 電源接頭

彈簧式 Euroblock 端子


繼電器

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC


機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）

● 重量

294 g (0.65 lb)


環境限值

● 工作溫度

MGate 5123：-10 至 60°C（14 至 140°F）

MGate 5123-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● 安全

EN 61010-2-201

UL 61010-2-201

● EMC

EN 61000-6-2/-6-4

● EMI

FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-31

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

IEC 60068-2-64


MTBF

● 時間

1,408,984 小時

● 標準

Telcordia SR332


保修

● 保修期限

5 年
