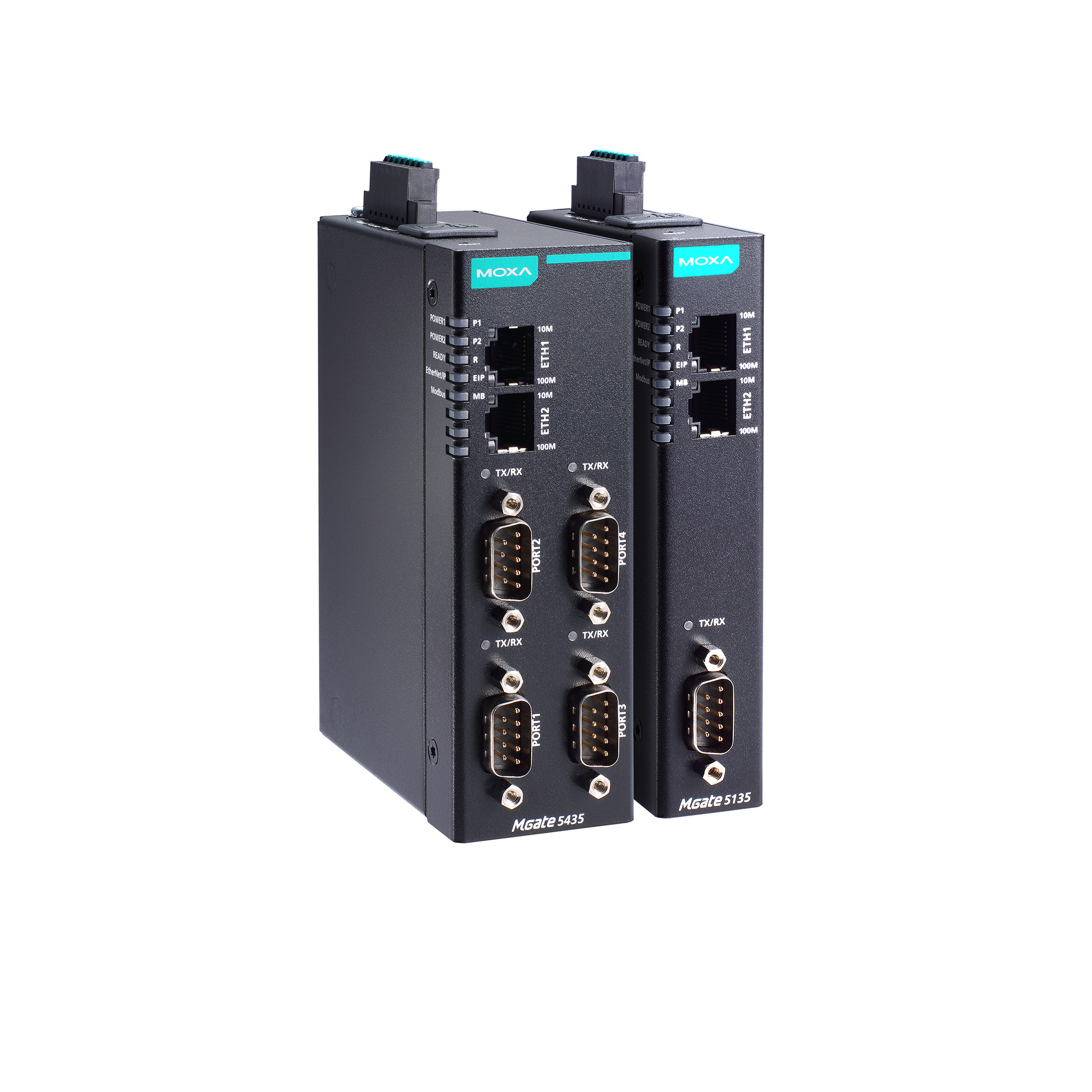

規格型號：MGate 5135/5435 系列
產品簡述：1 和 4 端口 Modbus RTU/ASCII/TCP-to-EtherNet/IP 網關
簡介
MGate 5135/5435 網關是 1 端口和 4 端口工業以太網網關，分別用于 Modbus RTU/ASCII/TCP 和 Ethernet/IP 網絡通信。MGate 5135/5435 網關可作為 Modbus client 收集數據，并與 EtherNet/IP 主機交換數據，將現有 Modbus 設備集成至 EtherNet/IP 網絡中。 所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。其堅固設計，適用于工廠自動化、電力、石油和天然氣、水和廢水處理，以及其他過程自動化等工業應用。
便于配置
MGate 5135/5435 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。在大多數數據采集應用中，使用 Modbus 命令配置設備可能非常耗時并增加成本。MGate 5135/5435 網關通過 CSV 文件提供離線配置，幫助快速完成 Modbus 設置。MGate 網關還為 RS-485 2 線提供可通過軟件配置的上拉/下拉和終端電阻設置，無需打開機箱，從而減少工作量。
輕松排除故障
MGate 5135/5435 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。故障保護功能在主機斷開連接時執行用戶預先設定的動作，防止終端設備長時間離線。
特點
支持 Modbus 和 Ethernet/IP 協議轉換
支持 EtherNet/IP Adapter
支持 Modbus RTU/ASCII/TCP client
2 個相同 IP 或雙 IP 地址的以太網端口，可支持網絡冗余
內置流量監控/診斷信息，方便故障排除
通過基于 web 的控制臺輕松配置設備
microSD 卡，用于配置備份/復制
支持冗余雙直流電源輸入和 1 個繼電器輸出
-40 至 75°C 的寬溫型號可供選擇
帶 2 kV 光電隔離保護的串口
根據 IEC 62443-4-2 安全啟動要求開發
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
Modbus TCP Client、EtherNet/IP Adapter
● 配置選項
Web Console (HTTPS)、設備搜尋工具 (DSU)
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、UDP
● MIB
RFC1213，RFC1317
● 對時服務
NTP Client
安全功能
● 認證
本地數據庫
● 加密
HTTPS、AES-128、AES-256、SHA-256
● 安全協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
串口界面
● 端口數量
MGate 5135/5135-T：1
MGate 5435/5435-T：4
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
300 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS
● RS-485 數據流向控制
ADDC（數據流向自動控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
軟件可配置
● RS-485 終端電阻
120 Ω
軟件可配置
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 工業協議
Modbus RTU/ASCII Client
Modbus RTU/ASCII
● 模式
Client
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Server 連接數量
31
● 最大命令數量
每串口 128 個
Modbus TCP
● 模式
Client
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Server 連接數量
32
● 最大命令數量
128
● 總輸出數據規模
MGate 5135：2048 bytes
MGate 5135-T：2048 bytes
MGate 5435：4000 bytes
MGate 5435-T：4000 bytes
● 總輸入數據規模
MGate 5135：2048 bytes
MGate 5135-T：2048 bytes
MGate 5435：4000 bytes
MGate 5435-T：4000 bytes
EtherNet/IP
● 模式
Adapter
● 支持 CIP 對象
標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口
● 最大 Scanner 連接數量
MGate 5135/5135-T：4（讀/寫）
MGate 5435/5435-T：8（讀/寫）
● 輸入數據規模
MGate 5135：496 字節/連接（總計：1984 字節）
MGate 5135-T：496 字節/連接（總計：1984 字節）
MGate 5435：496 字節/連接（總計：3968 字節）
MGate 5435-T：496 字節/連接（總計：3968 字節）
● 輸出數據規模
MGate 5135：496 字節/連接（總計：1984 字節）
MGate 5135-T：496 字節/連接（總計：1984 字節）
MGate 5435：496 字節/連接（總計：3968 字節）
MGate 5435-T：496 字節/連接（總計：3968 字節）
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
455 mA（最大值）
● 電源接頭
彈簧式 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
MGate 5135/5135-T：25 x 90 x 130 mm（0.98 x 3.54 x 5.1 英寸）
MGate 5435/5435-T：42 x 90 x 130 mm（1.65 x 3.54 x 5.1 英寸）
● 重量
MGate 5135/5135-T：294 g (0.65 lb)
MGate 5435/5435-T：403 g (0.89 lb)
工作環境
● 工作溫度
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 61010-2-201，UL 61010-2-201
● EMC
EN 61000-6-2/-6-4
● EMI
FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-31
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
MGate 5135/5135-T：1,240,821 小時
MGate 5435/5435-T：689,989 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
