以太網現場總線網關 您的位置：首頁 > 以太網現場總線網關

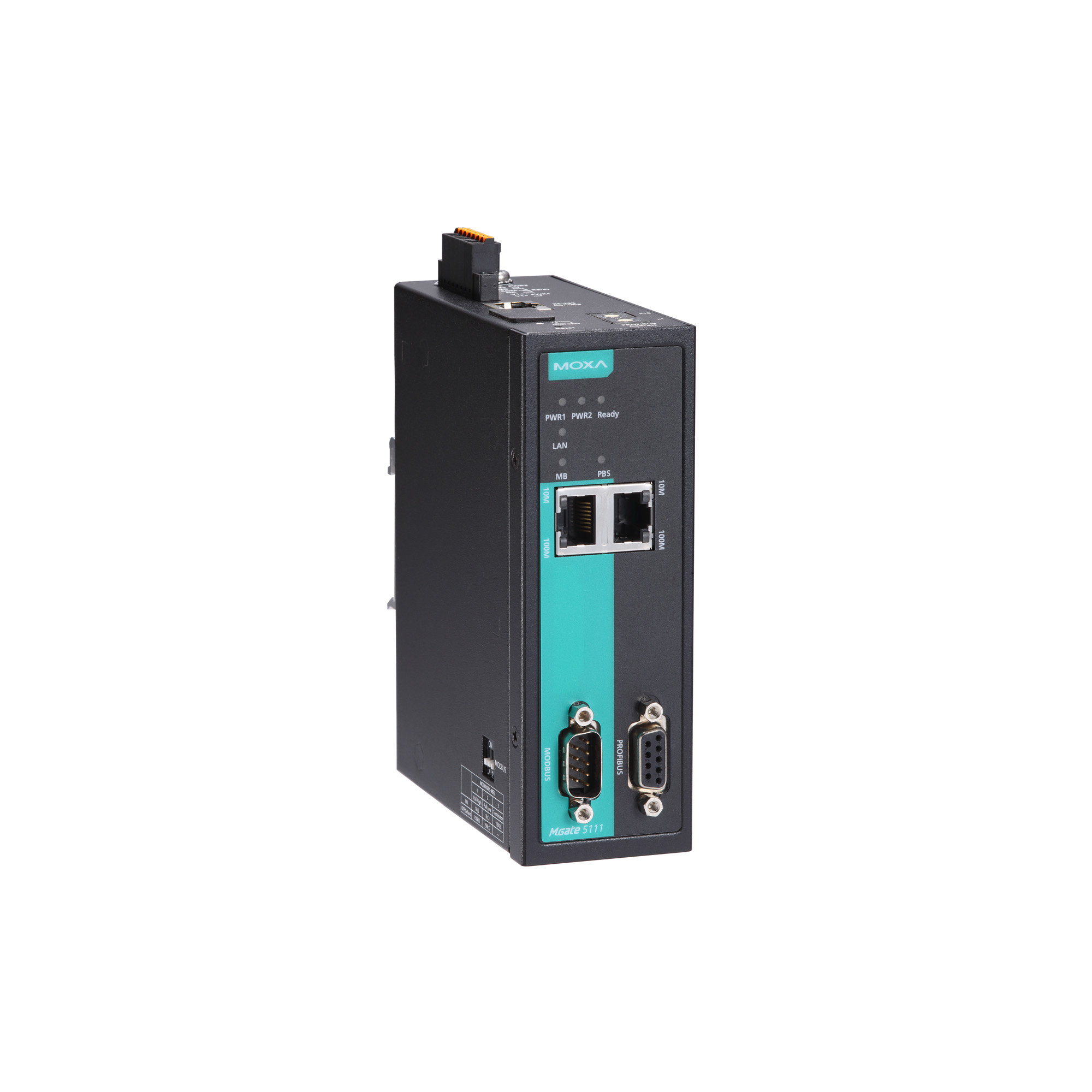

規格型號：MGate 5111 系列

產品簡述：1 端口 Modbus/PROFINET/EtherNet/IP 轉 PROFIBUS slave 網關

詳情介紹

簡介

    MGate 5111 工業以太網網關可將 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 數據轉換為 PROFIBUS 協議。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。

    Modbus 是應用最廣泛的工業通信協議之一，EtherNet/IP、PROFINET 和 PROFIBUS 常用于工廠自動化和過程自動化。MGate 5111 支持 Modbus RTU/ASCII/TCP master 和 slave 模式，用戶可輕松連接 Modbus 設備至 PROFIBUS PLC 或 DCS，例如：Siemens PLC。

    MGate 5111 可連接 Rockwell Automation PLC 等 EtherNet/IP PLC/SCADA 系統、PROFIBUS PLC/DCS 系統，或者連接 PROFINET 協議的新型 Siemens PLC 系統至現有 PROFIBUS 系統，提供系統集成解決方案。MGate 5111 網關專為實現輕松配置和快速維護而設計。便捷的 web console 可執行遠程維護任務，向導配置 UI 幫助用戶快速設置網關。一套完善的故障排除工具可縮短配置時間和系統停機時間。其堅固設計，適用于工廠自動化、電力、石油和天然氣、水和廢水處理，以及其他過程自動化等工業應用。


便于配置

    MGate 5111 系列的用戶友好使用界面，允許用戶可快速設置不同應用的協議轉換例行任務，避免耗時的逐一配置詳細參數。通過快速設置工具可輕松進入協議轉換模式，只需幾個步驟即可完成配置。

    The MGate 5111 提供 web console 和 Telnet console 進行遠程維護。此網關支持 HTTPS 和 SSH 等加密通信功能，以提供更安全的網絡。此外，它也提供系統監控功能記錄網絡連接和系統日志事件。


多種維護功能

    MGate 5111 支持協議診斷和流量監控，便于故障排除，特別適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和注冊地址輸入錯誤，或者命令配置不正確，通過協議診斷和流量監控來解決，用戶可以檢查獲取的數據，輕松識別故障的根本原因。

    MGate 5111 網關也支持狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。當 PROFIBUS 線纜斷開連接時，故障保護功能會根據用戶設定的預定義值，對終端設備執行相應操作。


特點

  •  支持 Modbus、PROFINET 或 EtherNet/IP 轉換為 PROFIBUS 協議

  •  支持 PROFIBUS DP V0 slave

  •  支持 Modbus RTU/ASCII/TCP master/client 和 slave/server

  •  支持 EtherNet/IP Adapter

  •  支持 PROFINET IO Device

  •  通過基于 Web 的向導輕松配置

  •  內置以太網級聯端口，容易接線

  •  內置流量監控/診斷信息，方便故障排除

  •  狀態監控和故障保護，易于維護

  •  microSD 卡，用于配置備份/復制和事件日志

  •  支持冗余雙直流電源輸入和 1 個繼電器輸出

  •  帶 2 kV 光電隔離保護的串口

  •  -40 至 75°C 的寬溫型號可供選擇

  •  基于 IEC 62443 的安全功能


規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）


以太網軟件特性

● 工業協議

EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

● 配置選項

Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console

● 管理

ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

● MIB

RFC1213、RFC1317

● 對時服務

NTP Client


串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

● 端口數量

1

● 接頭

DB9 公頭

● 串口標準

RS-232/422/485

● 波特率

50 bps 至 921.6 kbps

● 數據位

7，8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1，2

● 流量控制

RTS Toggle（僅限 RS-232）、RTS/CTS

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● RS-485 終端電阻

120 Ω

● 隔離保護

2 kV（內置）


串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND


串口軟件特性

● 配置選項

串口 Console

● 工業協議

Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave


Modbus RTU/ASCII

● 模式

Master, Slave

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大命令數量

128

● 輸入數據規模

2048 bytes

● 輸出數據規模

2048 bytes


Modbus TCP

● 模式

Client，Server

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大 Client 連接數量

16

● 最大 Server 連接數量

32

● 最大命令數量

128

● 輸入數據規模

2048 bytes

● 輸出數據規模

2048 bytes


PROFIBUS 接口

● 工業協議

PROFIBUS DP

● 端口數量

1

● 接頭

DB9 母頭

● 波特率

9600 bps 至 12 Mbps

● 隔離保護

2 kV（內置）

● 信號

PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V


PROFIBUS

● 旋轉開關

PROFIBUS 地址 0-99（通過軟件配置支持地址 100-125）

● 模式

DP-V0 Slave

● 最大 Master 連接數量

1

● 最大 PROFIBUS I/O 模塊數量

24

● 輸入數據規模

244 bytes

● 輸出數據規模

244 bytes


PROFINET

● 模式

IO Device (Slave)

● 最大 IO 控制器連接數

1（用于讀/寫）

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes


EtherNet/IP

● 模式

Adapter

● 支持 CIP 對象

標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口

● 最大 Scanner 連接數量

1（只讀），1（讀/寫）

● 輸入數據規模

496 bytes

● 輸出數據規模

496 bytes


內存

● microSD 插槽

最高 32 GB（兼容 SD 2.0）


電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

416 mA @ 12 VDC

● 電源接頭

彈簧式 Euroblock 端子


繼電器

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC


機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）

● 重量

589 g (1.30 lb)


工作環境

● 工作溫度

MGate 5111：0 至 60°C（32 至 140°F）

MGate 5111-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● 安全

EN 60950-1，UL 61010-2-201

● EMC

EN 61000-6-2/-6-4

● EMI

CISPR 32，FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6，IEC 60068-2-64


MTBF

● 時間

718,131 小時

● 標準

Telcordia SR332


保修

● 保修期限

5 年
