以太網現場總線網關 您的位置：首頁 > 以太網現場總線網關

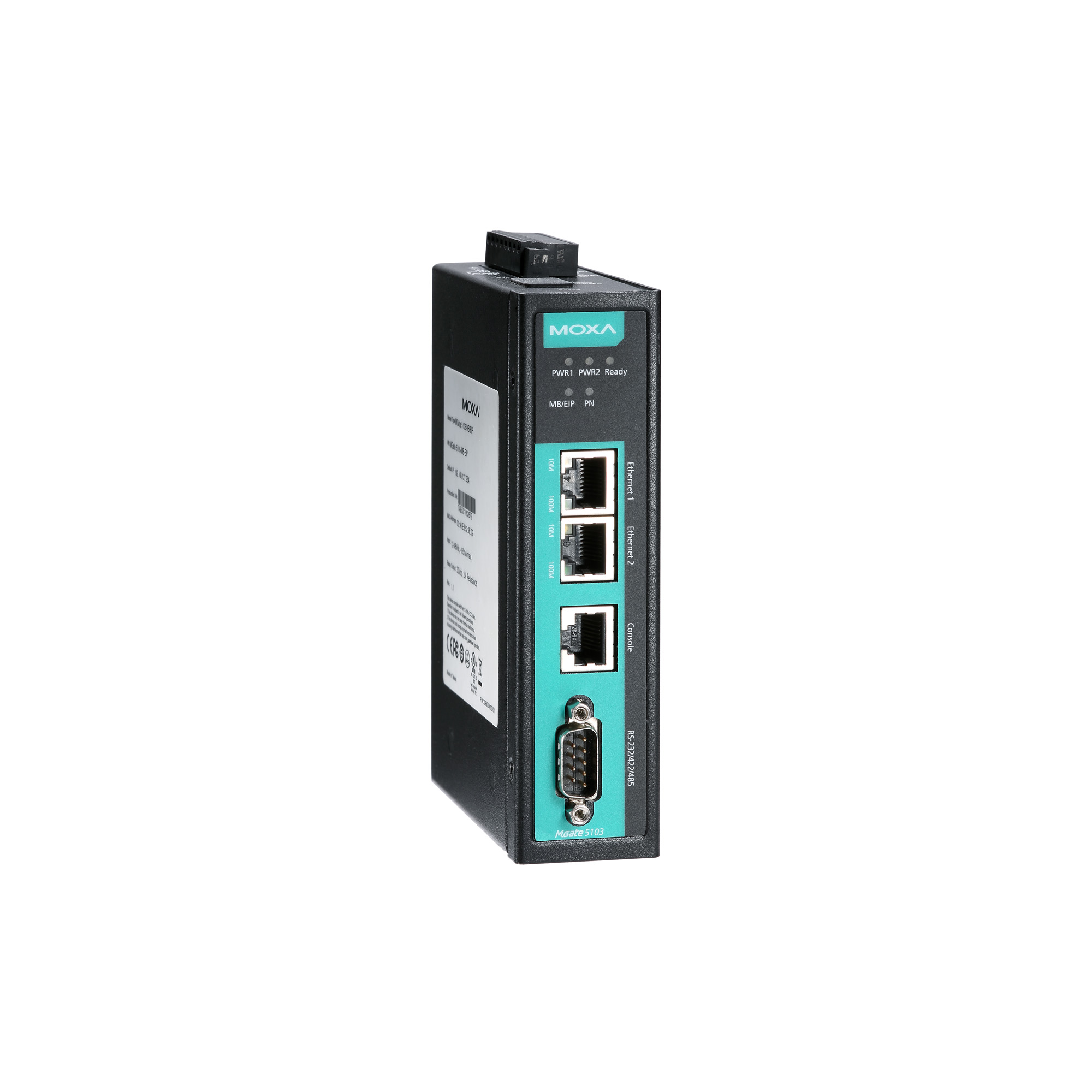

規格型號：MGate 5103 系列

產品簡述：1 端口 Modbus RTU/ASCII/TCP/EtherNet/IP 轉 PROFINET 網關

詳情介紹

簡介

    MGate 5103 工業以太網網關可將 Modbus RTU/ASCII/TCP 或 EtherNet/IP 轉換連接至 PROFINET 的網絡通信。MGate 5103 可作為 Modbus master/slave 或 EtherNet/IP Adapter 收集數據，并與 PROFINET 設備交換數據，將現有 Modbus 設備集成至 PROFINET 網絡中。最新的交換數據可存儲在網關。網關將存儲的 Modbus 或 EtherNet/IP 數據轉換為 PROFINET 數據包，讓 PROFINET IO Controller 可以控制或監控現場設備。


通過 Web Console 輕松配置

MGate 5103 系列圖形化的快速安裝指南，可簡化配置。通過快速設置，可輕松進入協議轉換模式，只需幾個步驟即可完成配置。MGate 5103 系列也支持 GSDML 導出功能，可將 GSDML 文件導入至 PROFINET PLC，節省 PLC 配置時間。


Modbus RTU/ASCII/TCP 協議流量監控

MGate 5103 網關支持 Modbus RTU/ASCII/TCP 協議流量監控，便于故障排除，特別適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和注冊地址輸入錯誤，或者命令配置不正確。通過 Modbus RTU/ASCII/TCP 協議流量監控，用戶可以檢查獲取的數據，輕松識別故障的根本原因。


維護功能

MGate 5103 網關支持系統日志功能，可記錄 MGate 中的事件；用戶可以通過 web console 遠程輕松查閱日志數據。網關也支持狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。


特點

  •  支持 Modbus 或 EtherNet/IP 轉換為 PROFINET 協議

  •  支持 PROFINET IO Device

  •  支持 Modbus RTU/ASCII/TCP master/client 和 slave/server

  •  支持 EtherNet/IP Adapter

  •  通過基于 Web 的向導輕松配置

  •  內置以太網級聯端口，容易接線

  •  內置流量監控/診斷信息，方便故障排除

  •  microSD 卡，用于配置備份/復制和事件日志

  •  狀態監控和故障保護，易于維護

  •  帶 2 kV 光電隔離保護的串口

  •  -40 至 75°C 的寬溫型號可供選擇

  •  支持冗余雙直流電源輸入和 1 個繼電器輸出

  •  基于 IEC 62443 的安全功能


規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）


以太網軟件特性

● 工業協議

EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

● 配置選項

Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console

● 管理

ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

● MIB

RFC1213、RFC1317

● 對時服務

NTP Client


串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

● 端口數量

1

● 接頭

DB9 公頭

● 串口標準

RS-232/422/485

● 波特率

50 bps 至 921.6 kbps

● 數據位

7，8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1，2

● 流量控制

RTS Toggle（僅限 RS-232）、RTS/CTS

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● RS-485 終端電阻

120 Ω

● 隔離保護

2 kV（內置）


串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND


串口軟件特性

● 配置選項

串口 Console

● 工業協議

Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave


Modbus RTU/ASCII

● 模式

Master, Slave

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大命令數量

128

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes


Modbus TCP

● 模式

Client，Server

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大 Client 連接數量

16

● 最大 Server 連接數量

32

● 最大命令數量

128

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes


PROFINET

● 模式

IO Device (Slave)

● 最大 IO 控制器連接數

1（用于讀/寫）

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes


EtherNet/IP

● 模式

Adapter

● 支持 CIP 對象

標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口

● 最大 Scanner 連接數量

1（只讀），1（讀/寫）

● 輸入數據規模

496 bytes

● 輸出數據規模

496 bytes


內存

● microSD 插槽

最高 32 GB（兼容 SD 2.0）


電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

455 mA @ 12 VDC

● 電源接頭

螺絲緊固 Euroblock 端子


繼電器

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC


機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

● 重量

507 g (1.12 lb)


工作環境

● 工作溫度

MGate 5103：0 至 60°C（32 至 140°F）

MGate 5103-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● 安全

EN 60950-1，UL 508

● EMC

EN 55032/24

● EMI

CISPR 32，FCC Part 15B Class B

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6，IEC 60068-2-64


MTBF

● 時間

859,422 小時

● 標準

Telcordia SR332


保修

● 保修期限

5 年
