簡介

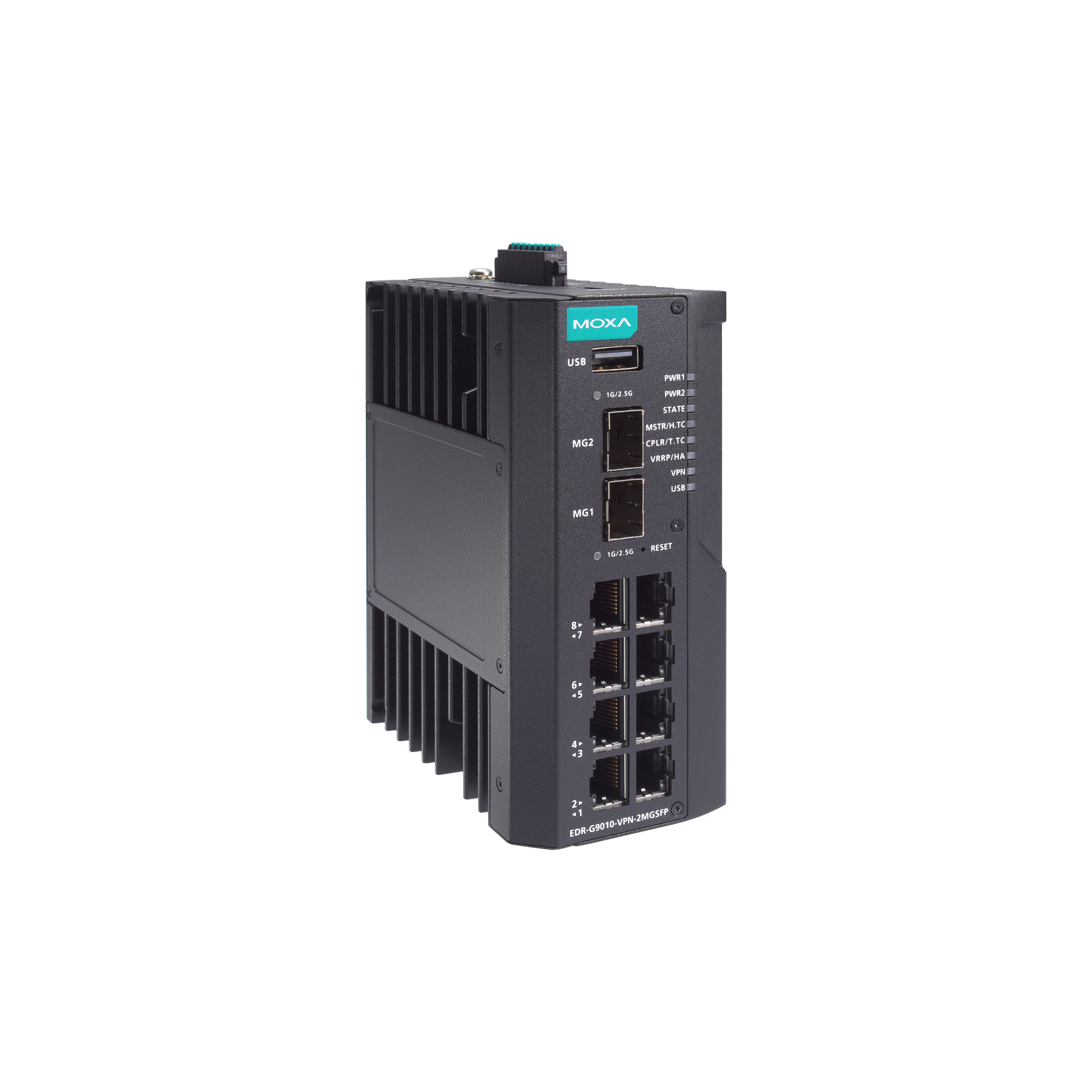

    EDR-G9010 系列是一套高度集成的工業級多端口安全路由器，集防火墻/NAT/VPN 和二層網管型交換機功能于一體。這類設備專用于關鍵遠程控制或監控網絡中基于以太網的安全應用。這類安全路由器提供了電子安全邊界來保護關鍵網絡資產，其中包括電力應用中的變電站、泵站中的水處理系統、油氣應用中的分布式控制系統，以及工廠自動化中的 PLC/SCADA 系統。

使用高級網絡安全功能抵御惡意威脅

    EDR-G9010 系列嵌入式防火墻使用策略規則控制不同信任區之間的網絡流量，而網絡地址轉換 (NAT) 則保護內部網絡，使其免受來自外部主機的未授權訪問。虛擬專用網絡 (VPN) 功能在通過公共互聯網訪問專用網絡時，為用戶提供安全通信隧道。 為幫助保護您的 OT 資產免受網絡攻擊，EDR-G9010 系列支持深層數據包檢測 (DPI)，以針對各種 OT 特定協議檢查網絡數據包的數據部分。

使用用戶友好界面和快速設置簡化配置

    EDR-G9010 系列的“接口類型快速設置”為用戶提供了一種簡單的方法，只需四步即可設置 WAN、LAN 和橋接端口以實現路由功能。此外，“快速自動化配置文件”功能為工程師們提供了一個簡易方式來配置防火墻的工業協議過濾功能，包括 EtherNet/IP、Modbus TCP、EtherCAT、FOUNDATION Fieldbus 和 PROFINET。

工業級設計，確保網絡連接不中斷

    借助 EDR-G9010 系列的堅固硬件，這類安全路由器成為惡劣工業環境的理想之選，其具有寬溫型號，可在危險條件和 -40 至 75°C 的極端溫度下可靠運行。此外，EDR-G9010 系列支持全面的二層和三層冗余機制，可確保您的網絡始終保持連接。

特點

規格

輸入/輸出接口

●報警功能通道

純電阻性負載：1 A @ 24 VDC

●按鈕

復位按鈕

●數字輸入通道

+13 至 +30 V 表示狀態 1

-30 至 +3 V 表示狀態 0

最大輸入電流：8 mA

以太網接口

●10/100/1000BaseT(X) 端口（RJ45 接頭）

8

●1000BaseSFP 插槽

2

●標準

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.3，用于 10BaseT

IEEE 802.3ab，用于 1000BaseT(X)

靜態端口聚合

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3x，用于流量控制

IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

以太網軟件特性

●廣播轉發

IP 定向廣播，廣播轉發

●管理

Back Pressure Flow Control（背壓流量控制）、DDNS、DHCP Server/Client、Web Console (HTTP/HTTPS)、LLDP、QoS/CoS/ToS、SNMPv1/v2c/v3、Telnet、TFTP、HTTPS、SSH

●冗余協議

RSTP, STP, Turbo Ring v2

●路由

吞吐量：每秒 350K 個數據包（最大 1500 Mbps）

●路由表

最多 4K 個路由表

●并發連接

最多 400K 個

●每秒的連接數

最多 20K 個

●路由冗余

VRRP

●安全

安全啟動、IPsec、L2TP (server)、RADIUS、信任訪問控制

●對時服務

NTP Server/Client，SNTP

●單播路由

OSPF，RIPV1/V2，靜態路由

●組播路由

靜態路由

●過濾

IGMP v1/v2/v3

交換特性

●VLAN ID 范圍

VID 1 至 4094

●IGMP 分組

256

●最大 VLAN 數量

16

LED 接口

●LED 指示燈

PWR1、PWR2、STATE、MSTR/H.TC、CPLR/T.TC、VRRP/HA、VPN、USB

DoS 和 DDoS 保護

●技術

ARP-Flood, FIN Scan, ICMP-Death, NEWWithout-SYN Scan, NMAP-ID Scan, NMAPXmas Scan, Null Scan, SYN/FIN Scan, SYN/RST Scan, SYN-Flood, Xmas Scan

安全防護

●過濾

DDoS、以太網協議、ICMP、IP 地址、MAC 地址、端口

●快速自動化配置文件

DNP、EtherCAT、EtherNet/IP、FOUNDATION Fieldbus、FTP、HTTP、IEC 60870-104、IPsec、L2TP、LonWorks、Modbus TCP、PPTP、PROFINET、RADIUS、SSH、Telnet

●狀態檢測

路由器防火墻

透明 (bridge) 防火墻

●深層數據包檢測

未來的固件更新將支持其他協議。

●吞吐量

每秒最多 350K 個數據包（最大 1500 Mbps）

IPsec VPN

●認證

MD5 和 SHA (SHA-256)

RSA（密鑰大小：1024 位，2048 位）

X.509 v3 證書

●VPN 并發隧道

最多 250 個 IPsec VPN 隧道

●加密

DES、3DES、AES-128、AES-192、AES-256

●協議

IPsec、L2TP (server)、PPTP (client)

●吞吐量

最大 300 Mbps（條件：AES-256、SHA-256）

NAT

●特性

1 轉 1，N 轉 1，端口轉發

實時防火墻/VPN 事件日志

●事件類型

防火墻事件、VPN 事件

●接口

本地存儲、SNMP Trap、Syslog server

串口界面

●Console 端口

RS-232（TxD、RxD、GND），3-pin（115200、n、8、1）

●接頭

USB Type-C

電源參數

●連接

可拆卸接線端子

●輸入電壓

12/24/48 VDC

●輸入電流

1.51 A @ 12 VDC

0.70 A @ 24 VDC

0.35 A @ 48 VDC

●反接保護

支持

機械特性

●外殼

金屬

●尺寸

58 x 135 x 105 mm（2.28 x 5.31 x 4.13 英寸）

●重量

1030 g (2.27 lb)

●安裝

導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

●工作溫度

標準型號：-10 至 60°C（14 至 140°F）

寬溫型號：-40 至 75°C（-40 至 167°F）

●存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●安全

UL 62368-1

●EMC

EN 55032/35

●EMI

CISPR 32，F(xiàn)CC Part 15B Class A

●EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

●軌道交通

EN 50121-4

●交通控制

NEMA TS2

●海事

IEC 60945

●變電站

IEEE 1613，IEC 61850-3 Edition 2.0

●沖擊

IEC 60068-2-27

●自由落體

IEC 60068-2-32

●振動

IEC 60068-2-6

MTBF

●時間

1,080,807 小時

●標準

Telcordia (Bellcore)，GB

保修

●保修期限

5 年
