規格型號：TAP-323 系列
產品簡述：鐵路軌旁雙頻 802.11n IP68 無線 AP
簡介

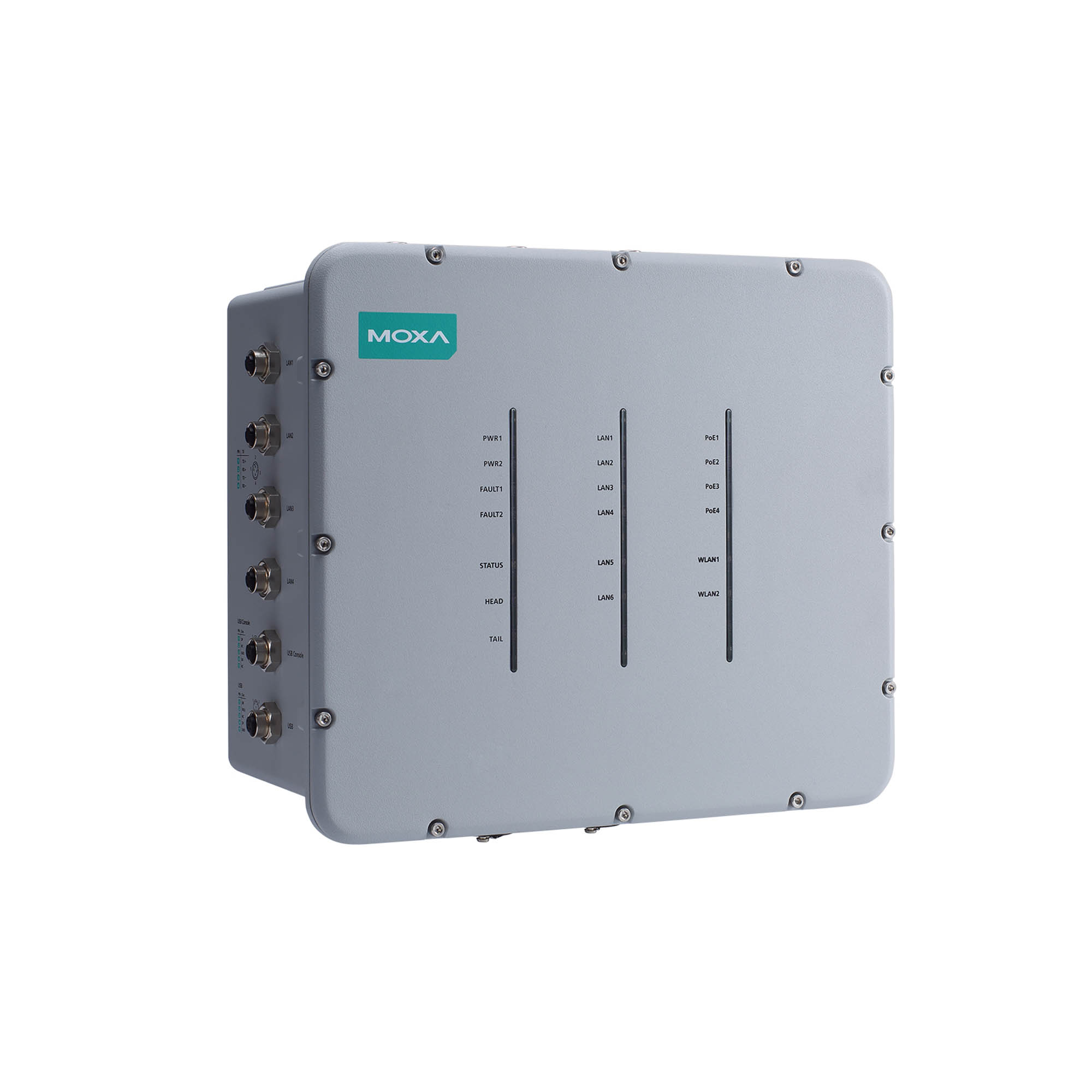

TAP-323 軌旁無線設備專為車地無線通信而設計。 TAP-323 是緊湊設計的強固型無線設備，集 2 個無線接入點、1 臺網管型光纖交換機和寬范圍 AC/DC 電源輸入于一體。此產品采用 IP68 防護等級外殼，可承受嚴苛的天氣條件，并配有 M12 接頭，可抗沖擊抗振動。TAP-323 支持先進的基于控制器的 Turbo Roaming 技術，適用于基于通信的列車控制 (CBTC) 和 CCTV 的車地無線應用。這臺設備可為多達 4 個 PoE 設備供電，同時利用 Moxa Turbo Chain 技術確保 LAN 通信穩定可靠。
卓越的移動性和可靠性
基于控制器的 L3 Turbo Roaming 技術
支持移動 IP
2 個雙頻無線：2.4 GHz 和 5 GHz
支持 Turbo Chain（100 ms 自愈時間）
支持 WPA/WPA2 和 802.11i
支持 IEEE 802.1X/RADIUS
專為交通應用而設計
110 至 220 VDC/VAC 隔離電源輸入
高傳輸功率，400 mW（最大）
4 個 PoE 供電端口
2 個光纖 SFP 端口，用于部署骨干網絡
寬溫（-40 至 75°C），IP68 等級防護外殼
特點
2 個雙頻無線，支持 IEEE 802.11a/b/g/n
IP68 等級堅固外殼，支持 -40 至 75°C 工作溫度
基于控制器的 Turbo Roaming 快速漫游 (< 50 ms)
2 個光纖 SFP 插槽和 4 個 M12 LAN 接頭的 PoE 端口
符合所有 EN 50155 強制性測試項目
符合 EN 50121-4 標準
AeroLink 保護，實現冗余無線通信
高傳輸功率，可擴大通信范圍
規格
WLAN 接口
●信道帶寬
5 MHz、10 MHz、20 MHz、40 MHz
●頻段
5 GHz
2.4 GHz
●適用于歐盟的頻段（20 MHz 運行信道）
2.412 至 2.472 GHz（13 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●適用于日本的頻段（20 MHz 運行信道）
2.412 至 2.484 GHz（14 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●適用于美國的頻段（20 MHz 運行信道）
2.412 至 2.462 GHz（11 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（8 個信道），不包括 5.600 至 5.640 GHz
5.745 至 5.825 GHz（5 個信道）
●802.11a 接收靈敏度（在 5.680 GHz 測量）
典型值 -90 @ 6 Mbps
典型值 -88 @ 9 Mbps
典型值 -88 @ 12 Mbps
典型值 -85 @ 18 Mbps
典型值 -81 @ 24 Mbps
典型值 -78 @ 36 Mbps
典型值 -74 @ 48 Mbps
典型值 -74 @ 54 Mbps
●802.11n 接收靈敏度（5 GHz；在 5.680 GHz 測量）
典型值 -88 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -82 dBm @ MCS2 20 MHz
典型值 -79 dBm @ MCS3 20 MHz
典型值 -76 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -70 dBm @ MCS6 20 MHz
典型值 -69 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -91 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -80 dBm @ MCS11 20 MHz
典型值 -78 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -72 dBm @ MCS14 20 MHz
典型值 -71 dBm @ MCS15 20 MHz
典型值 -84 dBm @ MCS0 40 MHz
典型值 -81 dBm @ MCS1 40 MHz
典型值 -77 dBm @ MCS2 40 MHz
典型值 -75 dBm @ MCS3 40 MHz
典型值 -71 dBm @ MCS4 40 MHz
典型值 -67 dBm @ MCS5 40 MHz
典型值 -64 dBm @ MCS6 40 MHz
典型值 -63 dBm @ MCS7 40 MHz
典型值 -90 dBm @ MCS8 40 MHz
典型值 -85 dBm @ MCS9 40 MHz
典型值 -82 dBm @ MCS10 40 MHz
典型值 -81 dBm @ MCS11 40 MHz
典型值 -77 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -71 dBm @ MCS14 40 MHz
典型值 -68 dBm @ MCS15 40 MHz
●802.11b 接收靈敏度（在 2.437 GHz 測量）
典型值 -93 dBm @ 1 Mbps
典型值 -93 dBm @ 2 Mbps
典型值 -93 dBm @ 5.5 Mbps
典型值 -88 dBm @ 11 Mbps
●802.11g 接收靈敏度（在 2.437 GHz 測量）
典型值 -88 dBm @ 6 Mbps
典型值 -86 dBm @ 9 Mbps
典型值 -85 dBm @ 12 Mbps
典型值 -85 dBm @ 18 Mbps
典型值 -85 dBm @ 24 Mbps
典型值 -82 dBm @ 36 Mbps
典型值 -78 dBm @ 48 Mbps
典型值 -74 dBm @ 54 Mbps
●802.11n 接收靈敏度（2.4 GHz；在 2.437 GHz 測量）
典型值 -89 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -85 dBm @ MCS2 20 MHz
典型值 -82 dBm @ MCS3 20 MHz
典型值 -78 dBm @ MCS4 20 MHz
典型值 -74 dBm @ MCS5 20 MHz
典型值 -72 dBm @ MCS6 20 MHz
典型值 -70 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -90 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -83 dBm @ MCS11 20 MHz
典型值 -80 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -71 dBm @ MCS14 20 MHz
典型值 -69 dBm @ MCS15 20 MHz
典型值 -87 dBm @ MCS0 40 MHz
典型值 -83 dBm @ MCS1 40 MHz
典型值 -83 dBm @ MCS2 40 MHz
典型值 -80 dBm @ MCS3 40 MHz
典型值 -76 dBm @ MCS4 40 MHz
典型值 -73 dBm @ MCS5 40 MHz
典型值 -69 dBm @ MCS6 40 MHz
典型值 -67 dBm @ MCS7 40 MHz
典型值 -93 dBm @ MCS8 40 MHz
典型值 -88 dBm @ MCS9 40 MHz
典型值 -85 dBm @ MCS10 40 MHz
典型值 -82 dBm @ MCS11 40 MHz
典型值 -78 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -69 dBm @ MCS14 40 MHz
典型值 -67 dBm @ MCS15 40 MHz
●調制類型
DSSS
OFDM
●傳輸速率
802.11a/g：6、9、12、18、24、36、48、54 Mbps
802.11b：1、2、5.5、11 Mbps
802.11n HT40：13.5 至 300 Mbps（MCS0 至 MCS15）
●802.11a 傳輸器功率
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (5 GHz)
23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz
●802.11b 傳輸器功率
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
●802.11g 傳輸器功率
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (2.4 GHz)
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
●無線安全
WEP 加密（64 位和 128 位）
WPA/WPA2 企業版（IEEE 802.1X/RADIUS、TKIP、AES）
WPA/WPA2 個人版
●WLAN 天線接口
5 個 N-type 母頭
●WLAN 運行模式
接入點
●WLAN 標準
802.11a/b/g/n
802.11i 無線安全
以太網接口
●1000BaseSFP 插槽
2
●10/100BaseT(X) 端口（M12 D-coded 4-pin 母頭接頭）
4
●標準
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3af，用于 PoE
IEEE 802.3u，用于 100BaseT(X)
●端口總數
6
●最高速度
1G
●連接
PoE
M12
光纖
以太網軟件特性
●管理
SNMPv1/v2c/v3、DHCP Server/Client、IPv4、Syslog、TCP/IP、Telnet、TFTP、UDP、Web Console、無線搜索工具
●安全
HTTPS/SSL、RADIUS、SSH
●對時服務
SNTP
交換特性
●VLAN ID 范圍
VID 1 至 4094
USB 接口
●M12 接頭
M12 A-coded 5-pin 母頭（用于 ABC-02 USB 存儲）
安全防護
●過濾
IP 地址、MAC 地址、端口
NAT
●特性
端口轉發
串口界面
●Console 端口
USB-M12 console（M12 B-coded 5-pin 母頭接頭）
●校驗位
無、偶、奇、Space、Mark
電源參數
●輸入電流
交流輸入：110 至 220 VAC，50 至 60 Hz，1.1 A（最大）
直流輸入：110 至 220 VDC，1.1 A（最大）
●輸入電壓
冗余雙輸入，110/220 VAC/VDC（85 至 264 VAC 和 88 至 300 VDC）
●電源接頭
6-pin M23 接頭
●電源功耗
85 W（最大）
●電源功耗
| PSE/電壓 | 110 VDC | 110 VAC | 220 VDC | 220 VAC |
| 使用 0 個 PSE 端口 | 17.4 W | 16.2 W | 17.6 W | 17.5 W |
| 使用 1 個 PSE 端口 | 34.15 W | 32.6 W | 33.8 W | 33.55 W |
| 使用 2 個 PSE 端口 | 50.9 W | 49 W | 49.9 W | 49.6 W |
| 使用 3 個 PSE 端口 | 67.65 W | 65.4 W | 66 W | 65.65 W |
| 使用 4 個 PSE 端口 | 84.4 W | 81.8 W | 82.1 W | 81.7 W |
●反接保護
支持
●輸入電源
PoE (IEEE 802.3af)
過載保護
●保護類型
電流
機械特性
●外殼
金屬
●IP 等級
IP68
●尺寸
324 x 279 x 156 mm（12.76 x 10.98 x 6.142 英寸）
●重量
10,000 g (22.22 lb)
●安裝
壁掛式安裝（標準）、導軌式安裝（可選）、桿架式安裝（可選）
●保護
PCB 保護涂層
工作環境
●工作溫度
-40 至 75°C（-40 至 167°F）
●存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
●相對濕度
5 至 95%（非冷凝）
安規認證
●EMC
EN 61000-6-2/-6-4，EN 55032/24
●EMI
CISPR 32，FCC Part 15B Class A
●EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
●射頻
FCC、IC、WPC、RED
●無線電
MIC
●軌道交通
EN 50121-4，EN 50155
●軌道火災防護
EN 45545-2
●安全
EN 60950-1、UL 60950-1、IEC 60950-1
MTBF
●時間
290,937 小時
●標準
Telcordia SR332
保修
●保修期限
5 年
