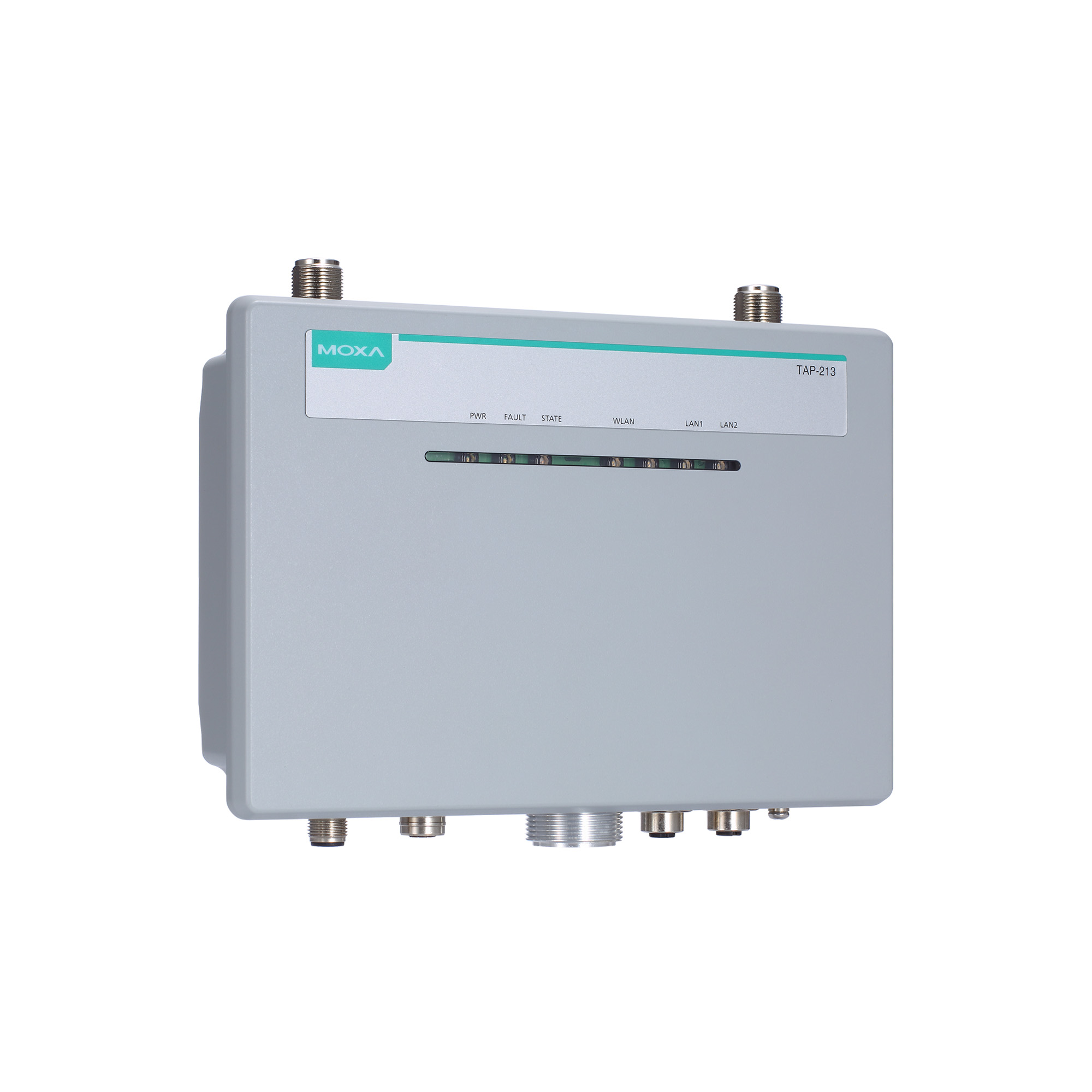

規格型號：TAP-213 系列
產品簡述：軌道車載 802.11n IP68 無線 AP/client
簡介
TAP-213 戶外無線 AP/client 是理想的強固型無線解決方案，適用于 CCTV 和 CBTC 通信等軌道車載和車地應用。 TAP-213 采用防塵防水設計，IP68 防護等級，可將無線網絡拓展到戶外和嚴苛環境。兩個冗余直流雙電源輸入提高了供電的可靠性，還可通過 PoE 供電，實現簡易方便的部署。TAP-213 符合 EN 50155 標準，非常適合軌道車輛應用。TAP-213 具有多項增強型工業級性能，提供穩定可靠的無線連接，特別適合軌道車載環境。
適用于嚴苛環境的特點
IP68 等級金屬外殼，支持 -40 至 75°C 寬溫
M12 防振設計，配備防水防塵接頭
PoE 和雙直流電源輸入
高功率 400 mW（最大）無線發射率
24 至 110 VDC 寬范圍電源輸入
基于客戶端的 Turbo Roaming 技術，支持 3 個信道和 WPA 加密模式
基于控制器的 Turbo Roaming 技術，在 WPA2 加密模式下支持 3 個信道上實現 < 50 ms 的漫游切換。（僅適用于與 WAC-1001 或 WAC-2004 配合使用）
多種無線漫游參數適配不同的安裝結構和天線類型
特點
支持 IEEE 802.11a/b/g/n
支持冗余雙直流電源輸入或 PoE 供電
QoS (WMM) 和 VLAN，有效管理網絡流量
基于控制器的 Turbo Roaming 快速漫游 (< 50 ms)
符合所有 EN 50155 強制性測試項目
IP68 等級堅固外殼，支持 -40 至 75°C 工作溫度
AeroLink 保護，實現冗余無線通信
規格
WLAN 接口
●信道帶寬
5 MHz、10 MHz、20 MHz、40 MHz
●適用于歐盟的頻段（20 MHz 運行信道）
2.412 至 2.472 GHz（13 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●適用于日本的頻段（20 MHz 運行信道）
2.412 至 2.484 GHz（14 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●適用于美國的頻段（20 MHz 運行信道）
2.412 至 2.462 GHz（11 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（8 個信道），不包括 5.600 至 5.640 GHz
5745 至 5825 GHz（5 個信道）
●802.11a 接收靈敏度（在 5.680 GHz 測量）
典型值 -90 @ 6 Mbps
典型值 -88 @ 9 Mbps
典型值 -88 @ 12 Mbps
典型值 -85 @ 18 Mbps
典型值 -81 @ 24 Mbps
典型值 -78 @ 36 Mbps
典型值 -74 @ 48 Mbps
典型值 -74 @ 54 Mbps
●802.11n 接收靈敏度（5 GHz；在 5.680 GHz 測量）
典型值 -88 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -82 dBm @ MCS2 20 MHz
典型值 -79 dBm @ MCS3 20 MHz
典型值 -76 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -70 dBm @ MCS6 20 MHz
典型值 -69 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -91 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -80 dBm @ MCS11 20 MHz
典型值 -78 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -72 dBm @ MCS14 20 MHz
典型值 -71 dBm @ MCS15 20 MHz
典型值 -84 dBm @ MCS0 40 MHz
典型值 -81 dBm @ MCS1 40 MHz
典型值 -77 dBm @ MCS2 40 MHz
典型值 -75 dBm @ MCS3 40 MHz
典型值 -71 dBm @ MCS4 40 MHz
典型值 -67 dBm @ MCS5 40 MHz
典型值 -64 dBm @ MCS6 40 MHz
典型值 -63 dBm @ MCS7 40 MHz
典型值 -90 dBm @ MCS8 40 MHz
典型值 -85 dBm @ MCS9 40 MHz
典型值 -82 dBm @ MCS10 40 MHz
典型值 -81 dBm @ MCS11 40 MHz
典型值 -77 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -71 dBm @ MCS14 40 MHz
典型值 -68 dBm @ MCS15 40 Mhz
●802.11b 接收靈敏度（在 2.437 GHz 測量）
典型值 -93 dBm @ 1 Mbps
典型值 -93 dBm @ 2 Mbps
典型值 -93 dBm @ 5.5 Mbps
典型值 -88 dBm @ 11 Mbps
●802.11g 接收靈敏度（在 2.437 GHz 測量）
典型值 -90 dBm @ 6 Mbps
典型值 -88 dBm @ 9 Mbps
典型值 -88 dBm @ 12 Mbps
典型值 -85 dBm @ 18 Mbps
典型值 -81 dBm @ 24 Mbps
典型值 -78 dBm @ 36 Mbps
典型值 -74 dBm @ 48 Mbps
典型值 -74 dBm @ 54 Mbps
●802.11n 接收靈敏度（2.4 GHz；在 2.437 GHz 測量）
典型值 -89 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -85 dBm @ MCS2 20 MHz
典型值 -82 dBm @ MCS3 20 MHz
典型值 -78 dBm @ MCS4 20 MHz
典型值 -74 dBm @ MCS5 20 MHz
典型值 -72 dBm @ MCS6 20 MHz
典型值 -70 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -90 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -83 dBm @ MCS11 20 MHz
典型值 -80 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -71 dBm @ MCS14 20 MHz
典型值 -69 dBm @ MCS15 20 MHz
典型值 -87 dBm @ MCS0 40 MHz
典型值 -83 dBm @ MCS1 40 MHz
典型值 -83 dBm @ MCS2 40 MHz
典型值 -80 dBm @ MCS3 40 MHz
典型值 -76 dBm @ MCS4 40 MHz
典型值 -73 dBm @ MCS5 40 MHz
典型值 -69 dBm @ MCS6 40 MHz
典型值 -67 dBm @ MCS7 40 MHz
典型值 -93 dBm @ MCS8 40 MHz
典型值 -88 dBm @ MCS9 40 MHz
典型值 -85 dBm @ MCS10 40 MHz
典型值 -82 dBm @ MCS11 40 MHz
典型值 -78 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -69 dBm @ MCS14 40 MHz
典型值 -67 dBm @ MCS15 40 MHz
●調制類型
DSSS
MIMO-OFDM
OFDM
●傳輸速率
802.11a/g：6、9、12、18、24、36、48、54 Mbps
802.11b：1、2、5.5、11 Mbps
802.11n HT20：6.5 至 144.4 Mbps（MCS0 至 MCS15）
802.11n HT40：13.5 至 300 Mbps（MCS0 至 MCS15）
●802.11a 傳輸器功率
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (5 GHz)
23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz
●802.11b 傳輸器功率
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
●802.11g 傳輸器功率
23±1.5 dBm @ 6 Mbps
23±1.5 dBm @ 12 Mbps
23±1.5 dBm @ 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (2.4 GHz)
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
●無線安全
WEP 加密（64 位和 128 位）
WPA/WPA2 企業版（IEEE 802.1X/RADIUS、TKIP、AES）
WPA/WPA2 個人版
●WLAN 天線接口
2 個 N-type 母頭
●WLAN 運行模式
接入點 (AP)、客戶端 (Client)、客戶端路由器 (Client-Router)、嗅探器 (Sniffer)
●WLAN 標準
802.11a/b/g/n
802.11i 無線安全
●頻段
2.4 GHz
5 GHz
輸入/輸出接口
●按鈕
復位按鈕
以太網接口
●10/100/1000BaseT(X) 端口（M12 A-coded 8-pin 母頭接頭）
1
●1000BaseSFP 插槽
1
●標準
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3af，用于 PoE
IEEE 802.3u，用于 100BaseT(X)
●端口總數
2
●最高速度
1G
●連接
PoE
M12
光纖
以太網軟件特性
●管理
SNMPv1/v2c/v3、DHCP Server/Client、IPv4、LLDP、SMTP、Syslog、TCP/IP、Telnet、TFTP、UDP、Web Console、無線搜索工具
●安全
HTTPS/SSL、RADIUS、SSH
●對時服務
NTP Client、SNTP
●單播路由
靜態路由
交換特性
●VLAN ID 范圍
VID 1 至 4094
USB 接口
●M12 接頭
M12 A-coded 5-pin 母頭（用于 ABC-02 USB 存儲）
安全防護
●過濾
IP 地址、MAC 地址、端口
NAT
●特性
端口轉發
串口界面
●Console 端口
USB-M12 console（M12 B-coded 5-pin 母頭接頭）
●流量控制
RTS/CTS、XON/XOFF
●校驗位
無、偶、奇、Space、Mark
電源參數
●輸入電流
0.65 A @ 24 VDC，0.16 A @ 110 VDC
●輸入電壓
24 至 110 VDC，冗余雙輸入
●電源接頭
M12 A-coded 4-pin 公頭接頭
●電源功耗
17.6 W（最大）
●反接保護
支持
●輸入電源
PoE (IEEE 802.3af)
機械特性
●外殼
金屬
●IP 等級
IP68
●尺寸（無掛耳）
220 x 150 x 50.5 mm（8.66 x 5.91 x 1.99 英寸）
●重量
1,500 g (3.31 lb)
●安裝
壁掛式安裝（標準）、導軌式安裝（可選）、桿架式安裝（可選）
●保護
PCB 保護涂層
工作環境
●工作溫度
-40 至 75°C（-40 至 167°F）
●存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
●相對濕度
5 至 95%（非冷凝）
安規認證
●EMC
EN 61000-6-2/-6-4
●EMI
CISPR 32，FCC Part 15B Class A
●EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
●射頻
N 300 328、EN 301 489-1/17、EN 301 893、FCC、IC、WPC
●軌道交通
EN 50121-4，EN 50155
●軌道火災防護
EN 45545-2
●安全
EN 60950-1、UL 60950-1、IEC 60950-1
MTBF
●時間
758,369 小時
●標準
Telcordia SR332
保修
●保修期限
5 年
