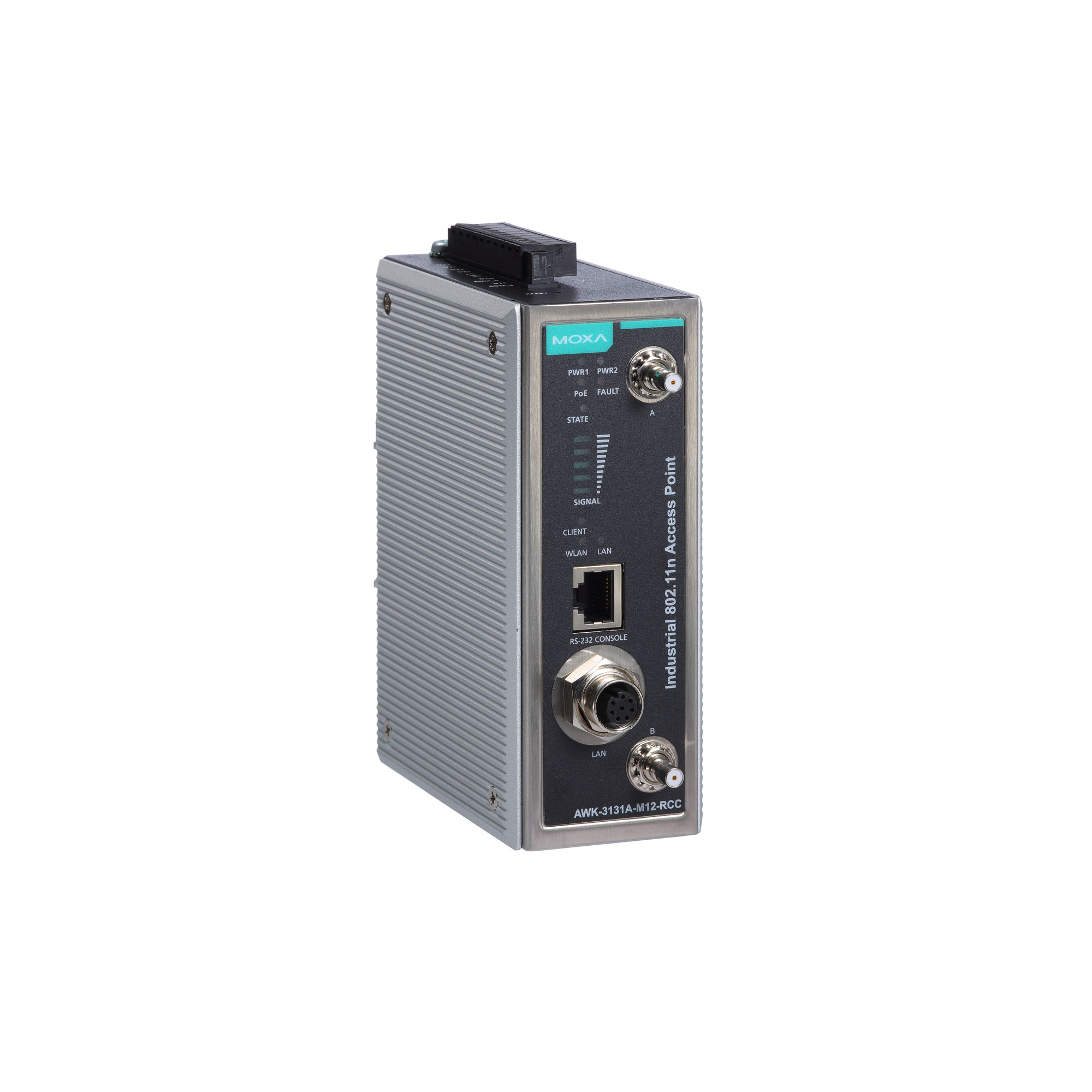

規格型號：AWK-3131A-RCC
產品簡述：IEEE 802.11a/b/g/n 工業無線 AP/client
簡介
AWK-3131A-RCC 系列 802.11n 工業無線 AP/client 是車載信息娛樂系統和車廂間無線骨干網絡等應用的理想無線解決方案，提供比 802.11g 更快的數據傳輸速率。 自動車廂連接 (ACC) 功能可輕松部署無線設備，提升無線車廂骨干網絡的可靠性。AWK-3131A-RCC 系列還針對乘客 Wi-Fi 服務進行了優化，并符合 EN 50155 的部分規格，包括操作溫度、電源輸入電壓、浪涌、ESD 和振動，適用于各種工業應用。AWK-3131A-RCC 系列還可通過 PoE 端口供電，從而簡化部署。
高數據傳輸速率和帶寬
高速無線連接，數據傳輸速率高達 300 Mbps
MIMO 技術，提高多數據流的傳輸和接收能力
信道綁定技術，增加信道頻寬
專為工業級應用而設計
工業級 QoS 和 VLAN，高效管理數據流量
集成 DI/DO，提供現場監控和警告
信號強度 LED 燈，便于部署和天線對準
特點
專為列車車廂間通信而設計
支持 IEEE 802.11a/b/g/n
數據傳輸速率高達 300 Mbps
M12 防振接頭
MIMO 技術改善數據吞吐量和范圍
符合 EN 50155 標準測試
-40 至 75°C 寬溫型號可選
支持自動車廂間連接功能
規格
WLAN 接口
●WLAN 標準
802.11a/b/g/n
802.11i 無線安全
●調制類型
DSSS
OFDM
802.11b： CCK @ 11/5.5 Mbps
802.11b：DQPSK @ 2 Mbps
802.11b：DBPSK @ 1 Mbps
802.11a/g：64QAM @ 54/58 Mbps
802.11a/g：16QAM @ 36/24 Mbps
802.11a/g：QPSK @ 18/12 Mbps
802.11a/g：BPSK @ 9/6 Mbps
802.11n：64QAM @ 300 Mbps 至 BPSK @ 6.5 Mbps
●適用于美國的頻段（20 MHz 運行信道）
2.412 至 2.462 GHz（11 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（8 個信道），不包括 5.600 至 5.640 GHz
5.745 至 5.825 GHz（5 個信道）
●適用于歐盟的頻段（20 MHz 運行信道）
2.412 至 2.472 GHz（13 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●適用于日本的頻段（20 MHz 運行信道）
2.412 至 2.484 GHz（14 個信道）
5.180 至 5.240 GHz（4 個信道）
5.260 至 5.320 GHz（4 個信道）
5.500 至 5.700 GHz（11 個信道）
●無線安全
SSID 廣播啟用/禁用
WEP 加密（64 位和 128 位）
WPA/WPA2 個人版
WPA/WPA2 企業版（IEEE 802.1X/RADIUS、TKIP、AES）
●傳輸速率
802.11b：1 至 11 Mbps
802.11a/g：6 至 54 Mbps
802.11n：6.5 至 300 Mbps
●802.11a 傳輸器功率
23±1.5 dBm @ 6 至 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (5 GHz)
23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz
●802.11b 傳輸器功率
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
●802.11g 傳輸器功率
23±1.5 dBm @ 6 至 24 Mbps
21±1.5 dBm @ 36 Mbps
19±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
●802.11n 傳輸器功率 (2.4 GHz)
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
●802.11a 接收靈敏度（在 5.680 GHz 測量）
典型值 -90 @ 6 Mbps
典型值 -88 @ 9 Mbps
典型值 -88 @ 12 Mbps
典型值 -85 @ 18 Mbps
典型值 -81 @ 24 Mbps
典型值 -78 @ 36 Mbps
典型值 -74 @ 48 Mbps
典型值 -74 @ 54 Mbps
●802.11n 接收靈敏度（5 GHz；在 5.680 GHz 測量）
典型值 -88 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -82 dBm @ MCS2 20 MHz
典型值 -79 dBm @ MCS3 20 MHz
典型值 -76 dBm @ MCS4 20 MHz
典型值 -71 dBm @ MCS5 20 MHz
典型值 -70 dBm @ MCS6 20 MHz
典型值 -69 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -91 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -80 dBm @ MCS11 20 MHz
典型值 -78 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -72 dBm @ MCS14 20 MHz
典型值 -71 dBm @ MCS15 20 MHz
典型值 -84 dBm @ MCS0 40 MHz
典型值 -81 dBm @ MCS1 40 MHz
典型值 -77 dBm @ MCS2 40 MHz
典型值 -75 dBm @ MCS3 40 MHz
典型值 -71 dBm @ MCS4 40 MHz
典型值 -67 dBm @ MCS5 40 MHz
典型值 -64 dBm @ MCS6 40 MHz
典型值 -63 dBm @ MCS7 40 MHz
典型值 -90 dBm @ MCS8 40 MHz
典型值 -85 dBm @ MCS9 40 MHz
典型值 -82 dBm @ MCS10 40 MHz
典型值 -81 dBm @ MCS11 40 MHz
典型值 -77 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -71 dBm @ MCS14 40 MHz
典型值 -68 dBm @ MCS15 40 MHz
●802.11b 接收靈敏度（在 2.437 GHz 測量）
典型值 -93 dBm @ 1 Mbps
典型值 -93 dBm @ 2 Mbps
典型值 -93 dBm @ 5.5 Mbps
典型值 -88 dBm @ 11 Mbps
●802.11g 接收靈敏度（在 2.437 GHz 測量）
典型值 -88 dBm @ 6 Mbps
典型值 -86 dBm @ 9 Mbps
典型值 -85 dBm @ 12 Mbps
典型值 -85 dBm @ 18 Mbps
典型值 -85 dBm @ 24 Mbps
典型值 -82 dBm @ 36 Mbps
典型值 -78 dBm @ 48 Mbps
典型值 -74 dBm @ 54 Mbps
●802.11n 接收靈敏度（2.4 GHz；在 2.437 GHz 測量）
典型值 -89 dBm @ MCS0 20 MHz
典型值 -85 dBm @ MCS1 20 MHz
典型值 -85 dBm @ MCS2 20 MHz
典型值 -82 dBm @ MCS3 20 MHz
典型值 -78 dBm @ MCS4 20 MHz
典型值 -74 dBm @ MCS5 20 MHz
典型值 -72 dBm @ MCS6 20 MHz
典型值 -70 dBm @ MCS7 20 MHz
典型值 -95 dBm @ MCS8 20 MHz
典型值 -90 dBm @ MCS9 20 MHz
典型值 -87 dBm @ MCS10 20 MHz
典型值 -83 dBm @ MCS11 20 MHz
典型值 -80 dBm @ MCS12 20 MHz
典型值 -74 dBm @ MCS13 20 MHz
典型值 -71 dBm @ MCS14 20 MHz
典型值 -69 dBm @ MCS15 20 MHz
典型值 -87 dBm @ MCS0 40 MHz
典型值 -83 dBm @ MCS1 40 MHz
典型值 -83 dBm @ MCS2 40 MHz
典型值 -80 dBm @ MCS3 40 MHz
典型值 -76 dBm @ MCS4 40 MHz
典型值 -73 dBm @ MCS5 40 MHz
典型值 -69 dBm @ MCS6 40 MHz
典型值 -67 dBm @ MCS7 40 MHz
典型值 -93 dBm @ MCS8 40 MHz
典型值 -88 dBm @ MCS9 40 MHz
典型值 -85 dBm @ MCS10 40 MHz
典型值 -82 dBm @ MCS11 40 MHz
典型值 -78 dBm @ MCS12 40 MHz
典型值 -73 dBm @ MCS13 40 MHz
典型值 -69 dBm @ MCS14 40 MHz
典型值 -67 dBm @ MCS15 40 MHz
●WLAN 運行模式
接入點、客戶端、客戶端路由器、嗅探器
●天線接頭
QMA
以太網接口
●PoE 端口（10/100/1000BaseT(X)，M12 A-coded 8-pin 母頭接頭）
1
●標準
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT
IEEE 802.3af，用于 PoE
IEEE 802.1Q，用于 VLAN 標記
●10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭）
1，M12 A-coded 8-pin 母頭接頭，10/100/1000BaseT(X) 速率自適應，F/H 雙工模式，自動 MDI/MDI-X 連接
以太網軟件特性
●管理
通用：Proxy ARP、DNS、HTTP、HTTPS、IP、ICMP、SNTP、TCP、UDP、RADIUS、SNMP、DHCP
僅限 AP：ARP、BOOTP、DHCP
●安全
RADIUS
安全防護
●過濾
MAC/IP 協議/基于端口
串口界面
●Console 端口
RS-232（RJ45 型）
LED 接口
●LED 指示燈
PWR1、PWR2、PoE、FAULT、STATE、SIGNAL、Client、WLAN、LAN
輸入/輸出接口
●數字輸入
2
+13 至 +30 V 表示狀態 1
+3 至 -30 V 表示狀態 0
最大輸入電流：8 mA
●報警功能通道
繼電器輸出：1 A @ 24 VDC
●按鈕
復位按鈕
機械特性
●外殼
金屬
●IP 等級
IP30
●尺寸
52.9 x 151.9 x 127.4 mm（2.08 x 5.98 x 5.02 英寸）
●重量
850 g (1.87 lb)
●安裝
導軌式安裝，壁掛式安裝（帶可選套件）
●保護
AWK-3131A-M12-RCC-US-CT-T：PCB 保護涂層
AWK-3131A-M12-RCC-JP-CT-T：PCB 保護涂層
AWK-3131A-M12-RCC-EU-CT：PCB 保護涂層
AWK-3131A-M12-RCC-JP-CT：PCB 保護涂層
AWK-3131A-M12-RCC-US-CT：PCB 保護涂層
AWK-3131A-M12-RCC-EU-CT-T：PCB 保護涂層
電源參數
●輸入電流
0.67 A @ 12 VDC，0.17 A @ 48 VDC
●輸入電壓
12 至 48 VDC，冗余雙輸入，48 VDC 以太網供電
●電源接頭
1 個可拆卸 10 觸點接線端子
●電源功耗
最大 8.03 W
●反接保護
支持
工作環境
●工作溫度
標準型號：-25 至 60°C（-13 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
●存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
●相對濕度
5 至 95%（非冷凝）
安規認證
●EMC
EN 55032/24
●EMI
CISPR 32，FCC Part 15B Class B
●EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
●軌道交通
EN 50155，EN 50121-4
●軌道火災防護
EN 45545-2
●無線電
EN 300 328、EN 301 893、MIC、FCC ID SLE-WAPN008、IDA
●安全
UL 60950-1、IEC 60950-1、EN 60950-1 (LVD)
MTBF
●時間
742,649 小時
●標準
Telcordia SR332
保修
●保修期限
5 年
