安全串口設備服務器 您的位置：首頁 > 安全串口設備服務器

規格型號：SN3402P

產品簡述：2端口RS-232/422/485 安全串口設備服務器附PoE功能

詳情介紹

產品概觀

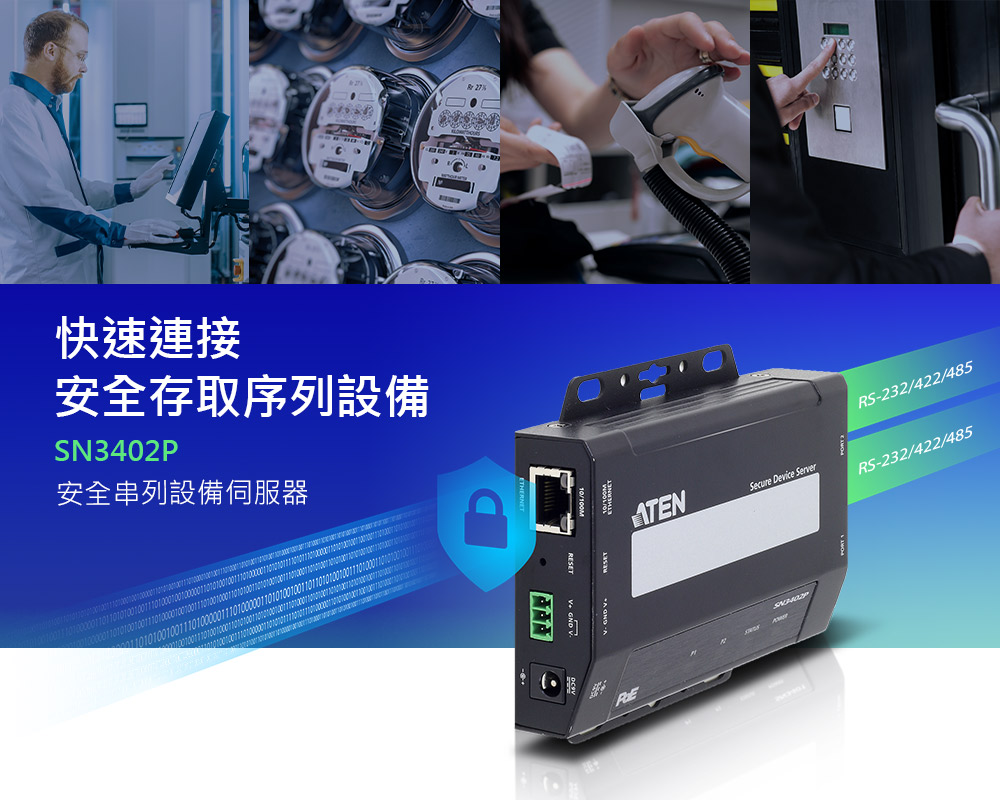

方便、安全可靠的解決方案，讓您更輕松將各種串口設備連接至IP型以太網絡。ATEN SN3402P安全串行設備服務器，具有簡單又快速的串口轉以太網絡連網功能，讓用戶從電腦，即可遠程訪問RS-232/ 422 / 485串口設備。SN3402P解決方案，非常適合商業和工控應用。


浪涌及隔離保護，系統穩定可靠

浪涌保護，是任何設備調節電氣防護不可或缺的裝置，確保系統安全運作。因此，SN3402P安全串行設備服務器，具備以太網絡信號的1.5kV 電磁隔離保護、以及串口、以太網絡和電源的浪涌保護功能，防止電壓或電流在尖峰或運轉時突然上升。此外，符合工業安全標準、IEC 61000-4浪涌要求，確保系統穩定可靠。

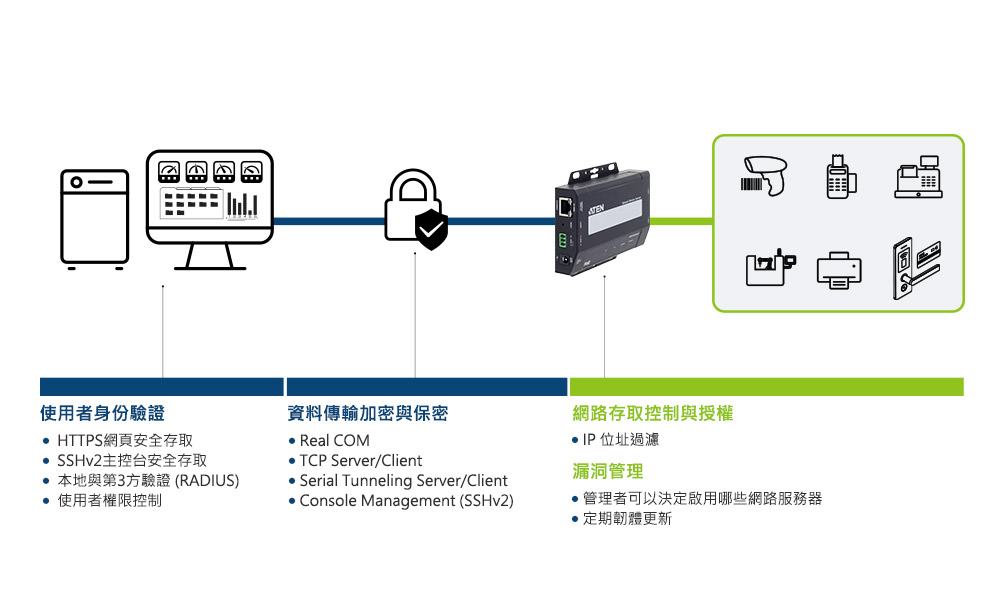

層層把關，安全無虞

工業物聯網時代，網絡攻擊持續增加，可能造成系統癱瘓以及龐大的時間和金錢損失。避免資安漏洞風險，企業需要多層式防御系統確保數據傳輸安全，包含定期升級固件、各種加密形式的身份驗證、訪問控制。SN3402P安全串行端口轉以太網絡連網解決方案，在每一個層級都有安全配備，包含網絡訪問控制、用戶身份驗證、數據完整性及機密性。此外，在進階安全功能操作模式下，您可取得任何數據以供前線防護。

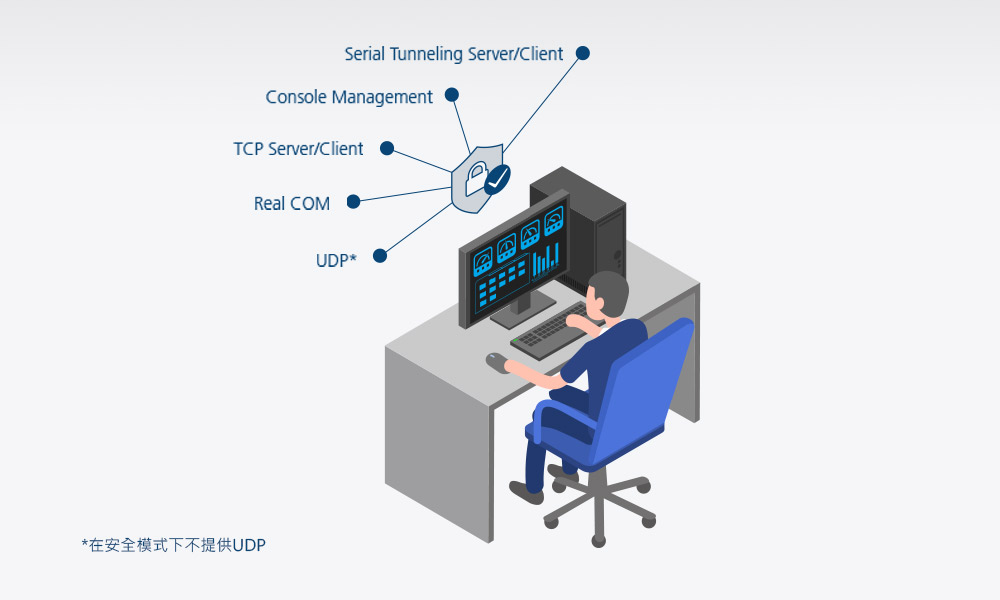

全方位的安全操作模式

SN3402P提供多樣的操作模式，有助于在網絡上辨識不同類型的串口裝置，包含Real COM、TCP、Serial Tunneling、Console Management和UDP。SN3402P在每一種操作模式底下，都有搭載進階安全功能，協助用戶簡化操作并確保串口數據安全傳輸。
*在安全模式下不提供UDP。

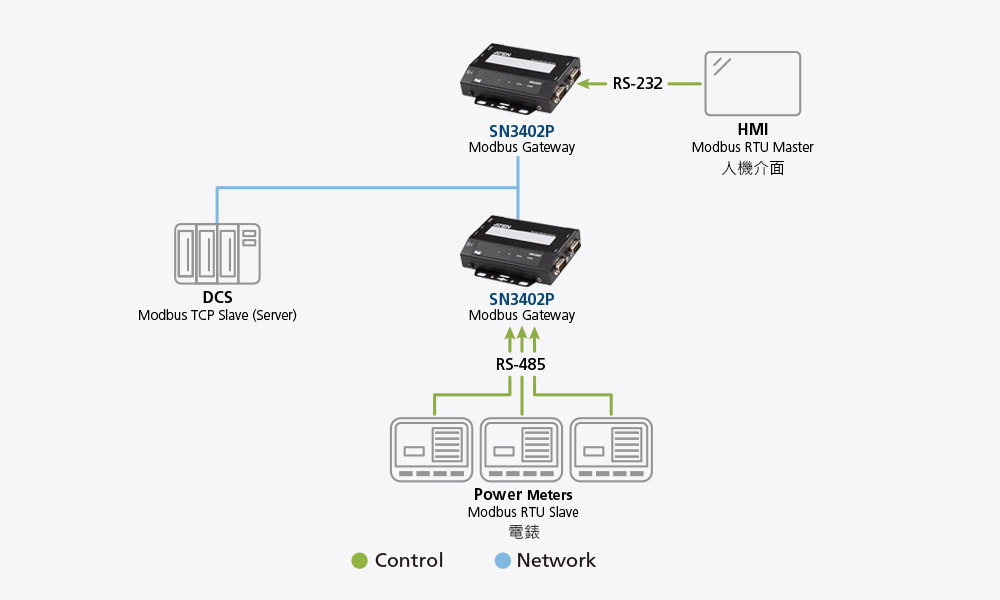

流暢且符合成本效益的 Modbus Gateway

SN3402P 可作為標準的 Modbus gateway，在 Modbus TCP 和 Modbus RTU / ASCII 協議間做轉換。可將 Modbus 串行從屬設備流暢整合到既有的 Modbus TCP 網絡中，訪問串口主設備。

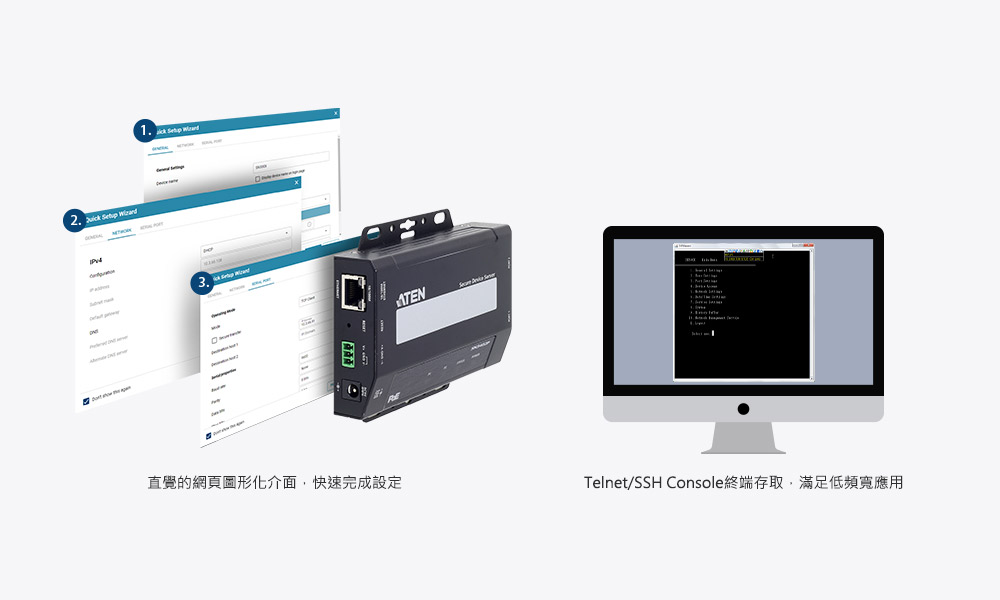

3步驟網頁圖形化接口

SN3402P網頁圖形化接口 (支持多國語言)，只需3個步驟即可快速設定及控制裝置。設定既簡單又快速，用戶平均只需要花費一分鐘。此外，對于帶寬敏感型 (bandwidth-sensitive)的應用，Telnet/SSH Console 也可作為低帶寬解決方案。

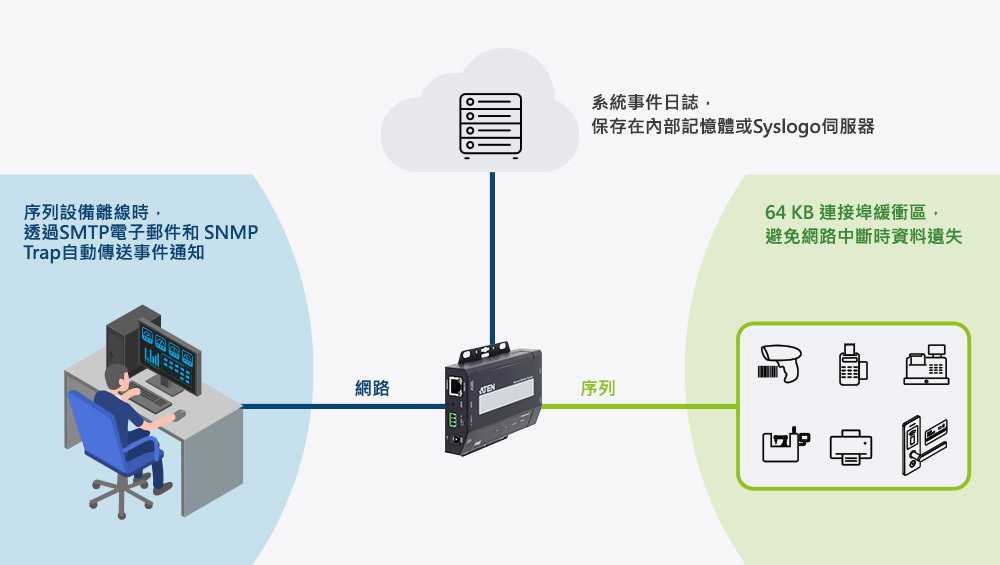

故障輕松排除

ATEN 了解數據遺失以及外泄的嚴重性。SN3402P具有64 KB端口緩沖區，避免網絡中斷時數據遺失；若串口設備因電源故障而脫機或觸發使用者定義的錯誤，將會通過SMTP電子郵件和SNMP Trap自動傳送事件通知。此外，系統事件日志可用于記錄和追蹤操作的歷史紀錄，并可儲存在內部存儲器或 Syslog 服務器，您可隨時解嵌數據進行監控及故障排除。


應用場景

SN3402P支持串口設備網絡聯機，適合應用在商業、工業制程自動化環境；包含POS、訪問控制、SCADA 系統、環境監控、傳感器監控、裝置管理、遠程管理等。

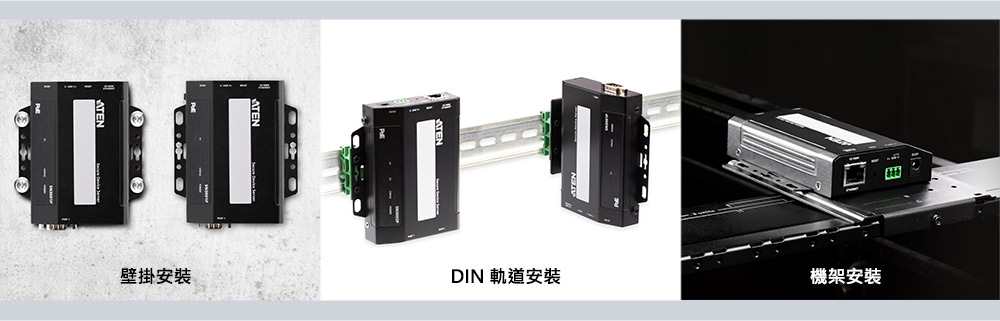

多樣的安裝選擇

SN3402P提供各種安裝方式，包含壁掛式、桌面上、DIN 軌道安裝或機架安裝 (需搭配選購套件VE-RMK1U)。您可依使用需求，將SN3402P輕松固定在工作場所。


系列產品比較表

選項
SN3401
1端口RS-232/422/485 安全串行設備服務器
SN3401P
1端口RS-232/422/485 安全串行設備服務器附PoE功能
SN3402
2端口RS-232/422/485 安全串行設備服務器
SN3402P
2端口RS-232/422/485 安全串行設備服務器附PoE功能
PoE
N/A
?
N/A
?
Serial Standard
RS-232/422/485
RS-232/422/485
RS-232/422/485
RS-232/422/485
Number of Serial Ports
1
1
2
2



物品清單

  • 1x 安全串口設備服務器

  • 1x 端子臺

  • 1x 腳墊 (4片)

  • 1x 導軌安裝套件

  • 1x 使用說明


產品特性

  • 串口轉以太網絡連接

    • 2 RS-232/422/485串口端口，可通過網絡安全地傳送串口數據

    • 軟件可調整式終端電阻 (120歐姆)及上拉 / 下拉電阻(1k歐姆或150k歐姆)，供RS-485模式使用以避免信號反射

    • 安全運作模式 – Secure Real COM、Secure TCP Server / Client、Secure Serial Tunneling Server / Client、Console Management (SSH)以及 Console Management Direct (SSH)

    • 標準運作模式– Real COM、TCP Server / Client、Serial Tunneling Server / Client、UDP、 Console Management (Telnet)以及Console Management Direct (Telnet)

    • 支持Windows、Linux 及 UNIX的Real COM、Real TTY及Fixed TTY驅動程序

    • 可通過Java查看器 (SSH / Telnet) 或第三方客戶端程序，例如PuTTY，輕松簡單地訪問管理遠程控制臺

    • 支持Sun Solaris – 支持Sun安全保護功能 (break-safe)

    • 多個使用者可以同時訪問相同的端口 – 每個端口可支持高達16組聯機

    • 支持Modbus網關功能，提供 Modbus TCP與Modbus RTU/ASCII通訊協議之間的轉換


  • 硬件

    • 輸入電源冗余機制 (電源插孔以及接地端子)

    • IEEE 802.3af兼容PoE PD受電設備

    • 串口、網絡、電源接口具備浪涌保護

    • 提供導軌、壁掛、機架以及桌面安裝

    • 支持鮑率 (Baud Rate)：110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k bps


  • 安全機制

    • 支持TLS 1.2數據加密及2048位RSA 認證以確保自瀏覽器登入的安全性

    • 可設定使用者對端口訪問及控制權限

    • 支持近端及遠程認證及登入

    • 支持第三方認證 (例如：RADIUS)

    • 支持IP地址過濾功能，強化安全性


  • 系統管理

    • 通過瀏覽器，使用直觀的圖形化接口(GUI)進行訪問

    • 快速設定精靈(quick setup wizard)輕松完成初始配置

    • 通過 Telnet / SSH終端聯機，使用選單式用戶界面進行訪問

    • 支持串口裝置(包含端子接口) 的在線 / 脫機偵測 – 當所連接的裝置脫機時 (例如電源故障) ，能隨時監控裝置狀態

    • 系統事件日志及端口日志保存于內建內存或是Syslog服務器

    • 支持SNMP agent (v1 / v2c)

    • 事件通知功能 – 支持通過SMTP電子郵件及SNMP Trap (v1 / v2c)發送通知

    • 備份 / 回復系統設定以及支持固件更新

    • 支持64 KB的端口緩沖區，可避免網絡當機時造成的數據遺失

    • 支持網絡時間協議(NTP)，與時間服務器同步

    • 網頁圖形接口支持多國語言

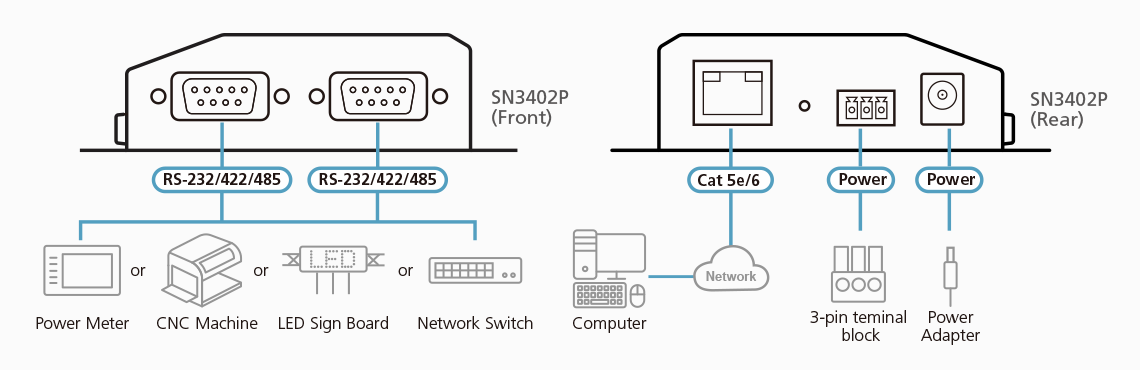

產品拓撲圖



產品規格

接口
串口RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND
RS-485上拉 / 下拉電阻器: 1 k歐姆, 150 k歐姆
波特率（Baud Rate）: 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps
數據位: 5, 6, 7, 8
奇偶校驗: None, Even, Odd, Space, Mark
停止位: 1, 1.5, 2
流量控制: RTS/CTS, DTR/DSR, XON/XOFF
網絡10/100 Base TX
Built-in 1.5 kV Magnetic Isolation Protection
電源1 x DC 電源插孔
1 x 3 孔接線端子
1 x RJ-45 (PoE, IEEE 802.3af)
開關
重置1 x 半嵌式開關
LED
電源1 (綠)
狀態1 (黃綠/紅)
10/100 Mbps2 (綠/橘)
連接端口2 (綠/橘)
輸入電壓DC Jack: 9VDC (選配電源適配器)
接線端子: 9-48 VDC
PoE: 48VDC
功耗DC48V:1.30W:6BTU/h
POE:1.48W:7BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
兼容協議EMC: EN 55032/35
EMI: CISPR 32, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: 電源: 1 kV; 信號: 0.5 kV
IEC 61000-4-5 浪涌: 電源: 2 kV (電源適配器), 1kV (接線端子); 信號: 1 kV
IEC 61000-4-6 CS: 150 kHz 至10 MHz: 3 V/m; 10 kHz 至30 MHz: 3 至1 V/m; 30 kHz 至80 MHz: 1 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
安規: 符合UL 60950-1 和UL 62368-1 標準規范
RoHS
環境
操作溫度0 - 60°C
儲存溫度-40 - 75°C
濕度5 ~ 95% RH, 無凝結
機體屬性
外殼金屬
重量0.22 kg ( 0.48 lb )
尺寸 (長 x 寬 x 高)9.80 x 11.70 x 2.60 cm
(3.86 x 4.61 x 1.02 in.)
其它耗電量 DC9V: 1.19W:6BTU
電源適配器需額外購買
機架安裝套件 (VE-RMK1U) 需額外購買
附註對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。
