規格型號：AIG-101 系列
產品簡述：2 端口 Modbus RTU/ASCII/TCP 轉 MQTT/Azure/AWS 可訪問云端的網關
簡介
AIG-101 系列網關是入門級 IIoT 網關，可將 Modbus RTU/ASCII/TCP 設備連接到 Azure、AWS 和 MQTT 等云平臺和應用程序。AIG-101 作為 Modbus master，可將現有 Modbus 設備與云平臺集成，從而輕松地收集數據并將數據傳輸到 Azure 和 AWS 云。此外，網關還支持 Modbus TCP slave 模式，能夠將數據同時傳輸到云平臺和本地 SCADA 系統。
I/O 和串行接口的輕松擴展
隨著現場數量的增加，需要額外的 I/O 或串行接口來連接傳感器、儀表和逆變器等設備，以收集和處理生成的大量數據。典型的方法是：安裝遠程 I/O 和設備服務器來擴展接口，但所需的配置設置對大多數用戶來說都比較困難。為了為接口擴展提供極其簡單的配置過程，AIG-101 網關具有更好的集成，并配有直觀的向導，只需單擊幾下即可配置 Moxa ioLogik 和 UPort。
內置即用型數據處理功能，無需編碼
能源管理系統主要收集平均發電量和能源效率等能源數據。然后，該數據用于顯示現場條件，觀察能源趨勢，并優化能源利用。大多數邊緣系統需要額外的編程來處理能源管理系統所需的數據。AIG-101 可對邊緣數據進行預處理，并直接向能源管理系統發送有意義的數據。直觀的 UI 可輕松配置 IIoT 網關設置，以收集和處理數據。
安全的遠程訪問降低了維護成本
AIG-101 配備了強大的故障排除工具，可診斷協議狀態的相關問題、捕獲和分析流量數據包，從而使工程師能夠遠程識別問題的根本原因，并迅速恢復正常運行。此工具還提供了對 AIG-101 的安全遠程訪問，使維護工程師能夠直接進行訪問，節省了大量時間和精力，并縮短了能源管理系統的系統停機時間。
外觀

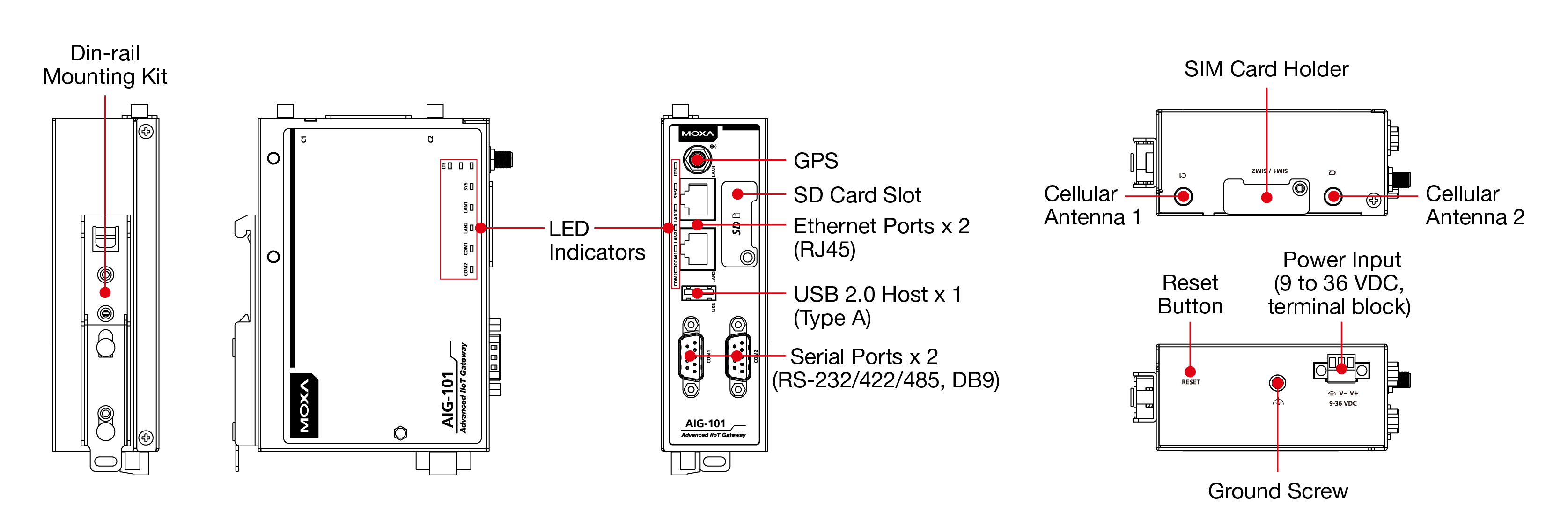

AIG-101-T-AP/EU/US

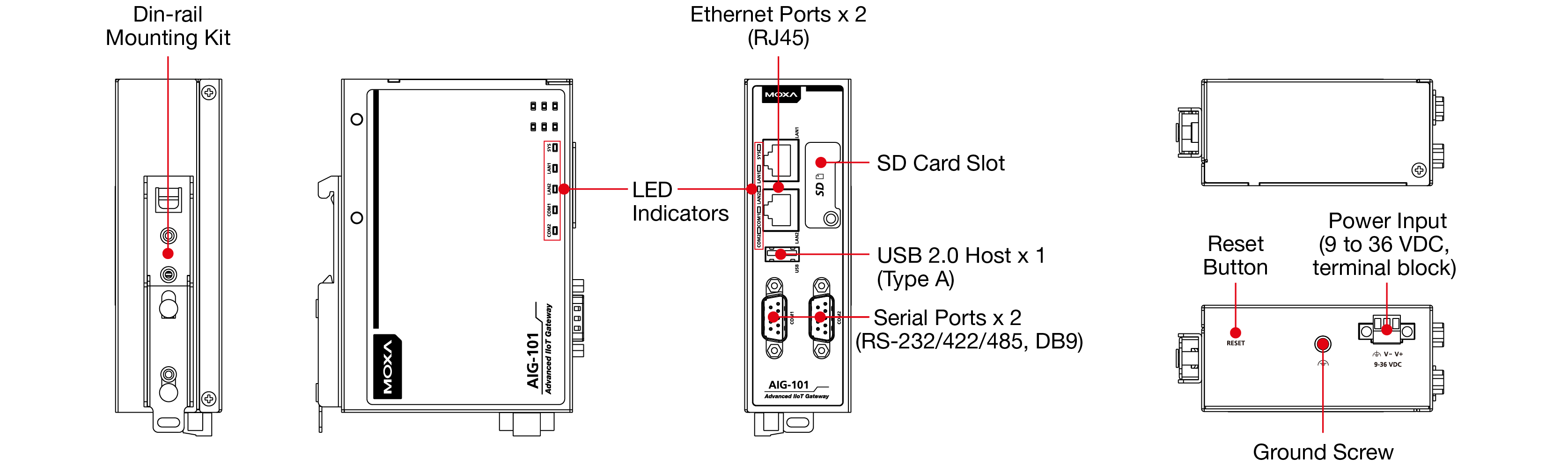

AIG-101-T
特點
支持通用 MQTT 客戶端
支持與內置設備 SDK 的 MQTT 連接，用于 Azure/AWS 云
支持 Modbus RTU/ASCII/TCP master/client
支持 Modbus TCP server
內置網絡流量監視和診斷工具，可輕松進行故障排除
支持使用存儲轉發和數據記錄器進行數據緩沖
與 Moxa ioLogik /UPort 設備無縫集成，可輕松擴展 I/O 和串行接口
內置數據處理功能，無需編程
支持 -40 至 70°C 工作溫度
LTE Cat.1 US、EU 和 APAC 模型可用
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2，自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
Modbus TCP Client (Master) / Server (Slave)
通用 MQTT
Azure IoT 設備
AWS IoT Core
● 配置選項
Web Console (HTTP/HTTPS)
● 對時服務
NTP Client
GPS
串口界面
● 端口數量
2
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
300 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS/CTS、XON/XOFF
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
蜂窩接口
● 蜂窩標準
LTE Cat.1
● 蜂窩天線接頭
SMA x 2
● SIM 格式
Nano SIM
● SIM 數量
2
● GPS 天線接頭
SMA x 1
● 頻段選擇
US 型號：
LTE 頻段：頻段 2 (1900 MHz)/頻段 4 (1700 MHz)/頻段 5 (850 MHz)/頻段 12 (700 MHz)/頻段 13 (700 MHz)/頻段 14 (700 MHz)/頻段 66 (1700 MHz)/頻段 71 (600 MHz)
UMTS 頻段：2 (1900 MHz)/頻段 4 (1700 MHz)/頻段 5 (850 MHz)
運營商認證：Verizon，AT&T
EU 型號：
LTE 頻段：頻段 1 (2100 MHz) / 頻段 3 (1800 MHz) / 頻段 7 (2600 MHz) / 頻段 8 (900 MHz) / 頻段 20 (800 MHz) / 頻段 28 (700 MHz)
UMTS 頻段：頻段 1 (2100 MHz) / 頻段 3 (1800 MHz) 頻段 8 (900 MHz)
AP 型號：
LTE 頻段：頻段 1 (2100 MHz)/頻段 3 (1800 MHz)/頻段 5 (850 MHz)/頻段 8 (900 Mhz)/頻段 28 (700 MHz)
UMTS 頻段：頻段 1 (2100 MHz) / 頻段 5 (850 MHz) / 頻段 8 (900 MHz)
串口軟件特性
● 工業協議
Modbus RTU/ASCII Master
Modbus RTU/ASCII
● 模式
Master
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大命令數量
每個端口 256 個
Modbus TCP
● 模式
Server (Slave)
Client (Master)
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Client 連接數量
4
● 最大 Server 連接數量
64
● 最大命令數量
1500
通用 MQTT 客戶端
● 支持的版本
v3.1.1
v3.1
● QoS 級
0、1、2
● 驗證方法
用戶名和密碼
● 安全傳輸
TLS 1.0
TLS 1.1
TLS 1.2
● 本地功能
保持活動狀態
保留消息
清除會話
遺囑消息
● Moxa 功能
存儲轉發
自定義有效負載
遠程 API 調用
Azure IoT 設備
● 支持的連接協議
MQTT
基于 WebSocket 的 MQTT
AMQP
基于 WebSocket 的 AMQP
● 驗證方法
對稱密鑰
X.509 證書
● Azure 直接方法
重啟
軟件升級
遠程 API 調用
● Moxa 功能
存儲轉發
自定義有效負載
AWS IoT Core
● QoS 級
0,1
● 驗證方法
X.509 證書
私鑰
受信根 CA
● 本地功能
保持活動狀態
● Moxa 功能
存儲轉發
自定義有效負載
● 可通過作業調用命令
重啟
軟件升級
遠程 API 調用
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
支持的最大標簽數：1500
電源參數
● 輸入電壓
9 至 36 VDC
● 電源接頭
螺絲緊固 Euroblock 端子
● 電源功耗
8 W（最大值）
機械特性
● 尺寸
128.5 x 89.1 x 41 mm（5.06 x 3.51 x 1.61 英寸）
● 外殼
金屬
● 安裝
導軌式安裝
壁掛式安裝（附可選套件）
● 重量
AIG-101-T：492 g (1.08 lb)
AIG-101-T-AP/EU/US：512 g (1.13 lb)
環境限值
● 相對濕度
5 至 95%（非冷凝）
● 工作溫度
-40 至 70°C（-40 至 158°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
安規認證
● EMC
EN 55032/35
● EMI
CISPR 32，FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：1 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 安全
IEC 62368-1
UL 62368-1
EN 62368-1
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-64
5 Grms @ 5 至 500 Hz，隨機波，每個軸 1 小時（未連接 USB 設備）
● 蜂窩標準
EN 303 413 (GPS)
EN 301 908-1 (WCDMA/LTE)
EN 301 908-2/-13 (WCDMA/LTE)
EN 301 489-1/-19
EN 301 489-1/-52
EN 62311
● 射頻
FCC
PTCRB
RCM
● 運行商認證
Verizon
AT&T
● 綠色產品
RoHS、CRoHS、WEEE
MTBF
● 時間
566,458 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
