簡介

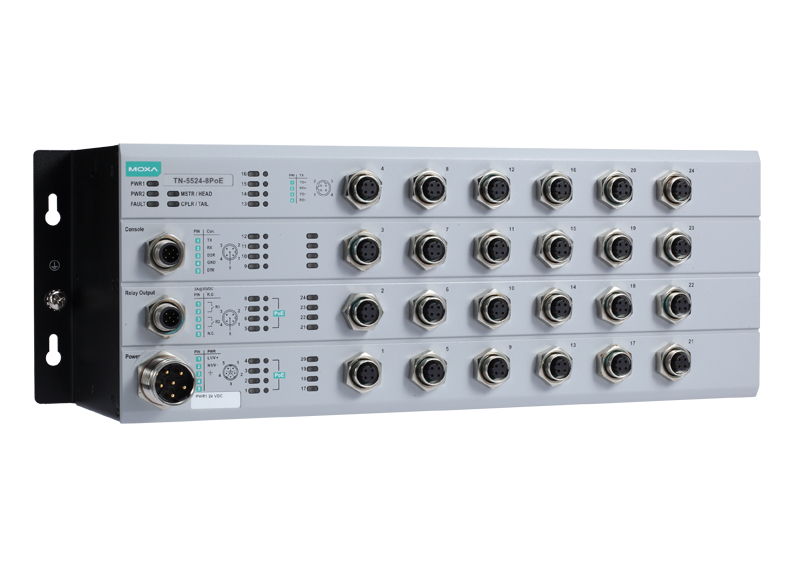

    ToughNet TN-5500系列M12網管型以太網交換機專為惡劣環境的工業應用設計，例如鐵路列車、車輛和軌道交通應用等。TN系列采用M12及其他圓形接頭實現緊密、堅固的連接，免受震動和沖擊等環境影響，確保穩定的運行。TN-5524-8PoE系列交換機提供24個快速以太網M12端口，其中8個為IEEE802.3af兼容的PoE（以太網供電）端口。此款交換機可做為電源供應設備（PSE）且每個PoE端口能夠提供高達15.4瓦的電力，并且可適用于為IEEE802.3af兼容的受電設備（PDs），例如：監控攝像頭、無線AP和網絡電話提供電源。此系列具備-40 ~ 75 °C工作溫度的寬溫機型可供選用。TN-5500-PoE系列以太網交換機符合EN 50155標準，能兼顧寬溫操作，電源輸入電壓，浪涌，防靜電和振動，并能廣泛適用于多種工業應用。

優勢和特點

? 先進的PoE管理功能
? IPv6 Ready 標志認證（IPv6標志委員會認證）
? 卓越的EN50155兼容工業以太網交換機，滿足鐵路車輛應用
? DHCP Opition 82，用于以不同策略分配IP地址
? 支持EtherNet/IP和Modbus/TCP工業以太網協議
? Turbo Ring，Turbo Chain(自愈時間 < 20 ms @ 250臺交換機)，RSTP/STP和MSTP用于網絡冗余
? IGMP Snooping和GMRP用于過濾多播流量
? 支持基于端口的VLAN、IEEE802.1Q VLAN和GVRP協議，使網絡規劃簡單易行
? 支持QoS（IEEE 802.1p/1Q和TOS/DiffServ），增加數據傳送確定性
? IEEE 802.3ad和LACP優化帶寬利用
? 支持TACACS+，SNMPv3、IEEE 802.1X、HTTPS和SSH，加強網絡安全性
? 支持SNMPv1/v2/v3不同等級的網絡管理協議
? RMON 協助提升網絡監控效率并提供事件預測能力
? 帶寬流量管理功能避免非預期的網絡狀態
? 端口鎖定僅允許授權的MAC地址訪問
? 支持端口鏡像功能，便于在線調試
? 可通過e-mail和繼電器輸出自動發出事件告警
? 換線快速恢復連接
? 自動偵測已連接設備的IP地址
? 支持LLDP，可于網管軟件中自動偵測拓撲
? 可通過Web瀏覽器，Telnet /串口控制面板和CLI，Windows工具配置
? 面板安裝或導軌安裝方式

技術參數標準：
IEEE 802.3af適用于Power-over-Ethernet
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)
IEEE 802.3x適用于流控
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication，
IEEE 802.3ad適用于Port Trunk with LACP，
軟件功能管理: IPv4/IPv6, SNMP v1/v2c/v3, Telnet, LLDP, Port Mirror,Syslog, RMON, BootP, DHCP Server/Client, DHCP Option 66/67/82, TFTP, SMTP, RARP, HTTP, HTTPS, SNMP inform,Flow Control, Back pressure flow control
過濾器: 802.1Q VLAN, Port-Based VLAN, GVRP, IGMPv1/v2,GMRP，靜態組播
冗余協議: STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain,Link Aggregation
安全: RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection, Rate Limit
時間管理: SNTP, NTP Server/Client, IEEE 1588v2 PTP (softwarebased)
工業協議: EtherNet/IP, Modbus/TCP
MIB: MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
交換屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
接口快速以太網：前側出線，M12接頭，10/100BaseT（X）自偵測，
全/半雙工模式，MDI/MDIX自適應
控制臺端口：M12 A-coding，5針式接頭
報警通知: 2個M12 A-coding 5針式接頭2路繼電器輸出報
電源需求輸入電壓：24 VDC (16.8 ~ 30 V)
運行電壓: 16.8 ~ 30 VDC
輸入電流：最大可達8.4A @ 24VDC
過流保護：提供
連接方式：M23連接器
反接保護：提供
機械特性外殼：金屬
IP防護等級: IP40防護等級（未使用的端口可選用保護蓋）
尺寸：390 x 132 x 122.3 mm (15.35 x 5.20 x 4.81 in)
重量：3,506 g (7.73 lb)
安裝方式：面板安裝
工作環境工作溫度：
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
可運行海拔高度：可達2000m
如果您想保證產品在更高海拔地區運行請與Moxa聯系
安規認證Safety：UL 508
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
IEC 61000-4-2 ESD: 接觸: 6 kV; 空氣: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: 電源: 2 kV; 信號: 2 kV
IEC 61000-4-5 Surge: 電源: 2 kV; 信號: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
鐵路交通: (適用于安裝面板安裝工具)
EN 50155 (基本部分*), EN 50121-4, EN 45545-2
*Moxa注明的“基本部分”包含EN 50155 標準中使用于鐵路車輛中的相關內容。
沖擊: EN 50155, IEC 61373
自由下落: IEC 60068-2-32
振動: EN 50155, IEC 61373
MTBF (平均無故障時間)時間: 663,533小時
標準: Telcordia SR332
保修保修: 5年
