EN50155以太網交換機 您的位置：首頁 > EN50155以太網交換機

規格型號：TN-5500A 系列

產品簡述：EN 50155 8 至 18 端口工業以太網交換機，多達 8 個 PoE 端口和 2 個千兆端口

詳情介紹

簡介

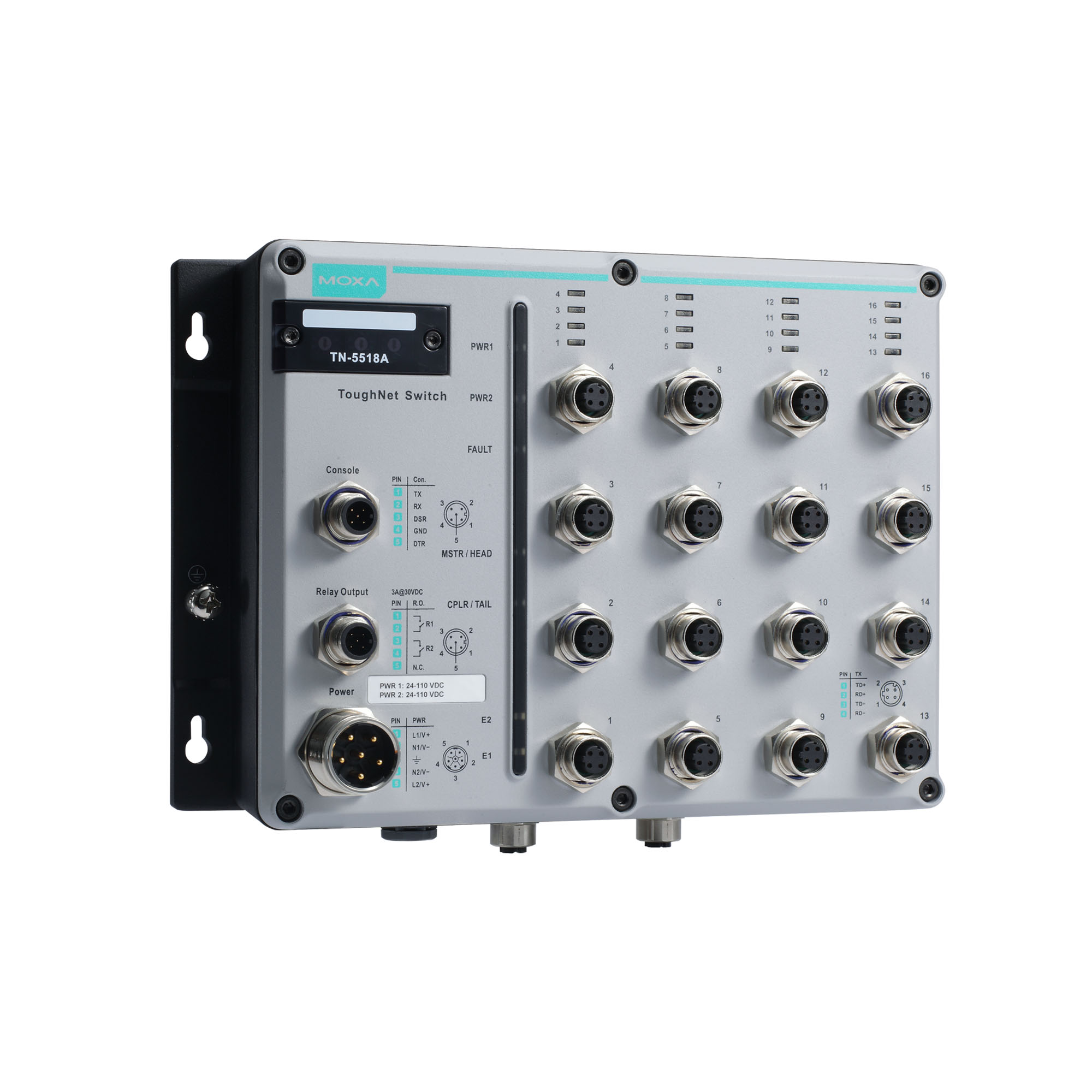

    ToughNet TN-5500A 系列 M12 網管型工業以太網交換機專為嚴苛環境中的工業應用而設計。 TN-5500A 系列交換機通過牢固的 M12 接頭緊密地、牢靠的連接，可確保網絡設備穩定地運行，而不需擔憂外在環境的振動和沖擊等干擾所造成的問題。TN-5500A 系列配備 8 個或 16 個百兆以太網 M12 端口，支持包含 8 個符合 IEEE 802.3at/af 標準的 PoE（以太網供電）端口、2 個在底部的端口可提供千兆以太網接口，以及一個帶旁路中繼功能可選。PoE 交換機可作為供電設備 (PSE)，每個端口供電可達 30 W 功率，適合為符合 IEEE 802.3at/af 標準的受電設備供電，如 IP 監控、無線接入和 IP 電話。

    TN-5500A 系列支持 24/36/48/72/96/110 VDC 的寬范圍電源輸入，可在全球不同地點使用同樣的輸入電源。此外，24 至 110 VDC 寬范圍電源輸入和隔離電源增強了系統的穩定性。-40 至 75°C 工作溫度和 IP54 防水外殼，允許其在惡劣環境下進行部署。TN-5500A 系列以太網交換機符合 EN 50155 的強制規格，包括操作溫度、電源輸入電壓、浪涌、ESD 和振動，以及保護涂層和電源絕緣，使其適用于各種工業應用。

其他特點和優勢

  • 在每臺交換機總功率預算為 120W 的情況下，每個 PoE 端口供電可達 30W 的功率

  • IPv6 Ready 標志認證（IPv6 標志委員會認證）

  • 先進的 EN 50155 PoE 交換機，適用于軌道車輛應用

  • DHCP Option 82，用于不同策略分配 IP 地址

  • 支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及 RSTP/STP/MSTP 網絡冗余

  • IGMP snooping 和 GMRP，用于過濾組播流量

  • 支持 EtherNet/IP 和 Modbus TCP 工業以太網協議

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃

  • QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持對實時流量的分級和排序

  • IEEE 802.3ad、LACP，可優化網絡帶寬

  • SNMPv1/v2c/v3 支持不同級別的網絡管理

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增強網絡安全性

  • RMON 支持主動、高效的網絡監控

  • 帶寬管理，可預防出現不穩定的網絡狀態

  • 基于 MAC 地址的端口鎖定功能，防止未經授權的訪問

  • 支持端口鏡像功能，便于在線調試

  • 通過電子郵件和繼電器輸出自動發出異常警告

  • 快速換線恢復

  • LLDP 支持通過網絡管理軟件自動發現網絡拓撲

  • 通過 web 瀏覽器、Telnet/串口 console、CLI 和 Windows 管理工具進行配置

  • 環路保護防止網絡環路

  • 支持面板式安裝或?qū)к壥桨惭b

特點

  • 多達 2 個千兆以太網端口，帶旁路中繼功能可選

  • 支持 8 個符合 IEEE 802.3at/af 標準的 PoE 端口

  • 24 至 110 VDC 隔離電源輸入

  • 符合所有 EN 50155 強制性測試項目

  • 支持 -40 至 75°C 工作溫度

  • 支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及 RSTP/STP/MSTP 網絡冗余


規格

輸入/輸出接口

● 報警功能通道

2 x 繼電器輸出，采用 1 個 M12 A-coded 5-pin 公頭接頭，純電阻性負載：1 A @ 30 VDC

以太網接口

● 10/100/1000BaseT(X) 端口，Q-ODC 光纖接頭

TN-5510A-2GLSX 系列： 2

TN-5510A-8PoE-2GLSX 系列：2

● 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭）

TN-5510A-2GTX 系列：2

TN-5510A-8PoE-2GTX 系列：2

TN-5518A-2GTX 系列：2

TN-5518A-8PoE-2GTX 系列：2

● 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭，帶旁路功能）

TN-5510A-2GTXBP 系列：2

TN-5510A-8PoE-2GTXBP 系列：2

● 10/100BaseT(X) 端口（M12 D-coded 4-pin 孔式接頭）

TN-5508A/5510A 系列非 PoE 型號：8

TN-5516A/5518A 系列非 PoE 型號：16

TN-5516A/5518A 系列 PoE 型號：8

● PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母頭接頭）

TN-5500A 系列 PoE 型號：8

● 標準

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1p，用于服務等級

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1s，用于多生成樹協議 (MSTP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1X，用于授權認證

IEEE 802.3，用于 10BaseT

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

IEEE 802.3x，用于流量控制

TN-5500A 系列 PoE 型號：IEEE 802.3af/at，用于 PoE/PoE+ 輸出

TN-5510A 系列 2GLSX 型號：IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX


以太網軟件特性

● 廣播轉發

IP 定向廣播，廣播轉發

● 配置選項

命令行界面 (CLI)，通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

● 過濾

802.1Q、GMRP、GVRP、IGMP v1/v2/v3、基于端口的 VLAN、靜態組播

● 工業協議

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)

● 管理

Back Pressure Flow Control（背壓流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、IOxpress、LLDP、Port Mirror（端口鏡像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMP Inform、SNMP Trap、Syslog、Telnet 和 Account Management（賬戶管理）

● MIB

Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

● 冗余協議

鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、帶 DRC 的 Turbo Ring

● 安全

廣播風暴保護、HTTPS/SSL、本地帳戶訪問管理、TACACS+、端口鎖定、RADIUS、速率限制和 SSH

● 對時服務

IEEE 1588 PTP v1/v2、NTP Server/Client、SNTP


交換特性

● IGMP 分組

256

● 最大 VLAN 數量

64

● VLAN ID 范圍

VID 1 至 4094


LED 接口

● LED 指示燈

STATE、PWR1、PWR2、FAULT、10/100/1000M


串口界面

● Console 端口

M12 A-coded 公頭接頭


電源參數

● 輸入電流

TN-5508A-WV 系列：0.28 A @ 24 VDC, 0.07 A @ 110 VDC

TN-5508A-8PoE 系列：7.6 A @ 24 VDC, 1.55 A @ 110 VDC

TN-5510A-2GTXBP 系列：0.56 A @ 24 VDC, 0.13 A @ 110 VDC

TN-5510A-2GLSX 系列：0.45 A @ 24 VDC, 0.1 A @ 110 VDC

TN-5510A-8PoE-2GTX 系列：7.90 A @ 24 VDC, 1.61 A @ 110 VDC

TN-5510A-8PoE-2GLSX 系列：7.80 A @ 24 VDC, 1.58 A @ 110 VDC

TN-5516A-WV 系列：0.39 A @ 24 VDC, 0.09 A @ 110 VDC

TN-5516A-8PoE 系列：8.37 A @ 24 VDC, 1.65 A @ 110 VDC

TN-5518A-2GTX 系列：0.68 A @ 24 VDC, 0.16 A @ 110 VDC

TN-5518A-8PoE-2GTX 系列：8.66 A @ 24 VDC, 1.69 A @ 110 VDC

● 輸入電壓

24/36/48/72/96/110 VDC，冗余雙電源輸入

● 電源輸入數量

TN-5500A 系列非 PoE 型號：2

TN-5500A 系列 PoE 型號：1

● 工作電壓

16.8 至 137.5 VDC

● 過載電流保護

支持

● 電源接頭

M23 接頭

● 反接保護

支持

● PoE 功率預算總量

TN-5500A 系列 PoE 型號：120 W


機械特性

● 外殼

金屬

● IP 等級

IP54

● 尺寸

TN-5508A 系列非 PoE 型號：185 x 175.8 x 76 mm（7.28 x 6.92 x 2.99 英寸）

TN-5508A 系列 PoE 型號：185 x 175.8 x 115 mm（7.28 x 6.92 x 4.53 英寸）

TN-5510A 系列非 PoE 型號：185 x 180.9 x 76 mm（7.28 x 7.12 x 2.99 英寸）

TN-5510A 系列 PoE 型號：185 x 180.9 x 115 mm（7.28 x 7.12 x 4.53 英寸）

TN-5510A-2GLSX-ODC 系列：185 x 204.3 x 76.0 mm（7.28 x 8.04 x 2.99 英寸）

TN-5510A-8PoE-2GLSX-ODC 系列：185 x 219.3 x 115 mm（7.28 x 8.63 x 4.53 英寸）

TN-5516A 系列非 PoE 型號：250 x 175.8 x 76 mm（9.84 x 6.92 x 2.99 英寸）

TN-5516A 系列 PoE 型號：250 x 175.8 x 115 mm（9.84 x 6.92 x 4.53 英寸）

TN-5518A 系列非 PoE 型號：250 x 180.9 x 76 mm（9.84 x 7.12 x 2.99 英寸）

TN-5518A 系列 PoE 型號：250 x 180.9 x 115 mm（9.84 x 7.12 x 4.53 英寸）

● 重量

TN-5508A 系列非 PoE 型號：1,610 g (3.54 lb)

TN-5508A 系列 PoE 型號：2,383 g (5.25 lb)

TN-5510A 系列非 PoE 型號：1,805 g (3.97 lb)

TN-5510A 系列 PoE 型號：2,690 g (5.93 lb)

TN-5516A 系列非 PoE 型號：2,138 g (4.71 lb)

TN-5516A 系列 PoE 型號：3,286 g (7.24 lb)

TN-5518A 系列非 PoE 型號：2,250 g (4.96 lb)

TN-5518A 系列 PoE 型號：3,439 g (7.58 lb)

● 安裝

導軌式安裝（可選）、壁掛式安裝

● 保護

TN-5500A 系列-CT 型號：PCB 保護涂層


工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

2000 m


安規認證

● EMC

EN 55032/24

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-31

● 射頻

FCC

● 軌道交通

EN 50121-4、EN 50155、IEC 60571

● 軌道火災防護

EN 45545-2

● 安全

IEC 60950-1、UL 61010-2-201

● 沖擊

IEC 60068-2-27，IEC 61373，EN 50155

● 振動

IEC 60068-2-64，IEC 61373，EN 50155


聲明

● 綠色產品

RoHS、CRoHS、WEEE


MTBF

● 時間

TN-5508A-WV 系列：814,964 小時

TN-5508A-8PoE 系列：526,372 小時

TN-5510A-2GTX 系列：758,855 小時

TN-5510A-2GTXBP 系列：742,880 小時

TN-5510A-2GLSX 系列：722,049 小時

TN-5510A-8PoE-2GTX 系列：502,756 小時

TN-5510A-8PoE-2GTXBP 系列：495,703 小時

TN-5510A-8PoE-2GLSX 系列：486,560 小時

TN-5516A-WV 系列：722,721 小時

TN-5516A-8PoE 系列：722,721 小時

TN-5516A-2GTX 系列：647,128 小時

TN-5516A-2GTXBP 系列：628,808 小時

TN-5516A-8PoE-2GTX 系列：448,300 小時

TN-5516A-8PoE-2GTXBP 系列：439,442 小時

● 標準

Telcordia SR332


保修

● 保修期限

5 年
