簡介

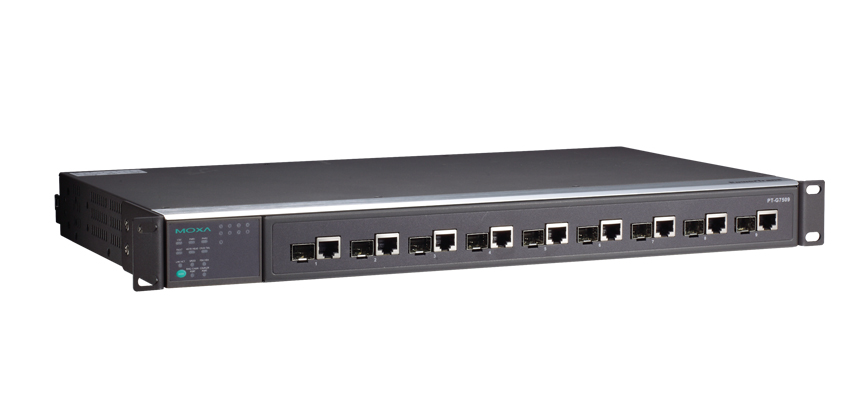

    PowerTrans PT-G7509具有9個combo Gigabit以太網絡連接端口，協助您將現有網絡立即升級為高頻寬的Gigabit傳輸速率，并建置全Gigabit骨干網絡。PT-G7509的設計符合多種應用領域的嚴苛的要求，包括變電站自動化系統 (IEC 61850-3、IEEE 1613)、交通控制系統 (NEMA TS 2)，和鐵路應用(EN50155/EN50121-4)。Gigabit網絡可大幅提高可用頻寬以提供更高的傳輸效能，并且能跨網快速傳送大量的影片、聲音和數據。而備援以太網絡Turbo Ring、Turbo Chain和RSTP/STP (IEEE 802.1w/D)功能更可協助您提高骨干網絡的可靠性與可用性。PT-G7509并提供前出線或后出線兩種選擇，滿足您不同應用類型的接線需求。

優勢和特點

• 命令行界面（CLI），可快速配置主要網管功能

• IPv6 Ready logo認可（IPv6 Logo委員會認證）

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• VLAN Unaware：支持特定IED收到的優先級數據幀

• DHCP Opition 82，用于以不同策略分配IP地址

• 支持EtherNet/IP和Modbus/TCP工業以太網協議

• 支持Turbo Ring，Turbo Chain (自愈時間 < 20 ms @250臺交換機)，RSTP/STP和MSTP網絡冗余

• IGMP Snooping和GMRP過濾多播封包

• IEEE 802.3ad，LACP優化網絡帶寬

• 支持帶寬管理，確保網絡穩定性

• 支持端口鏡像功能，便于在線調試

• 可透過電子郵件或relay輸出自動發出事件警告

• 采用RMON提升網絡監監測和預測能力

• 自動恢復連接設備的IP地址

• 換線快速恢復

• 可通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility和ABC-01自動備份配置器進行配置

•


網絡安全特性

• 用戶密碼多層安全保護，防止未經授權進行配置

• SSH/HTTPS用于密碼和數據加密

• 基于802.1x口網絡訪問控制將交換機端口鎖定，只有授權客戶能訪問該端口

• 關閉一個或多個端口阻止網絡流量

• 802.1Q VLAN允許您在被選定的交換機端口間進行流量傳輸的邏輯分配

• 安全交換機端口，只有特定的設備和/或MAC地址能夠訪問該端口

• Radius/TACACS+允許您從中控室管理密碼

• SNMPv3提供加密授權和訪問安全

技術標準
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100Base FX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于流控
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/ Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option
66/67/82，SSH，LLDP，IEEE 1588 PTP V2，EtherNet/IP，
Modbus/TCP，SNMP Inform，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流控，背壓式流控
交換屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP組：256
接口RJ45端口：10/100/1000BaseT(X) 速率自適應
光口：100/1000BaseSFP插槽
控制臺端口：RS-232 (RJ45)
系統LED指示燈：STAT，PWR1，PWR2，FAULT，MSTR/HEAD，CPLR/TAIL
模塊LED指示燈：LNK/ACT，FDX/HDX，RING/CHAIN
PORT，COUPLER PORT，SPEED
報警輸出：1路繼電器輸出，容量3 A @ 30 VDC或3 A @ 240VAC
電源需求輸入電壓：
?24 VDC (18 ~ 36 V)
? 48 VDC (36 ~ 72 V)
? 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)
輸入電流：(所有接口配備成光纖接口)
?Max. 1.17 A @ 24 VDC
?Max. 0.59 A @ 48 VDC
?Max. 0.27/0.16 A @ 110/220 VDC
?Max. 0.61/0.35 A @ 110/220 VAC
過流保護：提供
連接方式：10針接線端子
反接保護：提供
機械特性外殼：IP30防護等級
尺寸：440 x 44 x 254 mm (17.32 x 1.73 x 10.00 in)
重量：3300 g
安裝方式：19英寸機架式安裝
工作環境工作溫度：-40 ~ 85 °C (-40 ~ 185 °F)，-40 ℃冷啟動最小電壓100 VAC
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Power Automation：IEC 61850-3，IEEE 1613
保修保修期：5年
