IEC 61850-3以太網交換機 您的位置：首頁 > IEC 61850-3以太網交換機

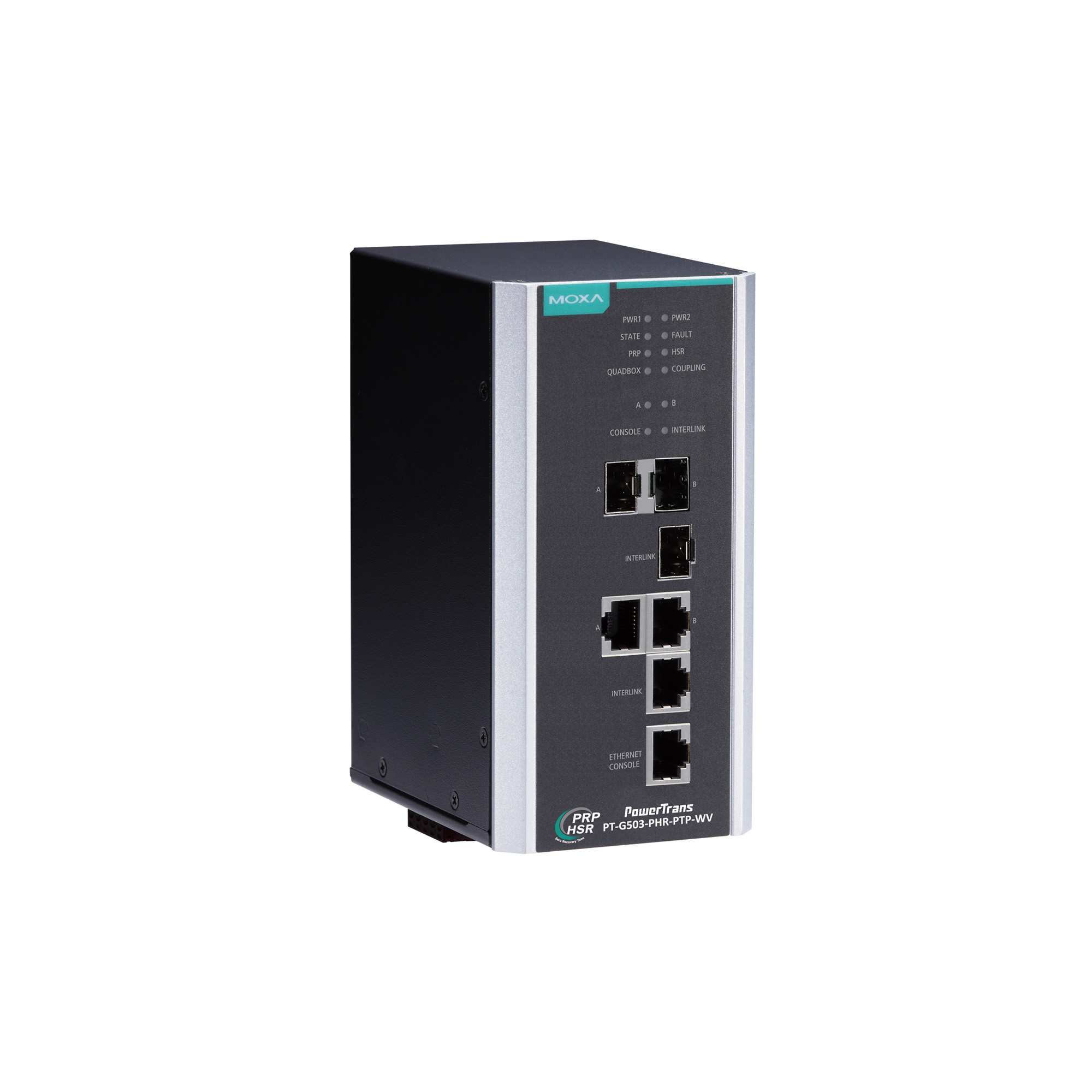

規格型號：PT-G503 系列

產品簡述：IEC 61850-3/62439-3 3 端口全千兆網管型冗余工業以太網交換機

詳情介紹

簡介

    PT-G503-PHR-PTP 系列冗余交換機 (RedBoxes) 符合工業自動化網絡的最新冗余協議標準 IEC 62439-3 條款 4（并行冗余協議，PRP）和 IEC 62439-3 條款 5（高可用性無縫冗余，HSR）。PRP/HSR 確保關鍵型應用中的系統可用度和數據完整性，特別是要求零恢復時間冗余的變電站和過程自動化系統。此產品支持冗余協議耦合和 QuadBox。通過耦合和 QuadBox 功能，從而可以接入 HSR 環網，建立多功能冗余網絡。PT-G503-PHR-PTP 系列配有 3 個 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽 Combo 端口。

    1 個插槽（INTERLINK 端口）用于內部連接 SAN（單端口節點）。另外 2 個端口（LAN A 和 LAN B 端口）用于 PRP/HSR 冗余協議通信。全千兆以太網端口設計確保 PT-G503-PHR-PTP 可為 PRP/HSR 系統提供高性能。

    PT-G503-PHR-PTP 系列支持一步端到端透明時鐘模式所需的 IEEE 1588v2 PTP，滿足對時間要求嚴格的應用的需求；還支持 24/48 VDC 或 110/220 VDC/VAC 電源輸入范圍和隔離冗余電源輸入，從而提高電源可靠性。

其他特點和優勢

  • PRP（并行冗余協議）：在零恢復時間網絡上，通過兩個獨立通路同時接收不同 LAN 發送的數據或向其發送數據

  • HSR（高可用性無縫冗余）：復制每個幀并在 HSR 環網中雙向傳輸，實現零時差切換

  • PRP/HSR 耦合：支持從 HSR 環網節點到冗余 PRP LAN 的耦合（多達 7 個 PRP LAN）

  • QuadBox 功能：通過 2 臺獨立 RedBoxes 上的 2 個 INTERLINK 端口互聯，支持環網對等耦合

  • Fiber Check? 提供對 SFP 光纖端口的監控和診斷功能

  • 基于硬件的 IEEE 1588v2 PTP（精密時間協議）一步端到端透明時鐘，支持精確的網絡時間同步

  • 通過電子郵件和繼電器輸出自動發出異常警告

  • 可通過 Web 瀏覽器、CLI、Windows 管理工具和 ABC-02 自動備份配置器進行配置

特點

  •  符合 IEC 61850-3 和 IEEE 1613（變電站）標準

  •  符合 IEC 62439-3 條款 4 (PRP) 和條款 5 (HSR) 的要求

  •  支持 PRP/HSR 耦合和 QuadBox 功能

  •  保留以太網 Console 供本地訪問

  •  內置支持 IEC-61850-90-4 標準的 MMS 服務器，適用于電力 SCADA

  •  支持基于硬件的 IEEE 1588v2 PTP

  •  設計可供 NERC CIP 系統開發使用

  •  24/48 VDC 或 110/220 VDC/VAC 隔離冗余雙電源輸入

  •  支持 -40 至 85°C 工作溫度


規格

以太網接口

● Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）

3

● Console 端口

以太網 console (10/100/1000Mbps RJ45)

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX


以太網軟件特性

● 過濾

靜態組播

● 工業協議

Modbus TCP

● 管理

Back Pressure Flow Control（背壓流量控制）、BOOTP、DHCP Client、Fiber check、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet

● 變電站

MMS

● 冗余協議

HSR、PRP、RSTP 分組

● 安全

HTTPS/SSL、TACACS+、RADIUS、SSH、信任訪問控制

● 對時服務

NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）

● MIB

IEC 62439-3 MIB


USB 接口

● 存儲端口

USB Type A


串口界面

● Console 端口

USB 串口 console（Type B 接頭）


輸入/輸出接口

● 報警功能通道

純電阻性負載： 1 A @ 24 VDC

● 數字輸入

+13 至 +30 V 表示狀態 1

-30 至 +3 V 表示狀態 0

最大輸入電流：8 mA


電源參數

● 輸入電壓

PT-G503-PHR-PTP-HV：

冗余雙輸入

110/220 VAC/VDC（85 至 264 VAC，88 至 300 VDC）

PT-G503-PHR-PTP-WV：

冗余雙輸入

24/48 VDC（18 至 72 VDC）

● 過載電流保護

支持

● 反接保護

支持

● 輸入電流

PT-G503-PHR-PTP-HV：0.260/0.170 A @ 110/220 VAC

PT-G503-PHR-PTP-HV：0.150/0.080 A @ 110/220 VDC

PT-G503-PHR-PTP-WV：0.660/0.360 A @ 24/48 VDC

● 電源接頭

1 個可拆卸 5 觸點接線端子


機械特性

● 外殼

鋁

● IP 等級

IP40

● 尺寸（無掛耳）

80 x 160 x 110 mm（3.15 x 6.30 x 4.33 英寸）

● 重量

1210 g (2.69 lb)

● 安裝

導軌式安裝


工作環境

● 工作溫度

-40 至 85°C（-40 至 185°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● 安全

UL 508

● EMI

EN 55032 Class A、CISPR 32、FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

IEC 61000-4-11

● 變電站

IEC 61850-3，IEEE 1613

● 軌道交通

EN 50121-4


MTBF

● 時間

PT-G503-PHR-PTP-HV：566,844 小時

PT-G503-PHR-PTP-WV：440,857 小時

● 標準

Telcordia (Bellcore) 標準 TR/SR


保修

● 保修期限

5 年
