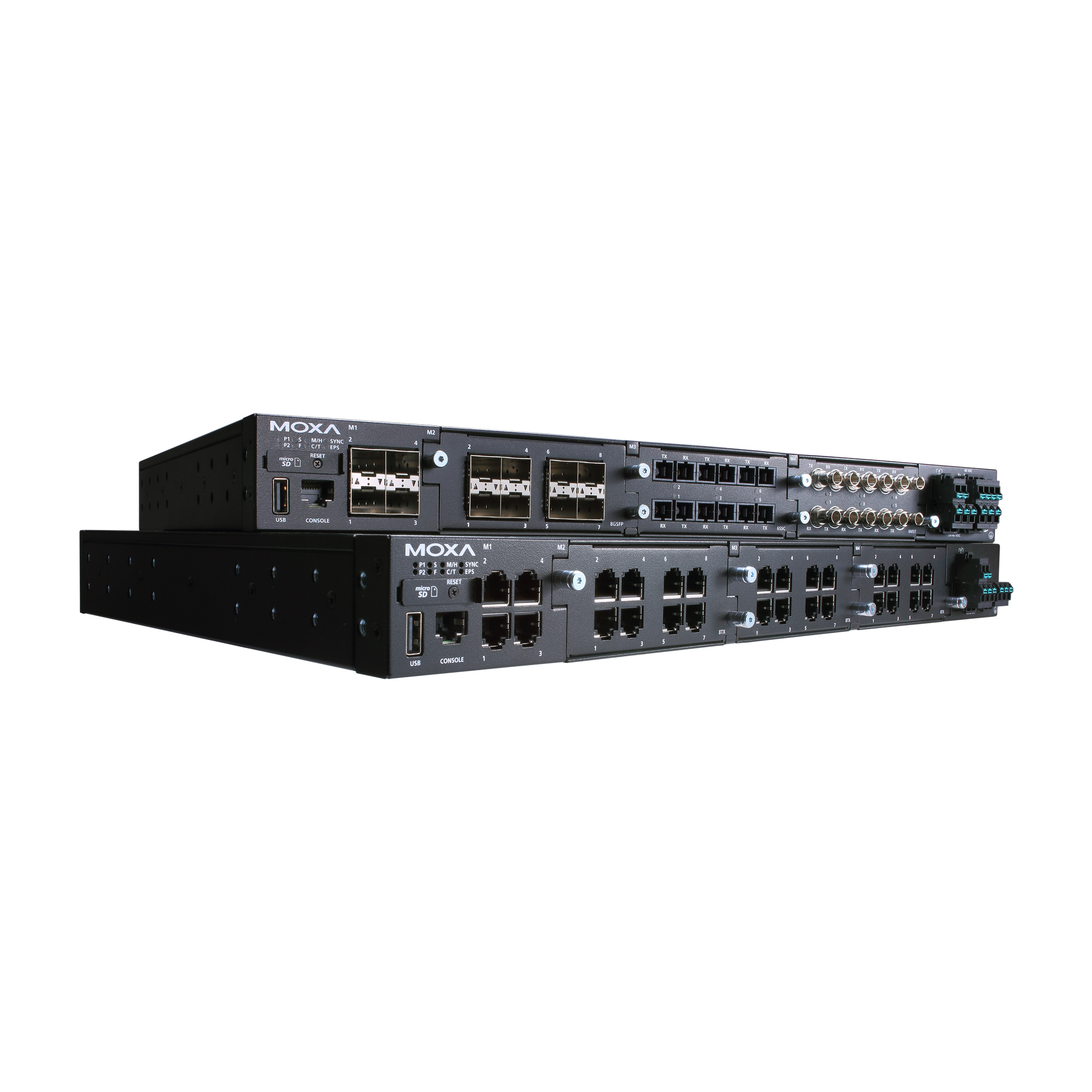

規格型號：RKS-G4028 系列
產品簡述：28G 全千兆模塊化網管型以太網交換機，帶 802.3bt PoE 選項
簡介
RKS-G4028 系列旨在滿足工業和企業任務關鍵型應用的嚴格要求，例如變電站自動化系統（IEC 61850-3、IEEE 1613）、鐵路應用 (EN 50121-4) 和工廠自動化系統。 RKS-G4028 系列支持千兆和百兆以太網骨干網絡、冗余環網技術、24/48 VDC 或 110/220 VDC/VAC 隔離冗余雙電源輸入，進而提高了網絡通信的穩定性，節省布線成本。
RKS-G4028 系列采用模塊化設計，網絡規劃配置更加輕松和靈活，最多可以安裝 28 個具有多種接頭類型的千兆以太網端口。
三層交換功能，允許數據信息進行跨網域的通信（僅限 L3 型號）
IEEE 1588v2 PTP（精密時間協議），用于網絡時間同步
命令行界面 (CLI)，可快速配置主要管理功能
DHCP Option 82，用于不同策略分配 IP 地址
IGMP snooping 和 GMRP，用于過濾組播流量
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
QoS（IEEE 802.1p/1Q 和 TOS/DiffServ）提高了網絡穩定性
IEEE 802.3ad、LACP，可優化網絡帶寬
快速換線恢復
TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH，用于增強網絡安全性
SNMPv1/v2c/v3 支持不同級別的網絡管理
RMON 支持主動、高效的網絡監控
帶寬管理通過 MAC 地址的端口鎖定功能，防止未經授權的訪問，可預防出現不穩定的網絡狀態
支持端口鏡像功能，便于在線調試
通過電子郵件和繼電器輸出自動發出異常警告
自動恢復在線設備的 IP 地址
通過 web 瀏覽器、Telnet/串口 console、CLI、Windows 管理工具和 ABC-02-USB 自動備份配置器進行配置
特點
滿足從百兆以太網到全千兆工業網絡（多達 28 個千兆端口）的廣泛需求
用于靈活接頭類型組合的模塊化接口
支持 IEEE 802.3bt PoE，每端口輸出高達 90 W
符合 IEC 61850-3 和 IEEE 1613 的高 EMC 抗擾度
用于高精度時間同步的基于硬件的 IEEE 1588 PTP
支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機）并支持 STP/RSTP/MSTP 網絡冗余
支持 -40 至 75°C 工作溫度
MXstudio 輕松實現可視化的工業網絡管理
根據 IEC 62443-4-1 開發并符合 IEC 62443-4-2 工業網絡安全標準
規格
輸入/輸出接口
● 報警功能通道
1，繼電器輸出：2 A @ 24 VDC
以太網接口
● 10/100/1000BaseT(X) 端口（RJ45 接頭）
RKS-G4028-4GT 型號：4
RKS-G4028-L3-4GT 型號：4
● 100/1000BaseSFP 插槽
RKS-G4028-4GS 型號：4
RKS-G4028-L3-4GS 型號：4
RKS-G4028-PoE-4GS 型號：4
RKS-G4028-L3-PoE-4GS 型號：4
● 模塊
交換機上有 3 個模塊插槽。用戶可選擇不同類型的模塊插入到交換機中。可選擇的模塊包括 8 端口/6 端口模塊，具有 10/100/1000BaseT(X)、10/100BaseT(X)、100/1000BaseSFP 或 100BaseFX（SC/ST 接頭）接口。
● 標準
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1s，用于多生成樹協議 (MSTP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt，用于以太網供電
以太網軟件特性
● 管理
IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背壓流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口鏡像）、Linkup Delay（鏈路恢復延遲）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）
● 過濾
GMRP、GVRP、GARP、802.1Q、IGMP Snooping v1/v2/v3、IGMP Querier
● 冗余協議
STP、RSTP、Turbo Ring v2、Turbo Chain、環網耦合、雙歸屬、鏈路聚合、環路保護、MSTP
● 路由冗余
L3 型號：VRRP
● 安全
廣播風暴保護、速率限制、訪問控制列表、靜態端口鎖定、Sticky MAC、HTTPS/SSL、SSH、RADIUS、TACACS+、登錄和密碼策略、安全啟動、MAC 驗證旁路、信任訪問控制
● 對時服務
SNTP、IEEE 1588v2 PTP（基于硬件）、NTP Server/Client、NTP 驗證
● 協議
IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog
● 單播路由
L3 型號：OSPF、靜態路由
● MIB
P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9
● 變電站
MMS
交換特性
● IGMP 分組
2048
● 巨型幀大小
9.6 KB
● MAC 地址表大小
16 K
● 最大 VLAN 數量
256
● 數據包緩沖區大小
1.5 Mb
● 優先級隊列
8
● VLAN ID 范圍
VID 1 至 4094
USB 接口
● 存儲端口
USB Type A
MicroSD 接口
● 存儲端口
MicroSD 卡
串口界面
● Console 端口
RS-232 (RJ45)
電源參數
● PoE 功率預算總量
PoE 型號：300 W
● 最大 PoE 電源輸出/端口
PoE 型號：
IEEE 802.3af：15.4 W
IEEE 802.3at：30 W
IEEE 802.3bt：90 W
● 輸入電壓
RKS-G4028-LV 型號：24/48 VDC
RKS-G4028-2LV 型號：24/48 VDC（冗余雙電源輸入）
RKS-G4028-HV 型號：110/220 VAC、110/220 VDC
RKS-G4028-2HV 型號：110/220 VAC、110/220 VDC（冗余雙電源輸入）
PoE 型號：48 VDC（用于 PoE 系統）
● 工作電壓
RKS-G4028-LV/2LV 型號：18 至 72 VDC
RKS-G4028-HV/2HV 型號：88 至 300 VDC、85 至 264 VAC
PoE 型號：46 至 57 VDC（用于 PoE 系統）
● 過載電流保護
支持
● 反接保護
支持
● 輸入電流
RKS-G4028-LV/2LV 型號：
最大2.53 A @ 24 VDC
最大1.25 A @ 48 VDC
RKS-G4028-HV/2HV 型號：
最大0.55 A @ 110 VDC
最大0.29 A @ 220 VDC
最大1.01 A @ 110 VAC
最大0.62 A @ 220 VAC
EPS（僅限 PoE 型號）：
最大7.50 A @ 48 VDC
機械特性
● IP 等級
IP30
● 尺寸
440 x 44 x 300 mm（17.32 x 1.37 x 11.81 英寸）
● 重量
RKS-G4028-LV/HV 型號：4900 g (10.80 lb)
RKS-G4028-2LV/2HV 型號：5200 g (11.46 lb)
RKS-G4028-PoE-LV/HV 型號：5000 g (11.02 lb)
RKS-G4028-PoE-2LV/2HV 型號：5300 g (11.68 lb)
● 安裝
機架式安裝
工作環境
● 工作溫度
-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 62368-1、UL 62368-1、UL 61010
● EMC
EN 55032/35
● EMI
CISPR 32，FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIP
● 變電站
IEC 61850-3，IEEE 1613
● 軌道交通
EN 50121-4
● 自由落體
IEC 60068-2-32
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6
MTBF
● 時間
RKS-G4028-4GT-HV 型號：572,888 小時
RKS-G4028-4GT-2HV 型號：518,894 小時
RKS-G4028-4GS-HV 型號：529,925 小時
RKS-G4028-4GS-2HV 型號：483,436 小時
RKS-G4028-4GT-LV 型號：548,589 小時
RKS-G4028-4GT-2LV 型號：479,574 小時
RKS-G4028-4GS-LV 型號：508,639 小時
RKS-G4028-4GS-2LV 型號：449,160 小時
RKS-G4028-PoE-4GS-HV 型號：508,190 小時
RKS-G4028-PoE-4GS-2HV 型號：465,282 小時
RKS-G4028-PoE-4GS-LV 型號：488,598 小時
RKS-G4028-PoE-4GS-2LV 型號：433,472 小時
● 標準
Telcordia (Bellcore)，GB
保修
● 保修期限
5 年
