產品特點

采用純國產高性能主控方案，主控頻率高達 648Mhz,內存SDRAM 32M,16M flash 存儲。

支持外置看門狗

支持8路 RS-232/485/422串口，實現遠程控制功能

支持2路 10/100Base-T(x)以太網接口，雙 IP 模式

支持 Reset 鍵恢復出廠設置

RS232 串口提供5路信號，包括RXD，TXD，RTS，CTS，GND

RS485/422 串口提供串口都提供 T/R+,T/R-,R+,R-

支持串口±4KV 防靜電保護，網口1.5KVAC 隔離保護

支持多 MODBUS 主站輪詢

支持 MODBUS 從站數據緩存，加速輪詢響應

支持 web 固件升級

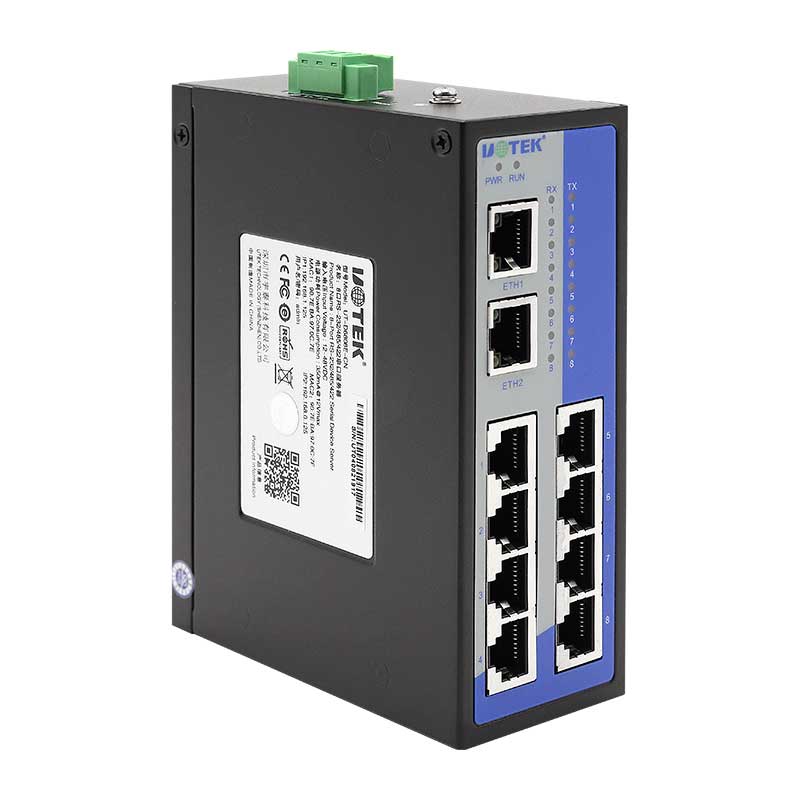

產品概述

該 Modbus 網關可以實現 Modbus TCP 協議到 Modbus RT 協議的轉化，支持帶有 RS-232/485/422接口的 RIU 設備進行連接，Modbus RTU 設備可以當從站，也可以當主站，支持一主多從或者多主多從的模式，可以有效地將大量 Modbus 節點連接至同一網絡，提供更簡單、可定制的網絡集成解決方案。

詳細參數

接口

電源接口:1xDC 座子或 3Pin 5.08 端子，內置防反接

以太網接口:2xRJ45，1x10/100Base-T(x)

串行接口:8XRJ45，三合一

LED 指示燈: PWR 電源指示燈，RUN 運行指示燈

按鍵:1個出廠復位按鍵 RESET

電源需求

輸入電壓:DC-12-48V

功耗

最大輸入功耗:4.2W

機械特性

外殼:IP30防護等級

重量:495g

安裝方式:桌面式/壁掛式安裝

尺寸(長x高x寬):161 mmx37mmx91mm(不含安裝件)

傳輸距離

RS-232:15m

RS-485/422:1200m

工作環境

儲存溫度:-40~85°C

工作溫度:-40~85°C

相對濕度:5%~95%(無凝結)

支持協議

ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS

工作模式

Modbus TCP Server、 Modbus TCP Client

串口參數

接口類型:RS-232、RS-485、RS-422

波特率:300-921600bps

校驗位:None、0dd、Even、Mark、Space

數據位:7、8

停止位:1、2

認證標準

EMC:EN 55032/24

EMI: CISPR 32,FCC Part 15B Class A

EMS:IEC61000-4-2 ESD

IEC61000-4-3 RS

IEC61000-4-4 EF

IEC61000-4-5 Surge

IEC61000-4-6 CS

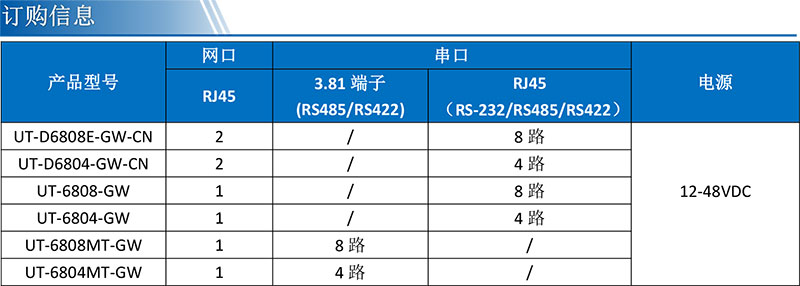

訂購信息

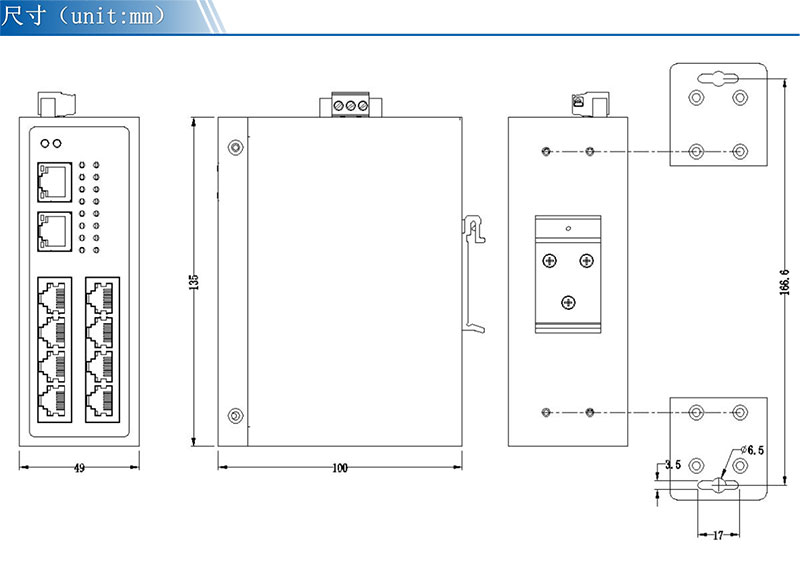

產品尺寸
