產品特點

●采用金屬外殼，多種安裝方式設計，適合于工控現場的應用。

●寬電源輸入（12~57.6VDC），適用不同現場供電方式

●有1個RS232\RS485\RS422串口

●支持較寬波特率范圍300-921600bps,適用不同設備間的應用

●支持多種操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave

●支持升級Web固件升級,方便不同場合特殊應用

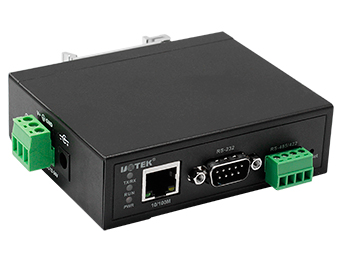

產品概述

    本產品提供Modbus網關功能， 能將多個級聯的ModbusRTU Slave數據轉換成ModbusTCP報文，支持多個ModbusTCP Master訪問控制。或將多個ModbusTCP Slave數據轉換成ModbusRTU報文，支持多個ModbusRTU Master訪問控制。

詳細參數

硬件規格

處理器：32bit LX6 240MHZ微處理器

內存：520K

以太網接口：10/100M（內嵌1.5KV電磁隔離）自適應MDI/MDI-X 以太網接口，接口方式RJ45

串口信號：RS-232、RS-485、RS-422

串口接口方式：DB9和4pin 3.81端子

指示燈：電源指示燈PWR、運行指示燈RUN、串口收發指示燈

電源接口：DC-005 DC座子或者3Pin 5.08端子供電方式,內置有防反接保護,避免正負接錯損壞設備

供電范圍：DC12~57.6V

功能按鍵：1個出廠復位按鍵RESET

最大功耗：12V@100mA

外殼：金屬外殼，保護等級IP30

安裝方式：默認導軌式安裝，固定片安裝（壁掛式可選）

運行環境：

儲存溫度: -40~85°C

工作溫度: -40~85°C

相對濕度: 5% ~95% (無凝結)

海拔：0~4000m

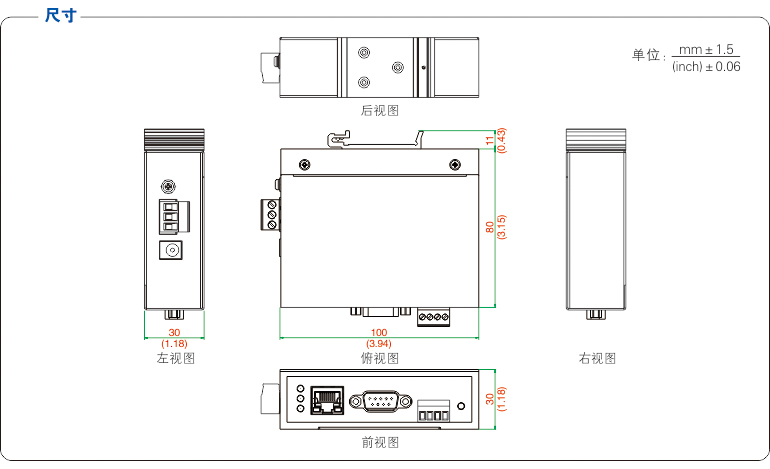

尺寸：L×W×H 100mm×80.8mm×30mm（不含安裝件）

凈重：248g
