產品特點

 ●支持4G全網通網絡制式
 ●支持GPS定位功能
 ●集成1路RS-232/485/422/TTL通訊接口
 ●支持RS-485/422/TTL的1200bps-921600bps的通訊速率
 ●支持RS-232的1200bps-115200bps的通訊速率
 ●接口類型：3.81mm鳳凰端子
 ●SIM卡類型：標準大卡
 ●工作電壓：12-36V DC
 ●工作電流：≤ 150mA@12V
 ●天線阻抗：50歐姆（2M長吸盤天線）
 ●靜電保護：空氣4kV，接觸4kV
 ●浪涌防護：串口：600W

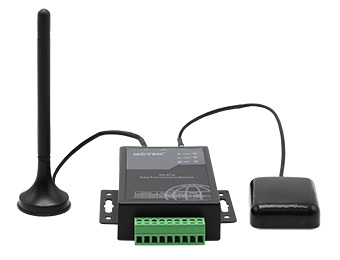

產品概述

    UT-9103系列是基于高通MDM9X07平臺的DTU設備。支持4G全網通，支持CAT 4。設備提供RS232/485/422/TTL接口，用來DTU透傳數據使用。UT-9103提供一路RS232調試接口，用戶可以通過調試接口靈活設置UT-9103設備的運行參數。工業級高標準設計；具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統及工業自動化領域。

詳細參數

規格參數

硬件參數
CPU：高通Cortex-A7 1.2GHz, ARMv7. Total 192 MIPS
FLASH：128MB
RAM：128MB
網絡制式：4G 全網通
接口
天線接口：SMA陰頭
SIM卡：1.8V，自彈式卡槽
串行數據口：RS232/RS485/RS422/TTL，數據口可選(4選1)，
調試口RS232
通信數據速率：
RS-485/422/TTL   1200bps-921600bps
RS-232    1200bps-115200bps

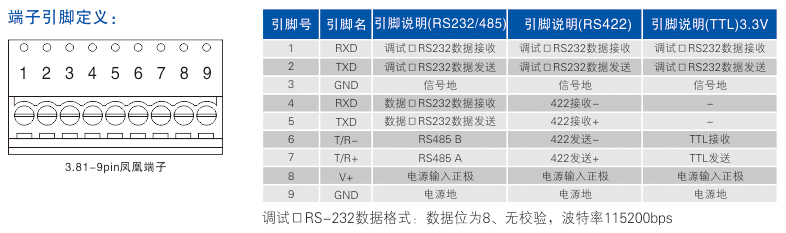

9Pin端子：3.81mm可插拔接線端子，可接14～24AWG線
工作電壓：DC12～36V
工作功耗
工作時功耗：150mA@12V
空閑時平均功耗：100mA@12V

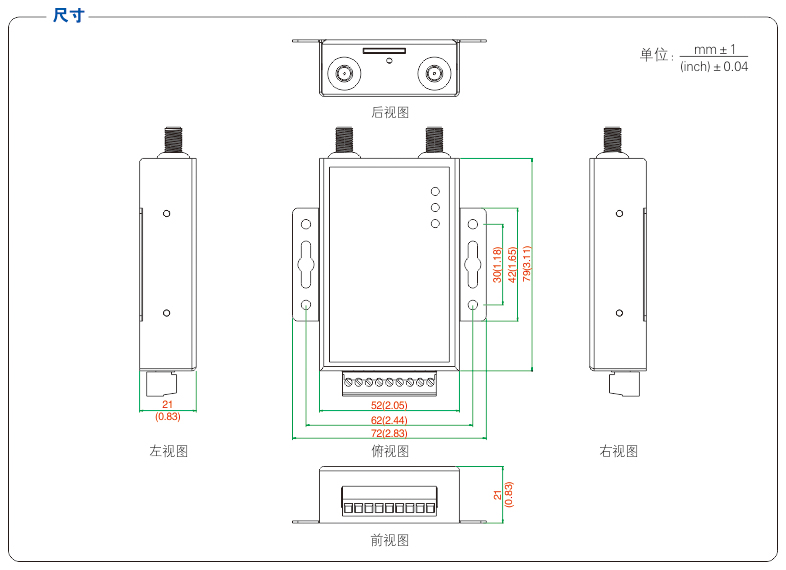

尺寸（長×寬×高）：96mm×72mm×21mm
工作環境
工作溫度：-30℃～75℃
存儲溫度：-40℃～85℃
相對濕度：5～95%（無凝結）
SIM卡：標準大卡
無線參數
無線模塊：工業級LTE無線通信模塊
標準及頻段：
支持全網：FDD-LTE、TDD-LTE、EVDO、WCDMA、
TD-SCDMA  CDMA1X 、GPRS/EDGE
理論帶寬：
FDD-LTE：150Mbps(下行速率)，50Mbps(上行速率)
TDD-LTE：135Mbps(下行速率)，35Mbps(上行速率)
CDMA2000 1X EVDO RevA：3.1Mbps(下行速率)，
1.8Mbps(上行速率)
WCDMA：42Mbps(下行速率)，5.76Mbps(上行速率)
TD-SCDMA：4.2Mbps(下行速率)，2.2Mbps (上行速率)
發射功率：<23dBm
接收靈敏度：<-93dBm
