產品特點

● 采用工業級芯片設計，適用于工業現場惡劣的工作環境

● 保護等級達IP30，外殼和系統安全隔離，適用于工控現場的應用

● 低功耗，支持+6~35VDC寬壓供電，適用于各種現場供電方式

● 符合電力行業DL/T721-2013配電自動化遠方終端標準

● 內嵌看門狗技術，故障自恢復，確保設備穩定運行

● 支持ICMP探測，PPP層心跳、TCP Keepalive以及應用層心跳等檢測死連接機制

● 多級鏈路檢測防掉線機制，確保設備永久在線

● 支持工業串行接口，RS232和RS485

● 支持配置文件的導入和導出功能

● 支持本地及遠程固件升級，節省人力物力

產品概述

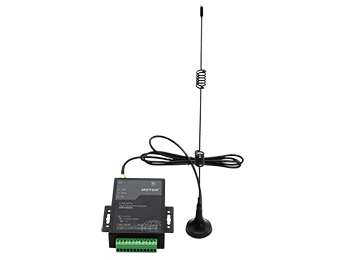

    D9701系列DTU，支持PC端配置工具，AT指令配置，宇泰Device Manager Cloud設備管理云平臺遠程配置和TCP/IP實現了靈活高效的現場或遠程配置等多種配置和管理方式，降低后期維護的難度，大幅提升施工效率，降低系統運營的成本，實現客戶真正體驗到無線通信的方便快捷。

詳細參數

規格參數

GPRS 網絡： 支持無線蜂窩網絡

串口配置：  可通過外部串口進行配置
運行狀態指示： LED顯示運行狀態
安裝方式：  壁掛式或?qū)к壥?可選)
無線 DDN 支持： 支持中國移動的無線 DDN 業務；支持電信/聯通的 VPDN 業務
數據透明傳輸：  將應用數據通明雙向傳輸
長連接模式： 可實時連接應用服務器
本地?cái)?shù)據激活： 在短連接模式下，當 DTU處于休眠狀態時，通過本地?cái)?shù)據發送激活聯網
日志功能：  可通過配置，打開日志開關，從串口輸出日志，方便工程人員觀察運行狀態
多串口通信速率：  支持波特率：4800~128000bps
RS 232/485：  支持 RS 232/485 通信
內嵌看門狗： 支持設備故障自恢復，確保設備穩定運行
NTP時間校驗： 設備聯網，可以與網絡時間同步
恢復出廠設置： 擦除現有配置，寫入默認配置。通過配置程序?qū)崿F(xiàn)
網絡功能
CHAP 認證：  認證方式
PAP 認證： 認證方式

自動認證方式：輪流使用 PAP 和 CHAP 認證方式來?yè)芴?hào)。 上電第一次使用 pap 認證，如果撥號失敗，再次撥號時就使用 chap 認證，再下一次撥號又使用 pap 認證，以此類推。

TCP 層心跳：  在 TCP 層實現對應用服務器的連接偵測

高級功能
升級功能：  通過本地串口進行升級
配置導入/導出功能：  可將DTU內部配置導出，或?qū)浞菖渲脤?dǎo)入至DTU
日志存儲：  將關鍵日志保存到 flash 中，可通過配置工具或串口讀出
多中心功能： 支持雙數據中心備份傳輸及多數據中心同步傳輸，1-4個中心
TCP連接相關參數設置：  為了規避運營商網優參數問題導致的網絡阻塞，打開該功能之后，每隔網絡空閑間隔會向探測主機發送一個字節的 IP 包。
 技術規格
處理器： 工業級32位處理器
4G/LTE網絡： FDD-LTE 制式支持的頻段B1/B3/B5/B8
                      TDD-LTE制式支持的頻段B34/B38/B39/B40/B41
GSM網絡： EDGE/GPRS/GSM支持的頻段1800M/900M
SIM/UIM卡接口： 支持1.8V/3V SIM/UIM卡
                            內置15KV ESD保護
                            1x抽屜式卡座

RS232/RS485

串口1：RS232/RS485

串口2：RS232（可選支持RS485)
數據位：7位、8位
停止位：1位、2位
校驗：無校驗、奇校驗、偶校驗
波特率：1200、2400、4800、9600、14400、19200、38400、56000、115200bps
內置15KV ESD保護
天線接口： 1個外置天線接口，特性阻抗50歐姆，SMA陰頭
指示燈： 電源指示燈PWR，數據燈DATA，網絡指示燈NET
電源接口： 采用端子供電，內置有防反接保護，避免正負接錯損壞設備
供電范圍： +6~35VDC （DC機型）
最大功耗： 1.6W
外殼： 金屬外殼設計，保護等級達IP30

環境溫濕度

儲存溫度: -40~75°C

工作溫度: -30~75°C
相對濕度: 5% ~95% (無凝結)
產品尺寸： LxWxH=91.6x59x22mm（不含天線和安裝件）
