產品特點

● 采用工業級芯片設計，適用于工業現場惡劣的工作環境

● 無風扇設計，滿足工業現場惡劣環境，經久耐用

● 保護等級達IP40，外殼和系統安全隔離，適用于工業控制的應用

● 低功耗，支持+6~48VDC寬壓供電，適用各種現場供電方式

● 支持多種VPN協議（IPsec、L2TP/PPTP、N2N、GRE）來保證數據傳輸的安全性

● 支持4G/3G/2G，WiFi，以太網，WLAN有線多網同時接入，保證網絡更快更穩定運行

● 支持多種工業接口，RS232/RS485/USB等

產品概述

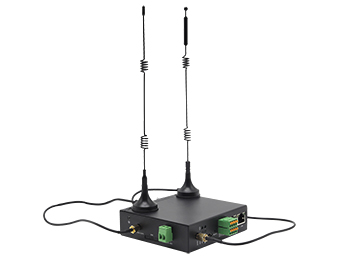

    G9306系列是一款高速率，尺寸小巧，緊湊型的4G工業網關。以無線蜂窩網絡為承載網，支持全網通4G/3G/2G網絡，具有強大的邊緣數據采集能力，在物聯網邊緣節點實現數據優化、實時響應、智能分析，并支持多種VPN協議（IPsec、L2TP/PPTP、N2N、GRE）來保證數據傳輸的安全性。
    G9306系列4G工業網關滿足工業用戶的需求，可無縫對接各類PLC工業組，設備具有多功能性，穩定性和可擴展性等特點。
    G9306系列4G工業網關，具備C/C++二次開發，可根據用戶自身業務實現定制化應用，體現客戶使用價值，可滿足各種工業應用場景。

詳細參數

產品規格

硬件參數

處理器: 580MHz 32位處理器

DRAM容量: 64MB

FLASH容量: 128MB

操作系統: 基于Linux深度定制

4G:

FDD-LTE:B1/B3/B5/B8

TDD-LTE:B38/B39/B40/B41

3G:

WCDMA:B1

CDMA2000

TD-SCDMA: B34/B39

2G:

EDGE/GPRS/GSM:1800MHz/900MHz
CDMA2000 1X: 800MHz

接口

SIM/UIM接口:

支持1.8V/3V SIM/UIM卡

內置15KV ESD保護

1x抽屜式卡座

工業串行接口RS232/RS485：1xRS232/RS485，1xRS232端子接口
內置15KV ESD保護

天線接口： 2個外置天線接口、特性阻抗50歐姆，SMA陰頭，1個4G天線接口，1個WIFI&GPS天線接口

指示燈

1xPWR電源指示燈

1xVPN指示燈

1xNET網絡指示燈

3xSIGNAL網絡信號指示燈

電源接口： 采用端子供電，內置有防反接保護，避免正負接錯損壞設備

實時時鐘： 內置RTC

標準電源： DC12V/1A、支持過載保護、反接保護

復位按鈕： 可將設備的參數配置恢復為出廠值

以太網接口：1x 10/100Mbit/s自適應WAN口，可配置為以太網LAN口
                     1x 10/100Mbit/s自適應以太網LAN口，內置1.5KV電磁隔離保護

USB接口：1xUSB2.0

供電范圍：+6~48VDC （DC機型）

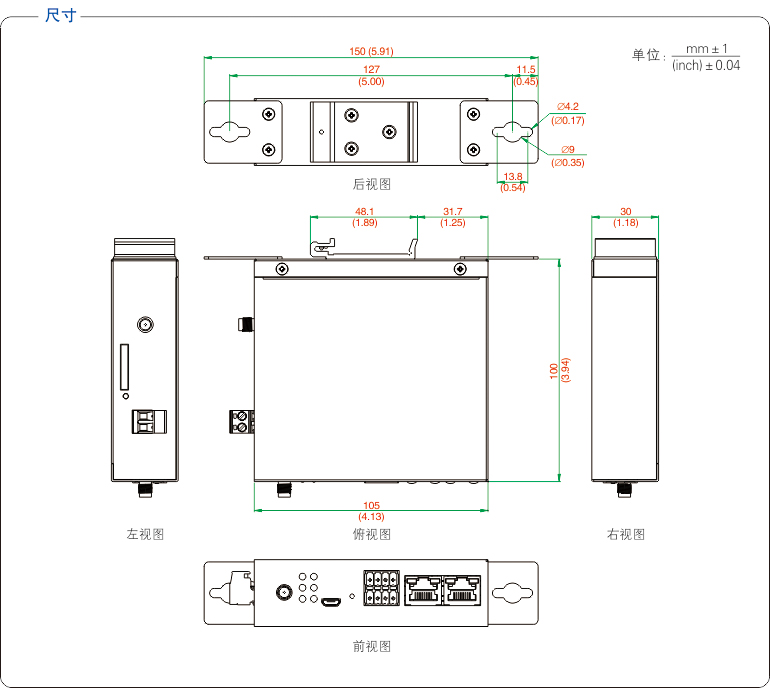

產品尺寸：WxDxH=105x100x30mm（不含天線和安裝件）

空閑電流： 230mA@12VDC

峰值電流： 500mA@12VDC

最大功耗： 6W

環境溫濕度： 儲存溫度: -40~85°C

工作溫度: -30~75°C

相對濕度: 5% ~95% (無凝結)

凈重： 約293g

外殼： 金屬外殼設計，保護等級達IP40

安裝方式： 桌面式、壁掛式或導軌式(可選)

軟件規格

保修期：3年
