產品特點

● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
● 支持全雙工或半雙工模式，并帶有自動協商能力
● 10Mbps，100Mbps自動適應
● 網口支持全自動交叉識別
● 即插即用，方便使用
● 超寬工作溫度：-40℃～85℃
● 可靈活支持各種光纖接口（SC、ST、FC、SFP接口）

產品概述

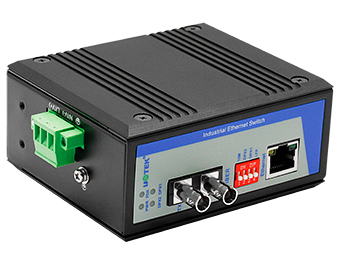

    UT-2601-220系列是百兆網絡光纖收發器，提供1路10/100Base-TX以太網口和1路100Base-FX光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。該系列產品支持-40~85℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸的距離極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。

產品選型

備注：

1、以上產品的光口類型默認為SC接口，另可選ST/FC接口，更多配置可咨詢市場部。

2、產品的后綴“220“表示為電源110/220VAC/DC（88~264VAC/DC）輸入。

詳細參數

規格參數

協議標準
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
接口
光纖端口：1路100Base-FX端口(可選SC\ST\FC\SFP接口)
RJ45端口：1路10/100Base-TX端口，自動偵測，全/半雙工MDI/MDI-X自適應
拔碼開關：10M/100M速率選擇開關，DPX2光口工作狀態選擇開關，DPX1電口工作狀態選擇開關，LFP光口和電口連接狀態檢測開關
LED指示燈：PWR電源燈，FDX光纖指示燈，DPX2光口全/半雙工指示燈，DPX1電口全/半雙工指示燈，RJ網絡指示燈

例如：UT-2601RSM-SC-40-220，其中-R-為接收單纖，-SM-為單模，-SC-光纖接口類型為SC頭，-40-傳輸公里數為40km
纖芯直徑：
多模：50/125、62.5/125
單模：8.3/125、9/125、10/125

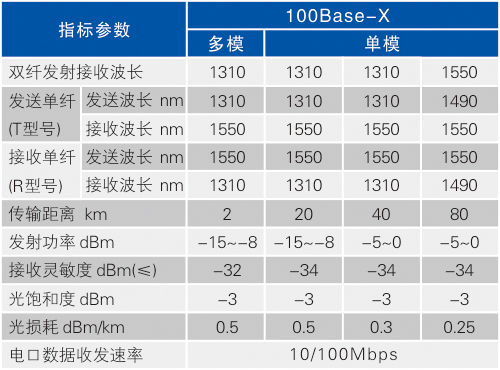

傳輸距離
超五類雙絞線：100m
光纖跳線
單模：1310nm    20/40/60Km
          1550nm    80/100/120Km
多模：1310nm     2Km
交換性能
轉發速率：148810pps
傳輸模式：直接轉發
MAC地址空間：1K
緩存空間：288Kb
最大幀長：9K
電源需求
輸入電壓：110/220V AC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC)
功耗
空載：3.2 W@220VAC
滿負載：4.3 W@220VAC
接口端子：1個可插拔的3針接線端子
機械特性
外殼：IP40防護等級
重量：560g
安裝方式：導軌式安裝\壁掛式安裝

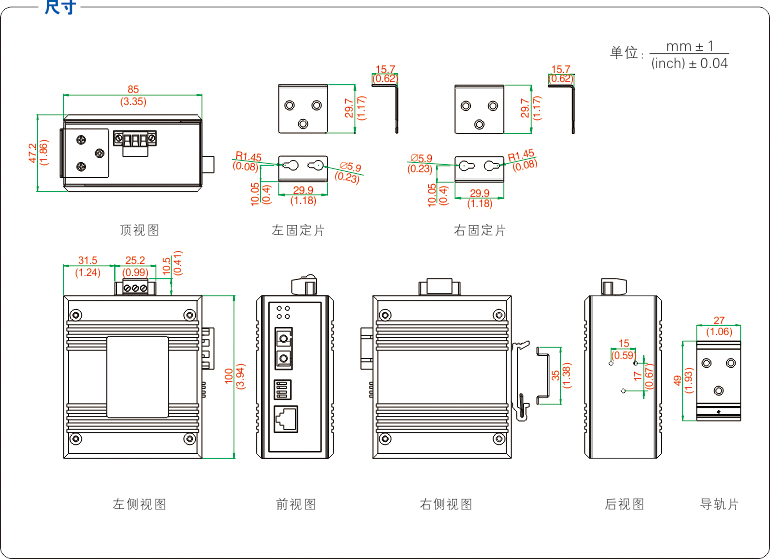

尺寸：100mm×85mm×47.2mm
工作環境
工作溫度：-40℃~85℃
存儲溫度：-40℃~85℃
相對濕度：0~95%（無凝露）
行業標準
EMI：
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)

保修期：3年
