簡介

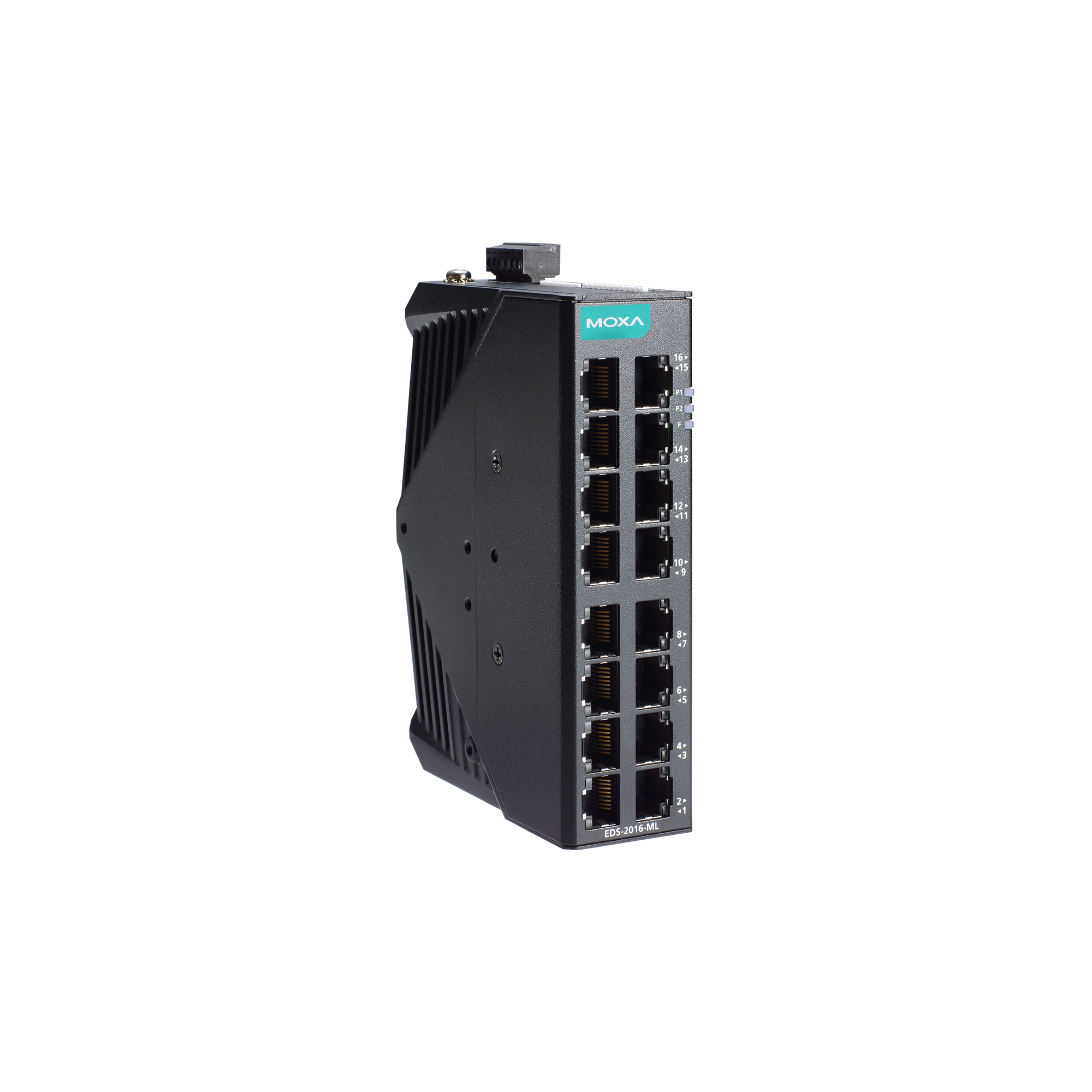

    EDS-2016-ML 系列工業以太網交換機配備多達 16 個 10/100M 電口，其中 2 個可選配有 SC/ST 接頭的光纖端口，非常適合需要工業以太網連接的應用。此外，為了提供多功能性以滿足不同行業的應用，EDS-2016-ML 系列允許用戶通過外部面板上的 DIP 開關啟用或禁用 QoS 功能、廣播風暴保護和端口中斷報警功能。

    除了體積小巧外，EDS-2016-ML 系列還支持 12/24/48 VDC 冗余雙電源輸入、導軌式安裝、高水平 EMI/EMC 等級、-10 至 60°C 工作溫度，并提供 -40 至 75°C 寬溫型號。EDS-2016-ML 系列還通過了 100% 燒機測試，以確保其在現場能夠可靠地運行。

特點

•  10/100BaseT(X)（RJ45 接頭）、100BaseFX（多模/單模、SC 或 ST 接頭）

• 支持 QoS，可處理高流量傳輸中的關鍵數據

• 電源故障和端口中斷時，可通過繼電器輸出警告

• IP30 等級防護

• 12/24/48 VDC 冗余雙電源輸入

• 支持 -40 至 75°C 工作溫度（-T 型號）

規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

EDS-2016-ML：16

EDS-2016-ML-T：16

EDS-2016-ML-MM-SC：14

EDS-2016-ML-MM-SC-T：14

EDS-2016-ML-MM-ST：14

EDS-2016-ML-MM-ST-T：14

EDS-2016-ML-SS-SC：14

EDS-2016-ML-SS-SC-T：14

速率自適應

全/半雙工模式

自動 MDI/MDI-X 連接

● 100BaseFX 端口（多模 SC 接頭）

EDS-2016-ML-MM-SC：2

EDS-2016-ML-MM-SC-T：2

● 100BaseFX 端口（多模 ST 接頭）

EDS-2016-ML-MM-ST：2

EDS-2016-ML-MM-ST-T：2

● 100BaseFX 端口（單模 SC 接頭）

EDS-2016-ML-SS-SC：2

EDS-2016-ML-SS-SC-T：2

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3x，用于流量控制

IEEE 802.1p，用于服務等級

● 光纖

DIP 開關配置

● 以太網接口

QoS，廣播風暴保護，端口中斷報警

輸入/輸出接口

● 報警功能通道

純電阻性負載：1 A @ 24 VDC

交換特性

● MAC 地址表大小

8 K

● 數據包緩沖區大小

2 Mb

● 處理類型

存儲轉發

電源參數

● 連接

1 個可拆卸 6 觸點接線端子

● 輸入電流

EDS-2016-ML：0.108 A @ 24 VDC

EDS-2016-ML-SS-SC：0.204 A @ 24 VDC

EDS-2016-ML-MM-SC：0.192 A @ 24 VDC

EDS-2016-ML-MM-ST：0.204 A @ 24 VDC

● 輸入電壓

12/24/48 VDC，冗余雙電源輸入

● 工作電壓

9.6 至 60 VDC

● 過載電流保護

支持

● 反接保護

支持

機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

EDS-2016-ML：36 x 135 x 95 mm（1.41 x 5.31 x 3.74 英寸）

EDS-2016-ML-MM-SC：58 x 135 x 95 mm（2.28 x 5.31 x 3.74 英寸）

● 重量

非光纖型號：486 g (1.07 lb)

光纖型號：648 g (1.43 lb)

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

● 工作溫度

EDS-2016-ML：-10 至 60°C（14 至 140°F）

EDS-2016-ML-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 安全

UL 61010-2-201、EN 62368-1(LVD)

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 MHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 軌道交通

EN 50121-4

● 振動

IEC 60068-2-6

● 沖擊

IEC 60068-2-27

● 自由落體

IEC 60068-2-32

MTBF

● 時間

2,070,826 小時

● 標準

Telcordia (Bellcore)，GB

保修

● 保修期限

5 年
