簡介

EDS-518E 為18 端口千兆網管型以太網交換機。它配備4 個combo 千兆以太網絡端口，可使用內置的RJ45 電口或選用的SFP 端口作為千兆光纖以太網絡連接應用。EDS-518E 提供Turbo Ring 和Turbo Chain，RSTP/STP 及MSTP 冗余以太環網，提高您的骨干網絡的可靠性，并且支持各項智能化網絡管理功能，EDS-518E 還支持先進的管理和安全特性。此外，EDS-518E 系列專為嚴苛工業環境而設計，用于有限安裝空間和高保護水平要求, 如海上、鐵路線路、石油和天然氣、工廠自動化和過程自動化。

優勢和特點

? 命令行界面（CLI），可快速配置主要網管功能

? 獲得IPv6 Ready 標志（IPv6 標志委員會認證）

? IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

? DHCP Opition 82，用于以不同策略分配IP 地址

? 支持EtherNet/IP，PROFITNET 和Modbus/TCP 工業以太網協議

? 兼容PROFINET 協議，進行透明數據傳輸

? 支持Turbo Ring，Turbo Chain（自愈時間＜ 20ms @250臺交換機），RSTP/STP 和MSTP 網絡冗余

? IGMP Snooping 和GMRP 過濾組播封包

? 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 協議，簡易網絡規劃

? 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性

? 支持鏈路聚合，最大化利用帶寬

? 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS 和SSH，加強網絡安全性

? 支持SNMPv1/v2c/v3 不同等級的網絡管理協議

? 采用RMON 有效提升網絡監測和預測能力

? Fiber Check? 提供綜合的光纖數字診斷監控（DDM）功能，以及針對MST/MSC/SSC/SFP 光纖端口的事件告警

? 支持帶寬管理，確保網絡穩定性

? 支持基于MAC 地址的端口鎖定，防止非法入侵

? 支持端口鏡像功能，便于在線調試

? 通過E-mail 和繼電器輸出自動報告意外事件

? 通過ABC-02-USB（自動配置備份）為系統配置備份/ 恢復和固件升級

? 4個千兆端口、14個快速以太網端口

? 支持 Turbo Ring，Turbo Chain (自愈時間 < 20 毫秒@ 250 交換機)，RSTP/STP 和MSTP 用于以太網冗余

? TACACS+，SNMPv3，IEEE 802.1X，HTTPS 和 SSH來增強網絡安全性

? 通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility 和ABC-02 輕松管理網絡

? 支持 EtherNet/IP，PROFITNET, 及Modbus/TCP 協議為設備提供管理及監控

? Fiber Check? -- 綜合的光傳輸狀態監控，及MST/MSC/SSC/SFP 光口告警

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1x適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option66/67/82，SSH，SNMP Inform，EtherNet/IP，PROFITNET，Modbus/TCP，LLDP，IEEE 1588v2 PTP，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3x flow control，back pressure flow control
交換機屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP 組：256
MAC地址表大小：8 K
封包緩沖區大小：1 Mbit
接口RJ45端口：10/100BaseT(X) 或 10/100/1000BaseT(X) 自動偵測率
光纖端口：100BaseFX (SC/ST connector) 和100/1000BaseSFP 插槽
控制口：USB串行控制臺( B類型接口)
儲存口：USB 儲存口 (A類型接口)
LED指示燈：PWR1，PWR2，STATE，FAULT，10/100M (TPport)，100M (fiber port)，100/1000M (Gigabit port)，MSTR/HEAD，CPLR/TAIL
報警觸點：報警輸出：1路繼電器輸出，電流負載能力1 A@24VDC
數字輸入：電氣隔離、共地
? 狀態“1”：+13 ~ +30 V
? 狀態“0”：-30 ~ +3 V
? 最大輸入電流：8 mA
按鈕：重置按鈕

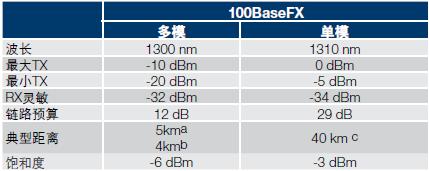

光釬

a. 50/125 μm，800 MHzkm光纖線纜
b. 62.5/125 μm，500 MHzkm光纖線纜
c. 9/125單模光纖線纜
電源需求輸入電壓：12/24/48/-48 VDC ，雙冗余輸入
輸入電流：
EDS-518E-4GTXSFP：0.75A @ 24 V
EDS-518E-MM-ST/SC-4GTXSFP：0.61A @ 24 V
EDS-518E-SS-SC-4GTXSFP：0.61A @ 24 V
過載保護：提供
接口：2個可插拔的4針接線端子
反接保護：提供
機械特性外殼：金屬外殼，IP30防護等級
尺寸：94 x 135 x 137 mm (3.7 x 5.31 x 5.39 in)
重量：1,518g
安裝方式：導軌、壁掛（可選套件）
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140°F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167°F)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185°F)
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508
Hazardous Location：UL/cUL Class 1 Division 2 Groups A/B/C/D,ATEX Zone 2 Ex nA nC IIC (Pending)
EMI：FCC Part 15 Subpart B Class A
EMS：EN 61000-6-2 (Industrial)，EN 61000-4-2 (ESD) Level 4，EN 61000-4-3 (RS) Level 3，EN 61000-4-4 (EFT) Level 4，EN61000-4-5 (Surge) Level 4，EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Traffic Control： NEMA TS2
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）時間：723,953
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
