規格型號：MPC-2101 系列
產品簡述：10 英寸工業無風扇平板計算機
簡介
MPC-2101 10 英寸平板計算機搭載 E3800 系列 Intel Atom? 處理器，為工業環境提供了一個可靠耐用的多功能平臺。每個接口均配有 IP66 防護等級的 M12 接頭，可支持防振防水的連接。MPC-2101 平板計算機配備 2 個軟件可選的 RS-232/422/485 串口和 2 個以太網 LAN 端口，并提供支持本地網絡冗余功能的多種串口界面和高速 IT 通信。
MPC-2101 系列平板計算機支持寬溫工作（-40 至 70°C），且無風扇、流線型的設計，可實現高效散熱，使其成為易振動、惡劣、高溫戶外環境中極其可靠的工業平臺之一。 MPC-2101 采用 1000 尼特 LCD 面板，提供日光下可視、多點觸控的電容屏，為用戶帶來一流的用戶體驗。

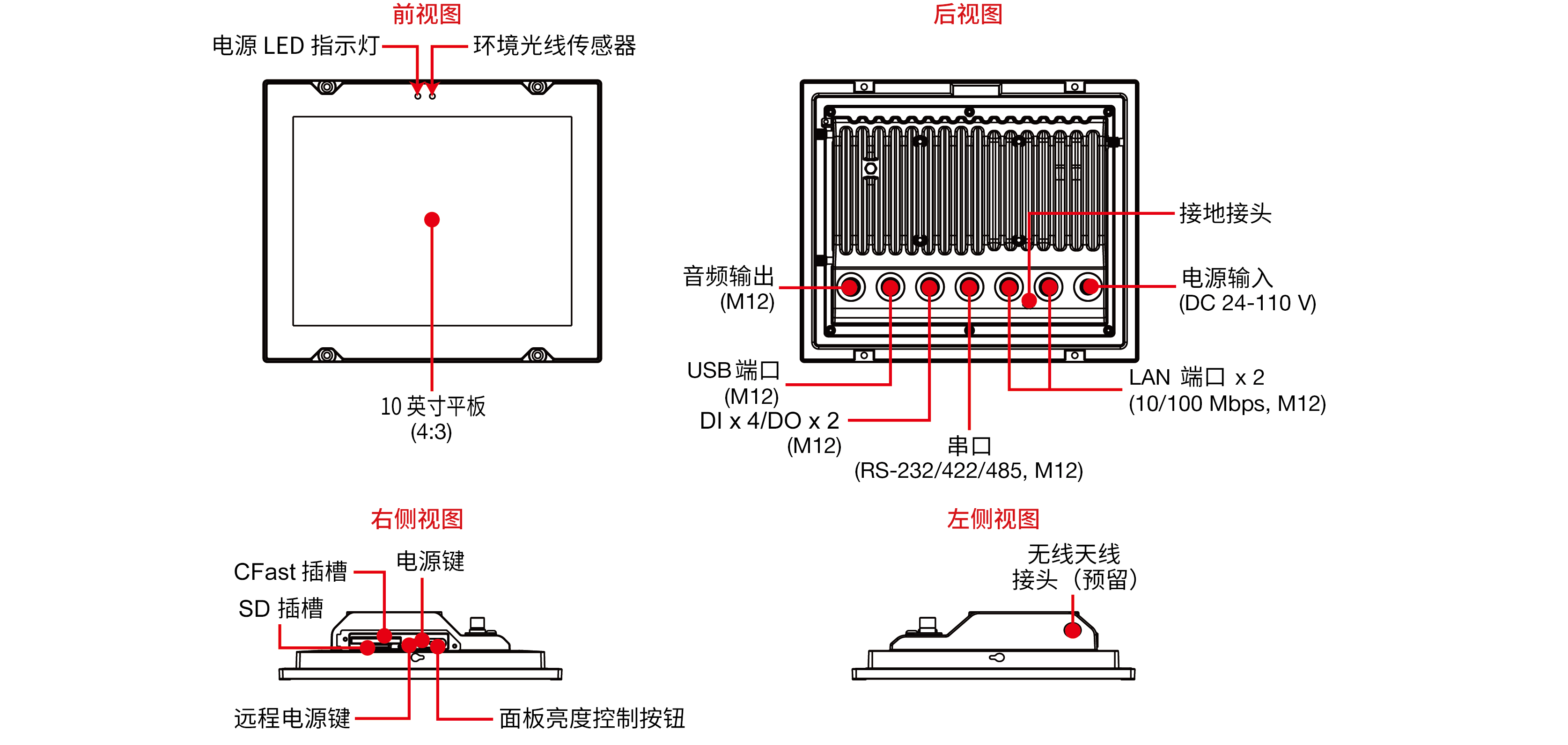

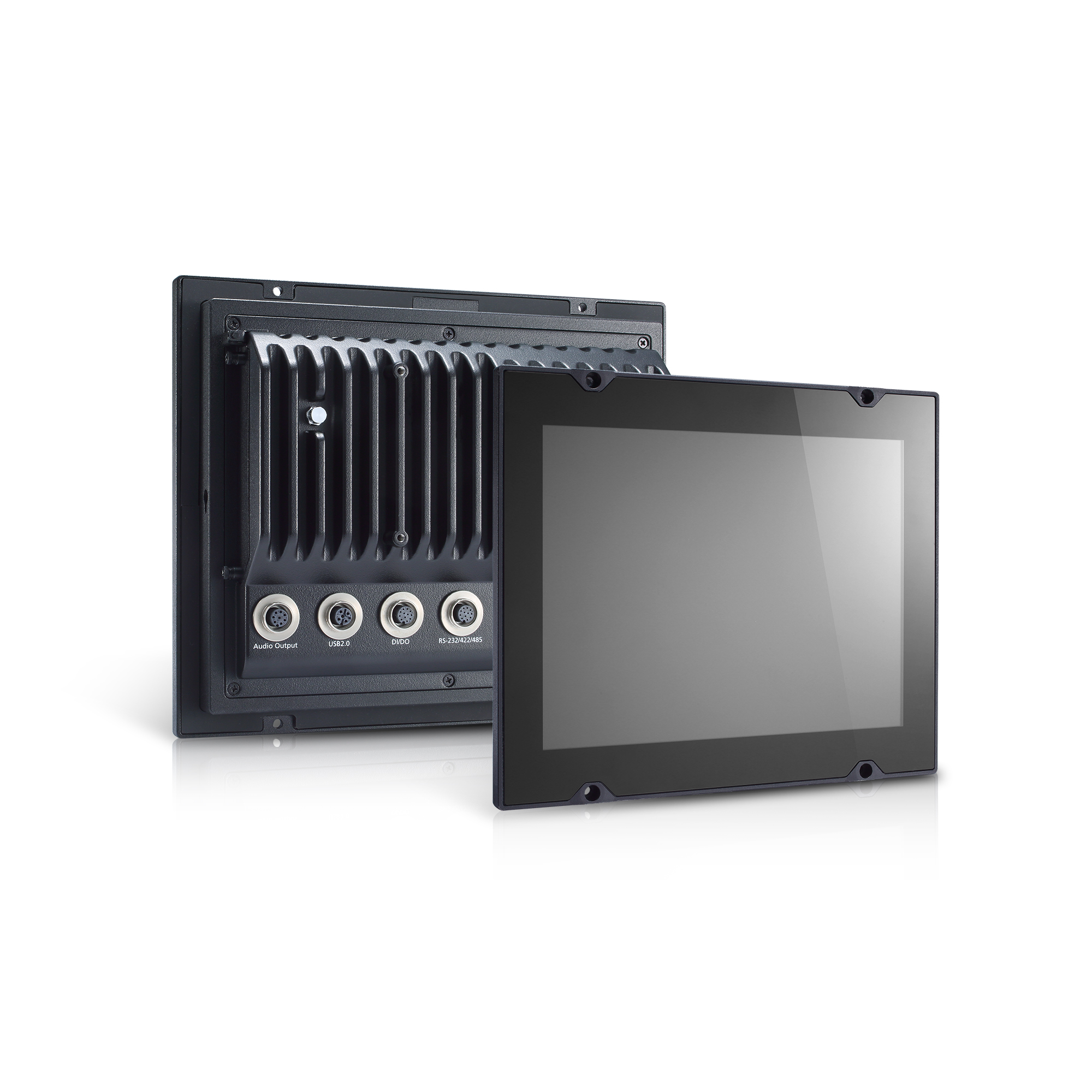

外觀
特點
10 英寸平板計算機
Intel Atom? 處理器 E3845 1.91 GHz
1000 尼特日光下可視 LCD
-40 至 70°C 寬溫設計，無風扇或加熱器
符合 EN 50155:2017 標準
規格
計算機
● CPU
Intel Atom? 處理器 E3845（2M 緩存，1.91 GHz）
● 圖形控制器
Intel? HD Graphics
● 系統內存預裝
4（最大容量 8GB）GB DDR3L
● 系統內存插槽
SODIMM DDR3/DDR3L 插槽 x 1
● 預裝 OS
MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E： 預裝 64 位 Windows Embedded Standard 7 (WS7P)
MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX：預裝 Linux 9
● 存儲卡槽
CFast 插槽 x 1
SD 插槽 x 1，SD 3.0 (SDHC/SDXC) 插槽
● 預裝存儲
MPC-2101-E4-CT-T-W7E：32 GB CFast 卡
MPC-2101-E4-LB-CT-T-W7E：32 GB CFast 卡
MPC-2101-E4-CT-T-LX：16 GB CFast 卡
MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E：32 GB CFast 卡
MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX：16 GB CFast 卡
● 擴展插槽
Mini PCIe
● 支持的 OS
Windows Embedded Standard 7 (WS7P) 64 位
適用于嵌入式系統的 Windows 7 Pro
Windows 10 Embedded IOT Ent 2016 LTSB Entry 64 位
Windows 10 Pro 64 位
Moxa 工業 Linux (Debian 9)
計算機接口
● 數字輸出
DO x 2 (M12 A-code)
● 數字輸入
DI x 4 (M12 A-code)
● 串口
RS-232/422/485 端口 x 1 (M12 A-code 12P)
● USB 2.0
USB 2.0 接口 x 1 (M12 A-code 5P)
● 以太網端口
自適應 10/100 Mbps 端口 (M12 D-coded 4P) x 2
LED 指示燈
● 系統
電源 x 1
顯示
● 面板尺寸
10 英寸可視圖像
● 點距 (RGB)
0.240 (H) x 0.240 (V) mm
● 對比度
1000:1
● 有效顯示區
210.4 (H) x 157.8 (V) mm
● 長寬比
4:3
● 視角
176°/176°
● 最大顏色數量
16.2M（8-bit/顏色）
● 響應時間
5 ms（灰階）
● 像素
1024 x 768
● 光強度（亮度）
500/1000 cd/m2
觸摸功能
● 觸摸支持點
4 點
● 觸摸類型
電容式觸摸 (PCAP)
● 支持戴手套操作
是
串口界面
● 波特率
50 bps 至 115.2 kbps
● 數據位
5、6、7、8
● 流量控制
RTS/CTS、XON/XOFF
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1、1.5、2
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
電源參數
● 輸入電壓
24 至 110 VDC
機械特性
● 尺寸
256.9 x 214.4 x 58.9 mm（10.11 x 8.44 x 2.32 英寸）
● 外殼
金屬
● IP 等級
IP66
● 重量
2,080 g (4.59 lb)
工作環境
● 相對濕度
5 至 95%（非冷凝）
● 工作溫度
-40 至 70°C（-40 至 158°F）
● 存儲溫度（含包裝）
-40 至 70°C（-40 至 158°F）
安規認證
● EMI
CISPR 32，FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 機械防護等級
IEC 60529，IP 等級
● 安全
IEC 62368-1、IEC 60950-1、UL 62368-1
● 沖擊
EN 50155 標準
● EMC
EN55032/35
● 振動
EN 50155 標準
聲明
● 綠色產品
RoHS、CRoHS、WEEE
保修
● 保修期限
系統：3 年
LCD：1 年
