計算機

● CPU

Armv7 Cortex-A7 雙核 1 GHz

● DRAM

2 GB DDR3L

● 預裝存儲

16 GB eMMC

● 預裝 OS

Moxa 工業 Linux（Debian 9，Kernel 4.4）

● 支持的標簽數

2048

計算機接口

● TPM

TPM v2.0

● USB 2.0

USB 2.0 接口 x 1，type A 接頭

● Wi-Fi 天線接頭

RP-SMA x 2

（不包括 AIG-301-AZU-LX/T-AZU-LX 型號）

● 蜂窩天線接頭

SMA x 2

（不包括 AIG-301-AZU-LX/T-AZU-LX 型號）

● GPS 天線接頭

SMA x 1（不包括 AIG-301-AZU-LX/T-AZU-LX 型號）

● 擴展插槽

AIG-301-CN-AZU-LX/T-CN-AZU-LX：mPCIe 插槽 x 2

所有其他型號：mPCIe 插槽 x 1

● 按鈕

復位按鈕

復位為出廠默認設置

● 數字輸入

DI x 4

● 數字輸出

DO x 4

● SIM 數量

2

● SIM 格式

Nano

（不包括 AIG-301-AZU-LX/T-AZU-LX 型號）

以太網接口

● 電磁隔離保護

1.5 kV（內置）

● 10/100/1000BaseT(X) 端口（RJ45 接頭）

2

以太網軟件特性

● 工業協議

Modbus TCP Client (Master)

通用 MQTT

Azure IoT 設備

AWS IoT Core

Azure IoT Edge

OPC UA 服務器

Sparkplug B 客戶端

● 配置選項

Web Console (HTTP/HTTPS)

ThingsPro 代理實用程序

● 對時服務

NTP Server/Client

GPS

串口界面

● Console 端口

1 x 4-pin 接頭

● 端口數量

2

● 接頭

DB9 公頭

● 波特率

300 bps 至 921.6 kbps

● 數據位

7，8

● 流量控制

用于 RS-485 的 ADDC（數據流向自動控制），RTS/CTS，XON/XOFF

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1，2

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

● 工業協議

Modbus RTU/ASCII Master

CAN 接口

● 端口數量

1

● 接頭

DB9 公頭

● 波特率

10 至 1000 kbps

● 工業協議

CAN 2.0A

CAN 2.0B

● 信號

CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

● 隔離保護

2 kV（內置）

數字輸入

● 接頭

彈簧式 Euroblock 端子

● 傳感器類型

濕接點 (NPN)

干接點

● 干接點

關：斷路

開：GND 短路

● 濕接點 (DI ~ COM)

開：10 至 30 VDC

關：0 至 3 VDC

● 隔離保護

3K VDC

數字輸出

● 接頭

彈簧式 Euroblock 端子

● 額定電流

200 mA/通道

● I/O 類型

Sink（漏型）

● 電壓

24 VDC

額定電壓，開啟集電極后可達到 30 VDC

蜂窩接口

● 蜂窩標準

LTE Cat.4

● 頻段選擇 (US)

LTE 頻段 2 (1900 MHz) / LTE 頻段 4 (1700 MHz) / LTE 頻段 5 (850 MHz) / LTE 頻段 13 (700 MHz) / LTE 頻段 17 (700 MHz)

UMTS/HSPA 850 MHz / 1900 MHz

運營商認證：Verizon，AT&T

● 頻段選擇 (EU)

LTE 頻段 1 (2100 MHz) / LTE 頻段 3 (1800 MHz) / LTE 頻段 5 (850 MHz) / LTE 頻段 7 (2600 MHz) / LTE 頻段 8 (900 MHz) / LTE 頻段 20 (800 MHz)

UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

● 頻段選擇 (APAC)

LTE 頻段 1 (2100 MHz) / LTE 頻段 3 (1800 MHz) / LTE 頻段 5 (850 MHz) / LTE 頻段 7 (2600 MHz) / LTE 頻段 8 (900 MHz) / LTE 頻段 28 (700 MHz

UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

GPS 接口

● 接收類型

GPS/GLONASS/Galileo

先進的 GNSS 解決方案

● 精度

位置2.0 m @CEP50

● 采集

輔助開始：1.1 秒

冷卻開始：29.94 秒

● 靈敏度

冷卻開始：-145 dBm

監測-160 dBm

● 時間脈沖

0.25 Hz 至 10 MHz

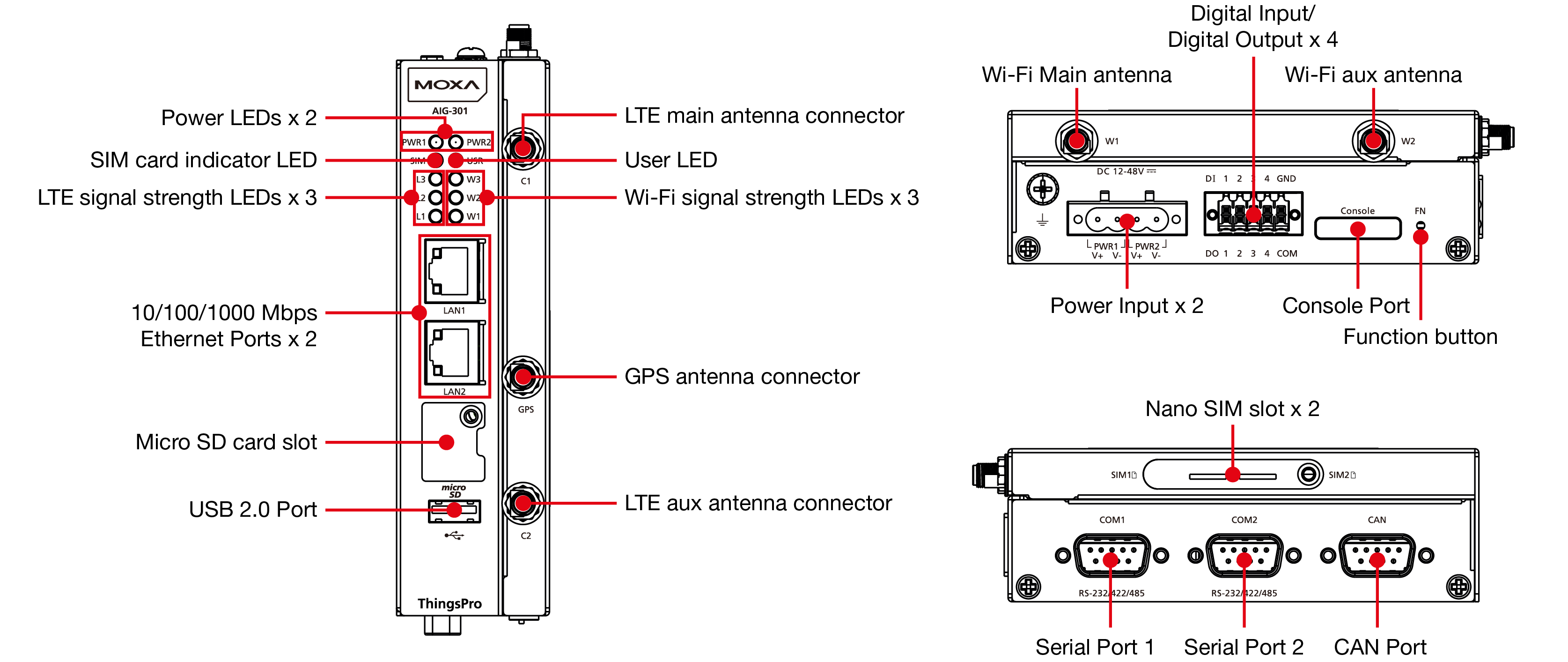

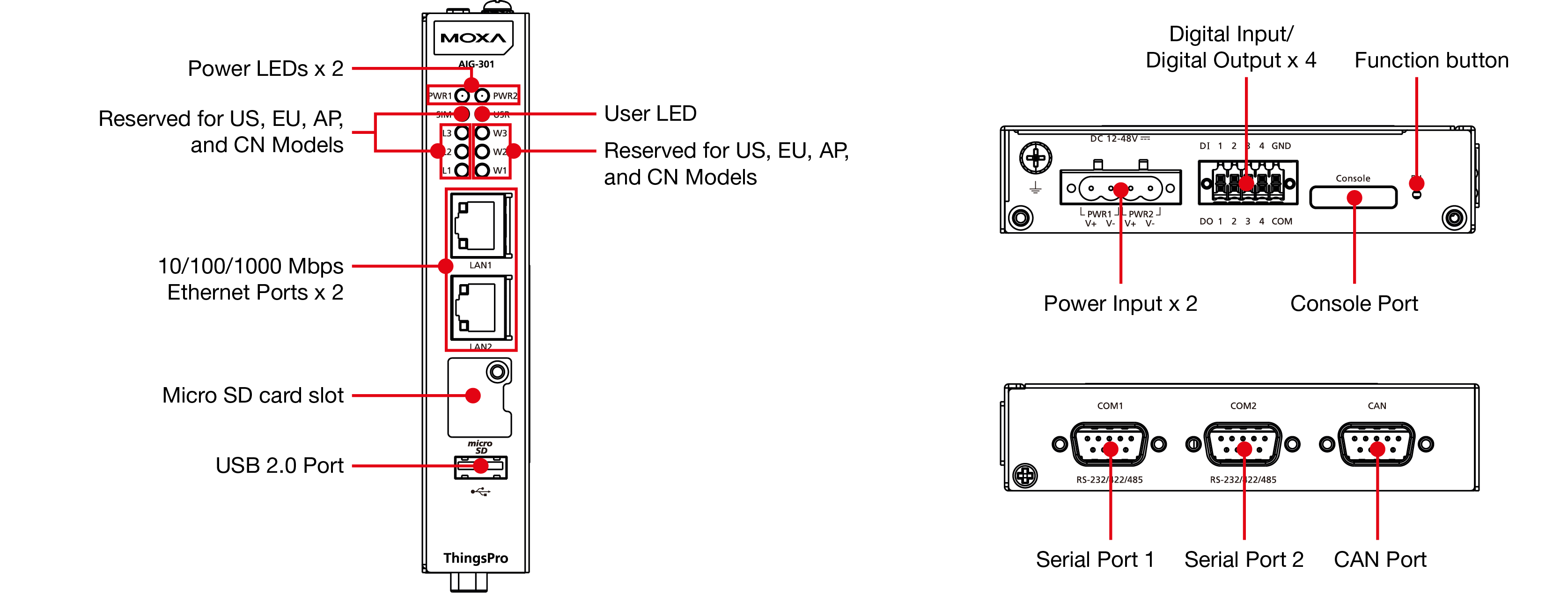

LED 指示燈

● 系統

電源 x 2

用戶 x 1

SIM 卡指示燈 x 1

● LAN

每個端口 2 個 (10/100/1000 Mbps)

● 無線信號強度

蜂窩/Wi-Fi x 6

Azure IoT Edge

● 支持的版本

v1.4.10

● 驗證方法

手動/連接字符串

DPS / TPM

DPS / 對稱加密

DPS / X.509 證書

● Azure 直接方法

重啟

軟件升級

遠程 API 調用

● Azure 模塊（雙重）

設備配置

● Moxa 功能

自定義有效負載

消息組

Sparkplug B 客戶端

● 支持的版本

v2.2

● 節點命令 (NCMD)

下一個代理

重啟

更新

● Moxa 功能

存儲轉發

自定義有效負載

OPC UA 服務器

● 客戶端連接數

10

● 安全

使用策略 Basic128Rsa15、Basic256 和 Basic256Sha256 進行簽名和加密

● 用戶驗證和授權

用戶名/密碼

● 支持的策略

OPC UA v1.02

● 支持的標簽數

1024

通用 MQTT 客戶端

● 支持的版本

v3.1.1

v3.1

● QoS 級

0、1、2

● 驗證方法

用戶名和密碼

● 安全傳輸

TLS 1.0

TLS 1.1

TLS 1.2

● 本地功能

保持活動狀態

保留消息

清除會話

遺囑消息

● Moxa 功能

存儲轉發

自定義有效負載

遠程 API 調用

Azure IoT 設備

● 支持的連接協議

MQTT

基于 WebSocket 的 MQTT

AMQP

基于 WebSocket 的 AMQP

● 驗證方法

對稱密鑰

X.509 證書

● Azure 直接方法

重啟

軟件升級

遠程 API 調用

AWS IoT Core

● QoS 級

0,1

● 驗證方法

X.509 證書

私鑰

受信根 CA

● 本地功能

保持活動狀態

● Moxa 功能

存儲轉發

自定義有效負載

● 可通過作業調用命令

重啟

軟件升級

遠程 API 調用

Modbus RTU/ASCII

● 模式

Master

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大命令數量

每個端口 256 個

● 連接設備的最大數量

62

Modbus TCP

● 模式

Client (Master)

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大 Server 連接數量

64

● 最大命令數量

2048

電源參數

● 電源輸入數量

冗余雙電源輸入

● 輸入電壓

12 至 48 VDC

● 電源接頭

4-pin 接線端子

● 電源功耗

AIG-301-AZU-LX/T-AZU-LX：4.8 W

AIG-301-CN-AZU-LX/T-CN-AZU-LX：6.0 W

所有其他模型：8.4 W

● 輸入電流

AIG-301-AZU-LX/T-AZU-LX：0.4 A @ 12 VDC

AIG-301-CN-AZU-LX/T-CN-AZU-LX：0.5 A @ 12 VDC

所有其他模型：0.7 A @ 12 VDC

可靠性

● 自動重啟觸發器

外部 WDT（看門狗計時器）

機械特性

● 外殼

金屬

SECC

● 安裝

導軌式安裝

壁掛式安裝（附可選套件）

● IP 等級

IP30

● 重量

AIG-301-AZU-LX/T-AZU-LX：560 g (1.23 lb)

AIG-301-CN-AZU-LX/T-CN-AZU-LX：745 g (1.64 lb)

所有其他模型：750 g (1.65 lb)

AIG-301-AZU-LX/T-AZU-LX：141.5 x 120 x 27 mm（5.7 x 4.72 x 1.06 英寸）

所有其他模型：141.5 x 120 x 39 mm（5.7 x 4.72 x 1.54 英寸）

環境限值

● 工作溫度

標準溫度模型：

AIG-301-US-AZU-LX、AIG-301-EU-AZU-LX、AIG-301-APAZULX、AIG-301-CN-AZU-LX：-20 至 70°C（-4 至 158°F）

AIG-301-AZU-LX：-20 至 85°C（-4 至 185°F）

寬溫模型：

AIG-301-T-US-AZU-LX、AIG-301-T-EU-AZU-LX、AIG- 301-TAPAZU-LX、AIG-301-T-CN-AZU-LX：-40 至 70°C（-40 至 158°F）

AIG-301-T-AZU-LX：-40 至 85°C（-40 至 185°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 沖擊

IEC 60068-2-27

● 振動

2 個 Grms @ IEC 60068-2-64，隨機波，5 至 500 Hz，每個軸 1 小時（未連接 USB 設備）

安規認證

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：1 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 安全

UL 62368-1

EN 62368-1

● 運行商認證

AT&T

Verizon

NCC

● 綠色產品

RoHS、CRoHS、WEEE

● 危險環境

Class I Division 2，ATEX

MTBF

● 時間

AIG-301-AZU-LX/T-AZU-LX：794,092 小時

AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-AP-AZU-LX/T-AP-AZU-LX：683,818 小時

● 標準

Telcordia (Bellcore) 標準 TR/SR

保修

● 保修期限

5 年
