規格型號：UC-3100 系列
產品簡述：Arm Cortex-A8 1 GHz IIoT 網關，內置 LTE Cat.1 和 Wi-Fi 模塊
簡介
Moxa 推出的 UC-3100 系列計算機可作為現場智能網關進行數據預處理和傳輸，并可用于其他嵌入式數據采集應用。 此系列包括 9 種型號，各型號支持不同的無線選項和協議。UC-3100 采用先進的散熱設計，非常適用于 -30 至 70°C 的溫度范圍。實際上，Wi-Fi 和 LTE 連線在冷熱環境下均可使用，從而可最大限度地提高在最惡劣環境下的“數據預處理”和“數據傳輸”能力。
UC-3100 不止是硬件解決方案。為了使用戶通過 Moxa 的 ARM 架構計算機獲取更好的體驗，UC-3100 支持以下軟件功能，提供用戶最適合其應用的配置。
高性能 VPN；以太網吞吐量超過 70 Mbps，采用 AES-256 加密
強大的文件系統，可避免系統因固件升級故障而卡頓
Real COM 模式，可提供 Moxa NPort 產品的控制界面
此外，Moxa 還提供為期 10 年的 Linux OS 支持。平均每 2 至 3 年發布新版 Debian 庫，用戶創建的可靠解決方案能獲得持續支持。
應用
遠程終端設備 (RTU)
數據采集
M2M 通信（智能網關）
數字看板
工廠自動化
車載監控器/數據記錄儀（交通）
可編程路由器
能源利用優化
預測性維護
資產管理

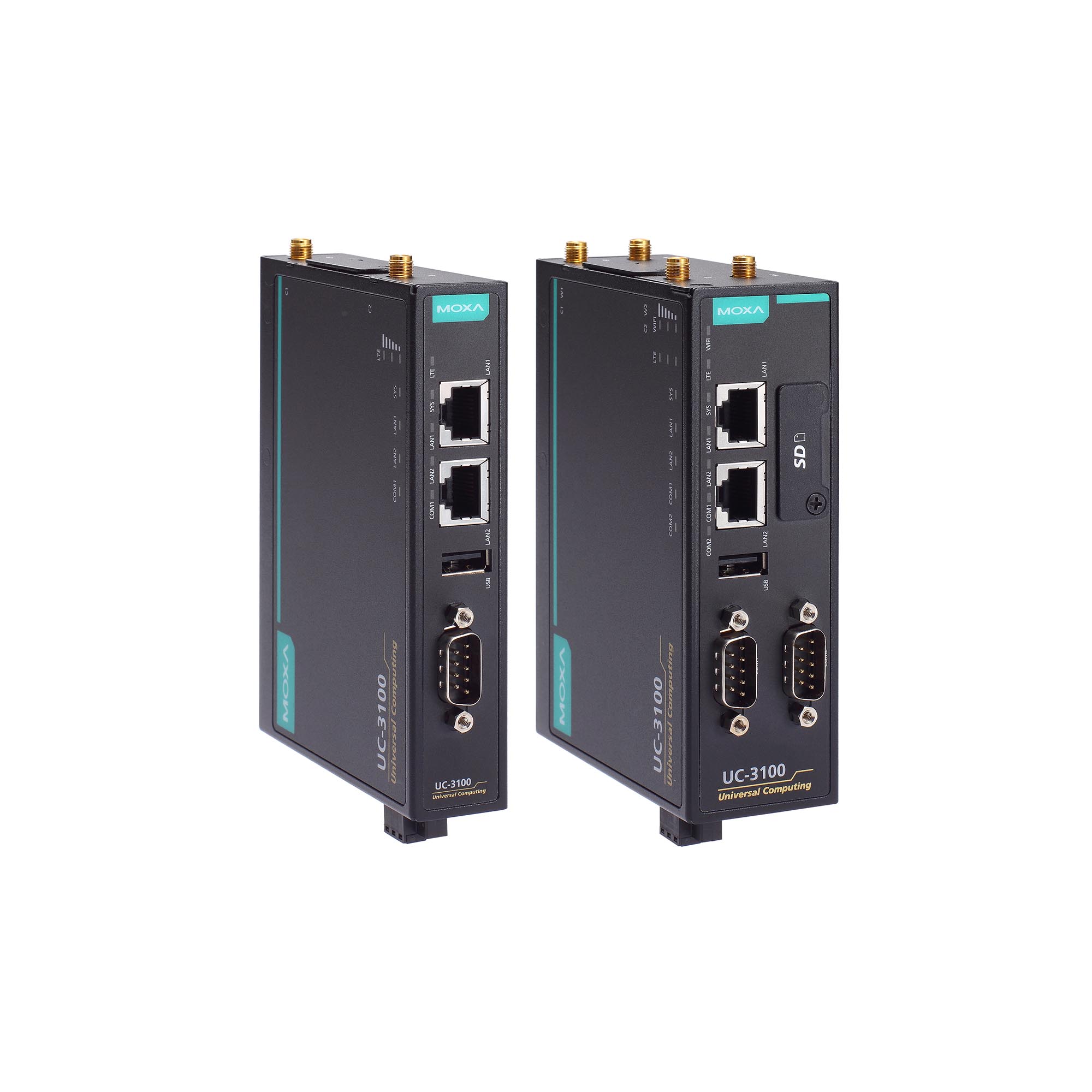

外觀

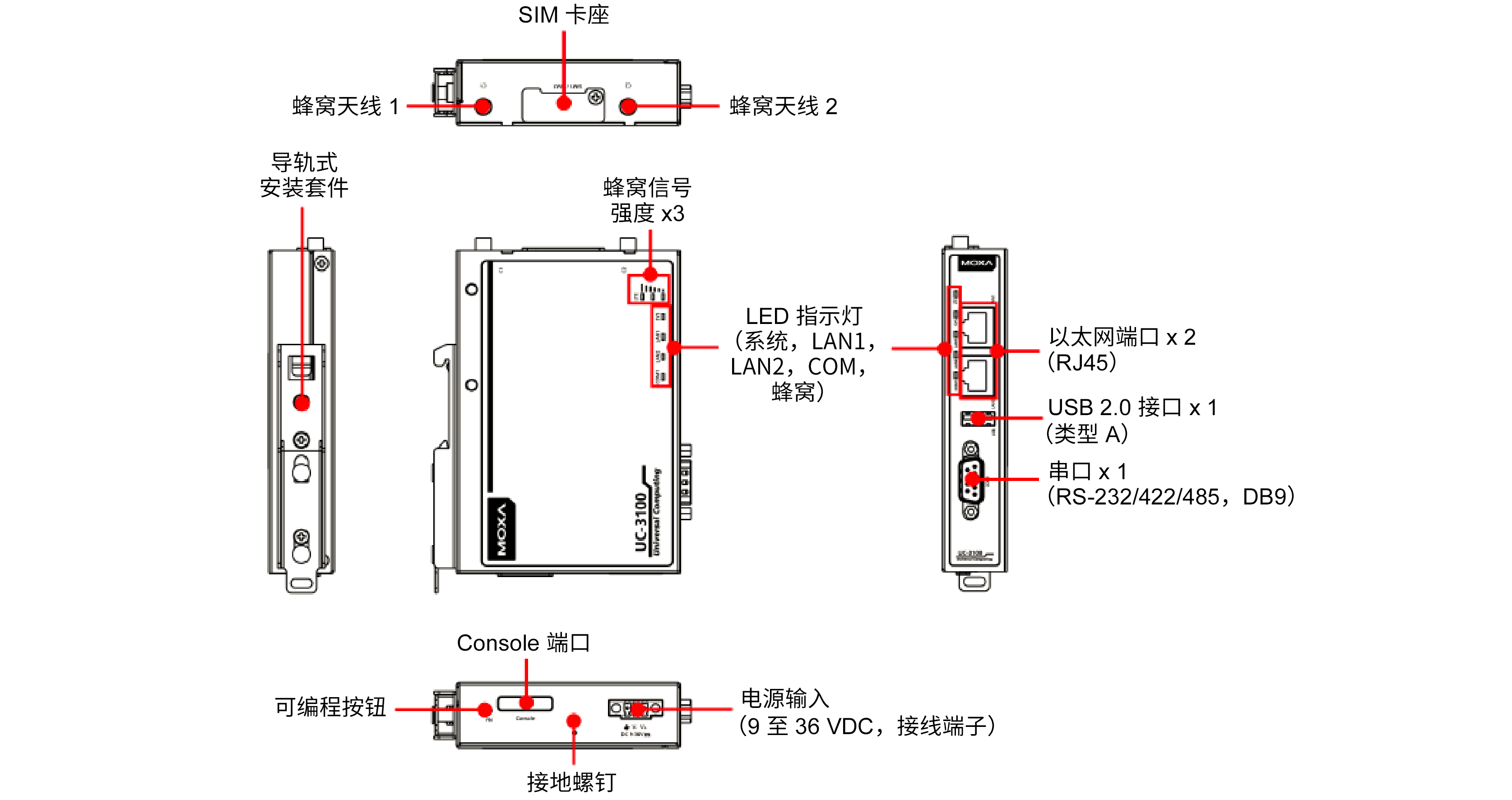

UC-3101

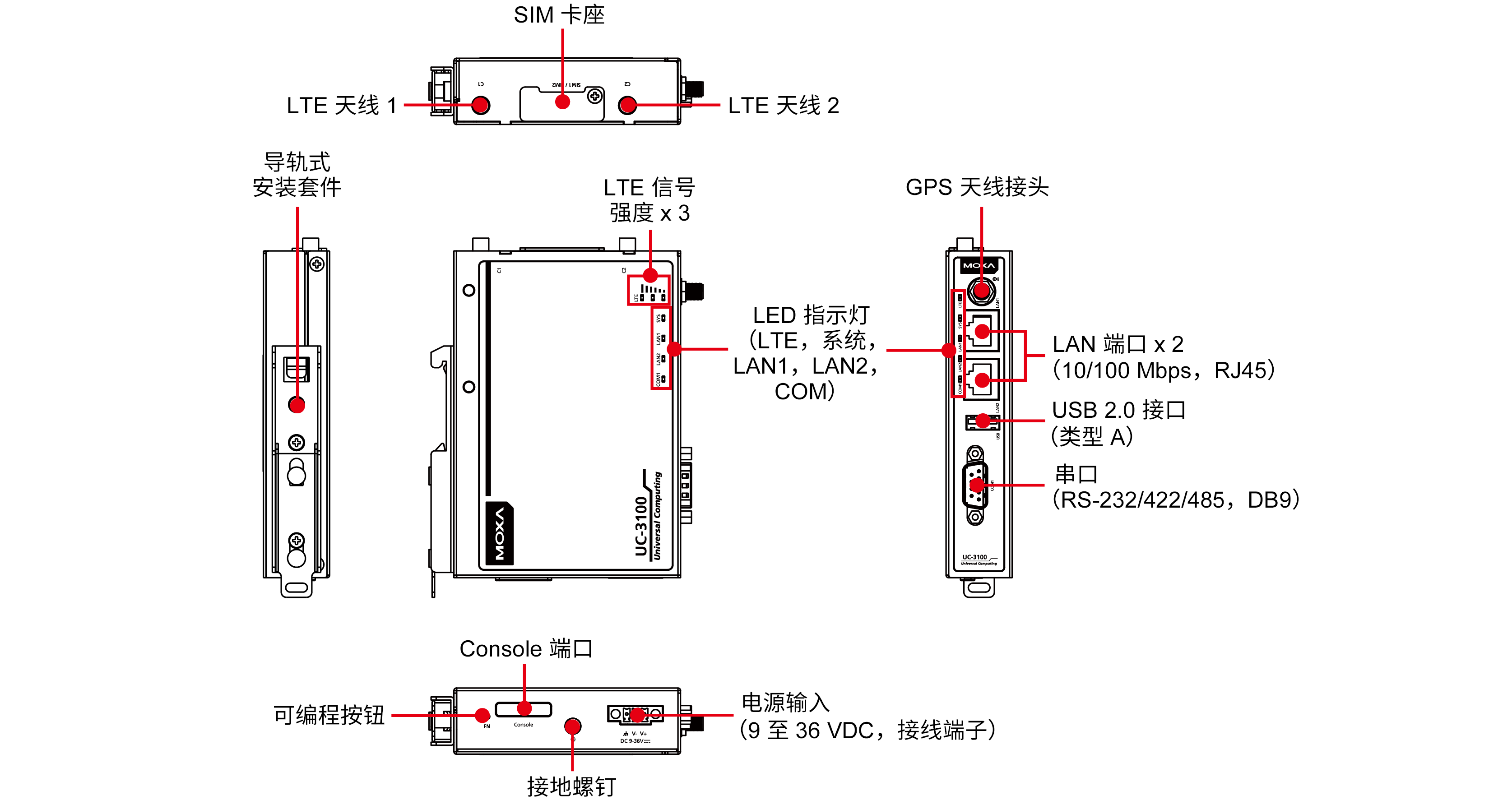

UC-3101（US 型號）

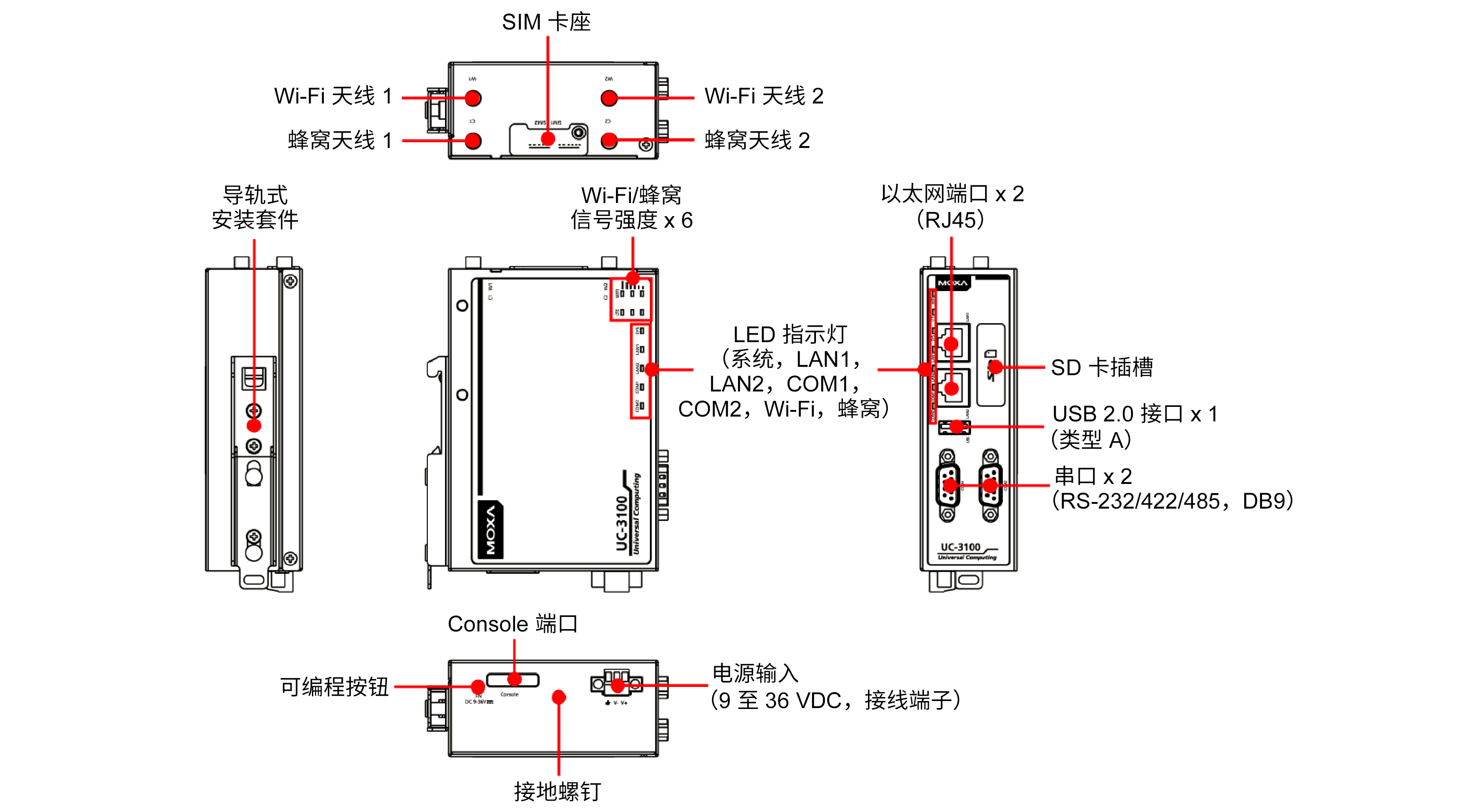

UC-3111

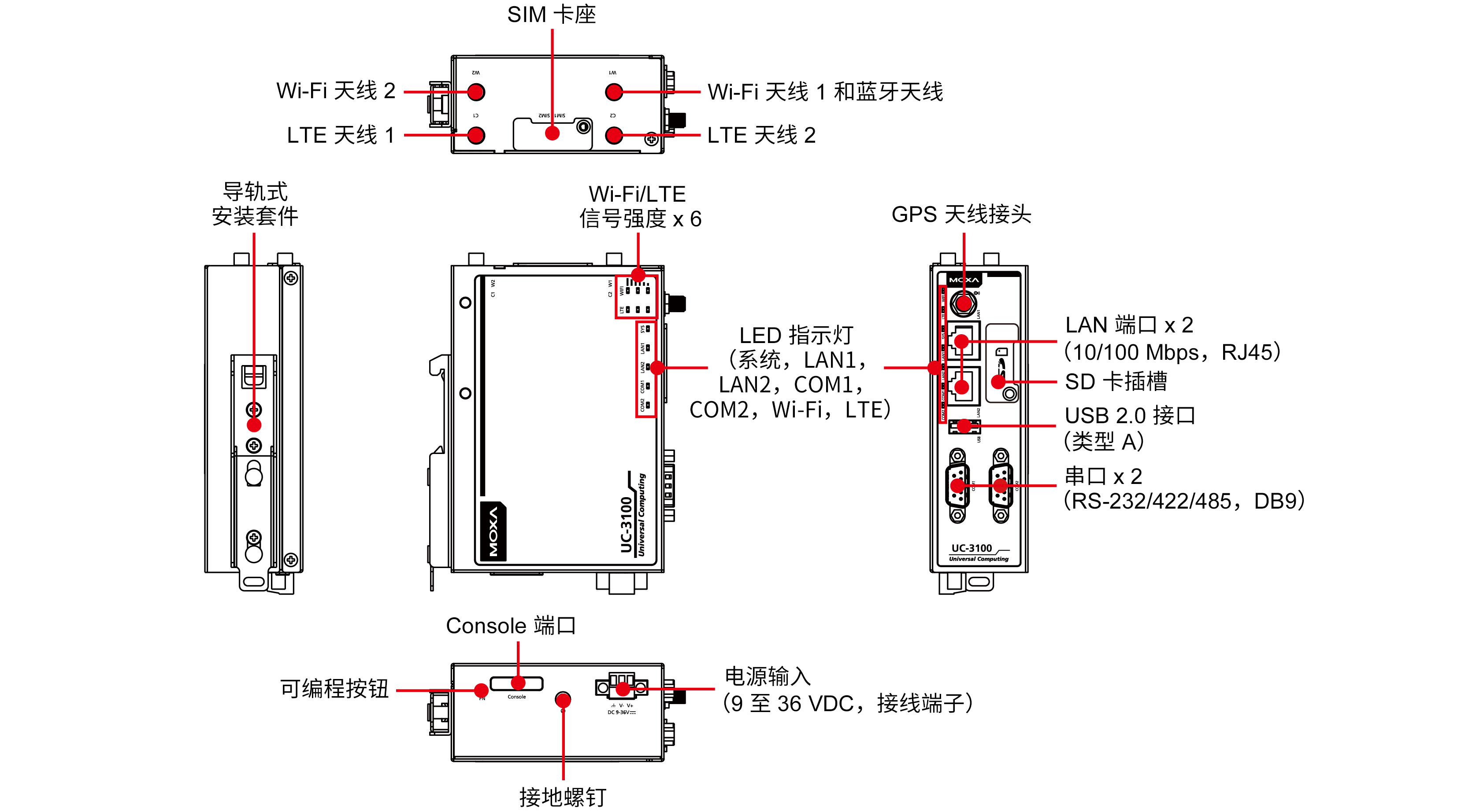

UC-3111（US 型號）

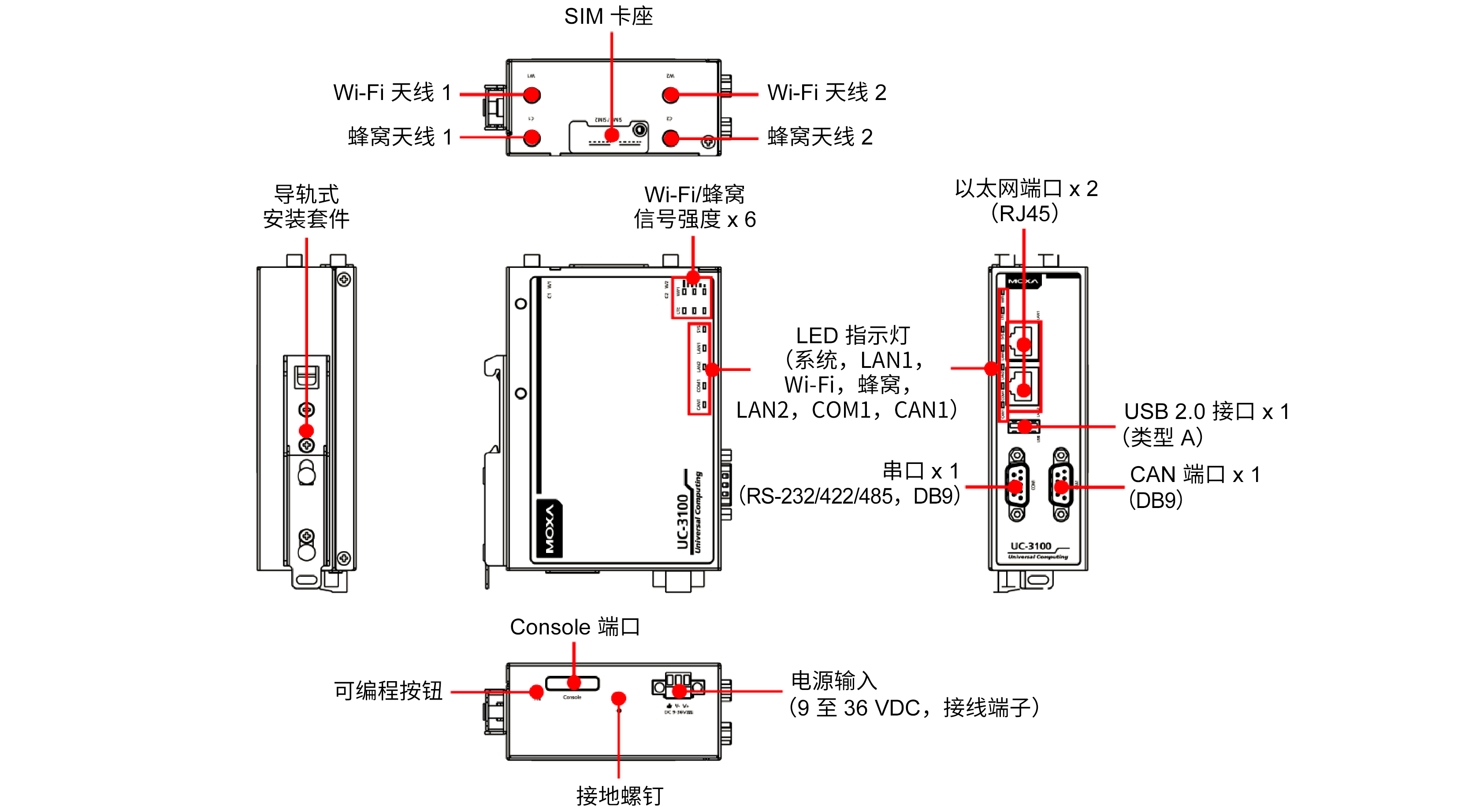

UC-3121

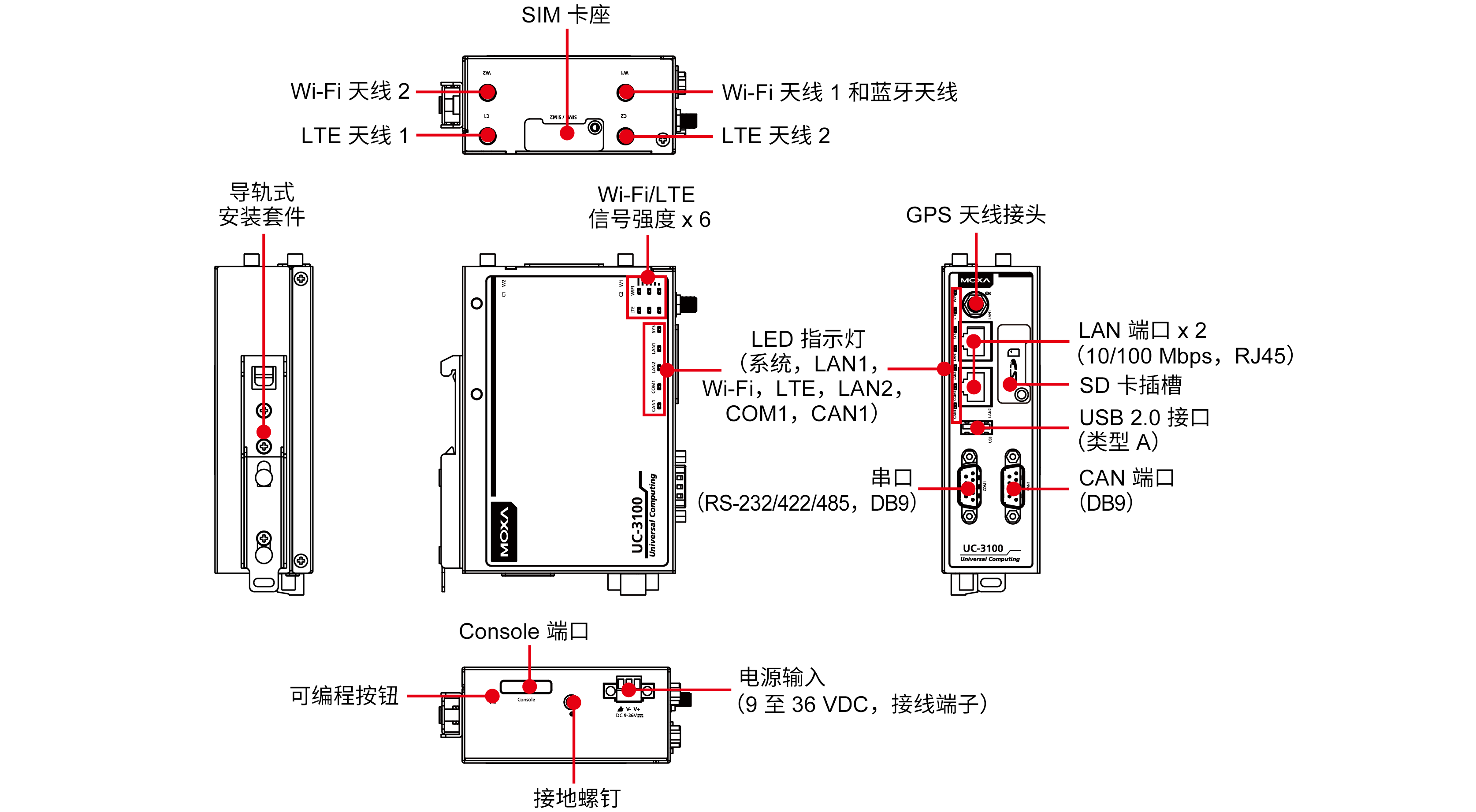

UC-3121（US 型號）
特點
Armv7 Cortex-A8 1000 MHz 處理器
集成 Wi-Fi 802.11a/b/g/n 和 LTE Cat.1，適用于 US、EU、APAC 和 AUS 地區
美國地區支持藍牙 4.2
支持工業 CAN 2.0 A/B 協議
強大的根文件系統，可避免系統因固件更新故障而卡頓
支持 -30 至 70°C 系統工作溫度
通過 EN 61000-6-2 和 EN 61000-6-4 認證，符合重工業 EMC 標準
Moxa 工業 Linux 提供 10 年的軟件版本維護
規格
計算機
● CPU
Armv7 Cortex-A8 1 GHz
● DRAM
1 GB DDR3（針對所有 US 型號）
512 MB DDR3（針對所有 EU 和 AU 型號）
● 支持的 OS
Linux Debian 9 內核 4.4（Moxa 工業 Linux）
● 預裝存儲
8 GB eMMC（針對所有 US 型號）
4 GB eMMC（針對所有 EU 和 AU 型號）
● 存儲卡槽
UC-3111-T-US-LX： SD 插槽 x 1
UC-3121-T-US-LX：SD 插槽 x 1
UC-3111-T-EU-LX：SD 插槽 x 1
UC-3111-T-AU-LX：SD 插槽 x 1
計算機接口
● 以太網端口
自適應 10/100 Mbps 端口（RJ45 接頭）x 2
● 串口
UC-3101/3121：RS-232/422/485 端口 x 1，軟件可選 (DB9)
UC-3111：RS-232/422/485 端口 x 2，軟件可選 (DB9)
● USB 2.0
USB 2.0 接口 x 1，type A 接頭
● 蜂窩天線接頭
SMA x 2
● SIM 格式
Nano
● SIM 數量
2
● GPS 天線接頭
SMA x 1（僅限 US 型號）
● Wi-Fi 天線接頭
RP-SMA x 2（僅適用于 UC-3111/UC-3121）
● Console 端口
RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）
以太網接口
● 電磁隔離保護
1.5 kV（內置）
蜂窩接口
● 頻段選擇
US 型號：
LTE 頻段：頻段 2 (1900 Mhz)/頻段 4 (1700 Mhz)/頻段 5 (850 Mhz)/頻段 12 (700 Mhz)/頻段 13 (700 Mhz)/頻段 14 (700 Mhz)/頻段 66 (1700 Mhz)/頻段 71 (600 MHz)
UMTS 頻段：2 (1900 Mhz)/頻段 4 (1700 Mhz)/頻段 5 (850 MHz)
運營商認證：Verizon，AT&T
EU 型號：
LTE 頻段：頻段 1 (2100 Mhz)/頻段 3 (1800 Mhz)/頻段 8 (900 Mhz)/頻段 20 (800 Mhz)/頻段 28 (700 MHz)
GSM 頻段：900 MHz/1800 MHz
AU 型號：
LTE 頻段：3 (1800 Mhz)/頻段 5 (850 Mhz)/頻段 8 (900 Mhz)/頻段 28 (700 MHz)
UMTS 頻段：1 (2100 Mhz)/頻段 5 (850 Mhz)/頻段 8 (900 MHz)
WLAN 接口
● WLAN 標準
802.11a/b/g/n：UC-3111-T-LX 和 UC-3121-T-LX 型號
藍牙 4.2 合規性：UC-3111-T-LX 和 UC-3121-T-LX 型號
● 頻段
2.4 GHz/5 GHz：UC-3111-T-LX 和 UC-3121-T-LX 型號
串口界面
● 數據位
5、6、7、8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1、1.5、2
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
CAN 接口
● 波特率
UC-3121-T-US-LX：10 至 1000 kbps
UC-3121-T-EU-LX：10 至 1000 kbps
UC-3121-T-AU-LX：10 至 1000 kbps
● 接頭
UC-3121-T-US-LX：DB9 公頭
UC-3121-T-EU-LX：DB9 公頭
UC-3121-T-AU-LX：DB9 公頭
● 隔離保護
UC-3121-T-US-LX：2 kV（內置）
UC-3121-T-EU-LX：2 kV（內置）
UC-3121-T-AU-LX：2 kV（內置）
● 信號
UC-3121-T-US-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
UC-3121-T-EU-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
UC-3121-T-AU-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
LED 指示燈
● 系統
電源 x 1
● CAN
UC-3121-T-US-LX：每個端口 1 個（Tx，Rx）
UC-3121-T-EU-LX：每個端口 1 個（Tx，Rx）
UC-3121-T-AU-LX：每個端口 1 個（Tx，Rx）
● 串口
每個端口 1 個（Tx，Rx）
● LAN
每個端口 1 個 (10/100 Mbps)
● 無線信號強度
UC-3101：3 x 蜂窩
UC-3111/UC-3121：3 x 蜂窩和 3 x Wi-Fi
電源參數
● 電源功耗
UC-3101：6 W（最大）
UC-3111/UC-3121：8 W（最大）
● 輸入電流
500 mA @ 12 VDC
● 輸入電壓
9 至 36 VDC
機械特性
● 外殼
金屬
● 安裝
導軌式安裝
壁掛式安裝（帶可選套件）
● 尺寸（無掛耳）
UC-3101 為 128.5 x 89.1 x 26 mm（5.06 x 3.51 x 1.02 英寸）
UC-3111/UC-3121 為 128.5 x 89.1 x 41 mm（5.06 x 3.51 x 1.61 英寸）
● 重量
產品凈重：550 g (1.22 lb)
工作環境
● 工作溫度
US 型號：-40 至 70°C（-40 至 158°F）
所有其他型號：-30 至 70°C（-22 至 158°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
● 振動
5 個 Grms @ IEC 60068-2-64，隨機波，5-500 Hz，每個軸 1 小時（未連接 USB 設備）
● 沖擊
IEC 60068-2-27
安規認證
● EMC
EN 61000-6-2/-6-4
EN 55032/24
● EMI
CISPR 22，FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：0.5 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 蜂窩標準
EN 301511
EN 301908-1
EN 62311(MPE SAR)
EN 301489-1/-52
EN 301489-1/17
● 射頻
FCC
PTCRB
RCM
● 安全
IEC 60950-1
IEC 62368-1
UL 62368-1
UL 60950-1
● WLAN
EN 301489-1-17
EN 300328
EN 301893
● 綠色產品
RoHS、CRoHS、WEEE
MTBF
● 時間
UC-3101-T-US-LX：702,846 小時
UC-3101-T-EU-LX：585,775 小時
UC-3101-T-AU-LX：585,775 小時
UC-3111-T-US-LX：465,569 小時
UC-3111-T-EU-LX：416,081 小時
UC-3111-T-AU-LX：416,081 小時
UC-3121-T-US-LX：474,796 小時
UC-3121-T-EU-LX：428,931 小時
UC-3121-T-AU-LX：428,931 小時
● 標準
Telcordia (Bellcore) 標準
保修
● 保修期限
5 年
