鐵路專用計算機 您的位置：首頁 > 鐵路專用計算機

規格型號：UC-8580 系列

產品簡述：ARM Cortex-A7 雙核 1 GHz 車地計算機，帶 4 個用于無線模塊的 mini PCIe 擴展插槽

詳情介紹

簡介

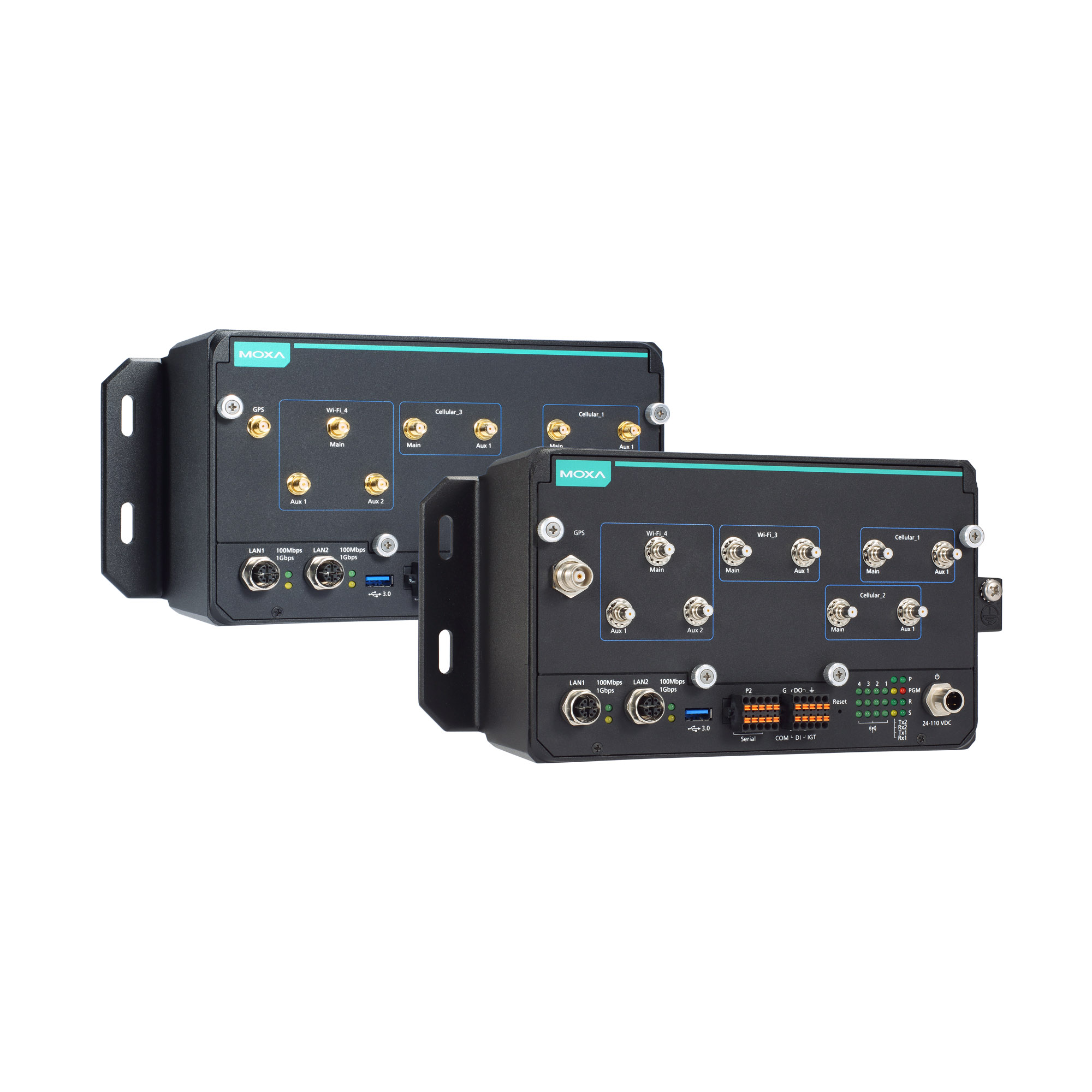

    Moxa UC-8580 是專為交通運輸應用而設計的創新型計算平臺。

    UC-8580 提供兩種不同種類的天線接頭可選。SMA 型號支持所有類型的 SMA 接頭。QMA 型號支持用于 GPS 的 TNC 接頭和用于 Wi-Fi/蜂窩模塊的 QMA 接頭，并配備 4 個用于安裝無線模塊的插槽。  其中 3 個插槽支持 4G LTE 模塊，1 個插槽支持 Wi-Fi 模塊。每個 4G/LTE 模塊均配備 2 個 SIM 卡插槽，并可利用內置的 MIRF 2.0（Moxa 設備遠程管理平臺，可支持無線管理），來實現冗余蜂窩網絡通信或選擇 SIM 卡的地理圍欄。

    UC-8580 采用基于 Linux 4.1 內核的 Debian 8 系統的開放平臺，允許解決方案提供商通過 Debian 的 APT（高級包裝工具）管理軟件包，或使用 Moxa 的 API 庫和 GNU C 庫開發軟件應用程序。

    UC-8580 的單面 I/O 設計非常適合沒有足夠空間安裝通信設備的車輛應用。UC-8580 的前側帶有檢修面板，方便用戶安裝或更換無線模塊、SIM 卡或 mSATA 卡，無需將安裝好的整套設備從墻上卸下。

    UC-8580 可作為通信中心的計算平臺，適用于以下應用：

  • 車對地通訊網關

  • TCMS T2G（車對地）網關

  • 移動監測組件

  • Ethernet Consist Network T2G 網關

  • 車載無線自動售檢票系統等應用


外觀

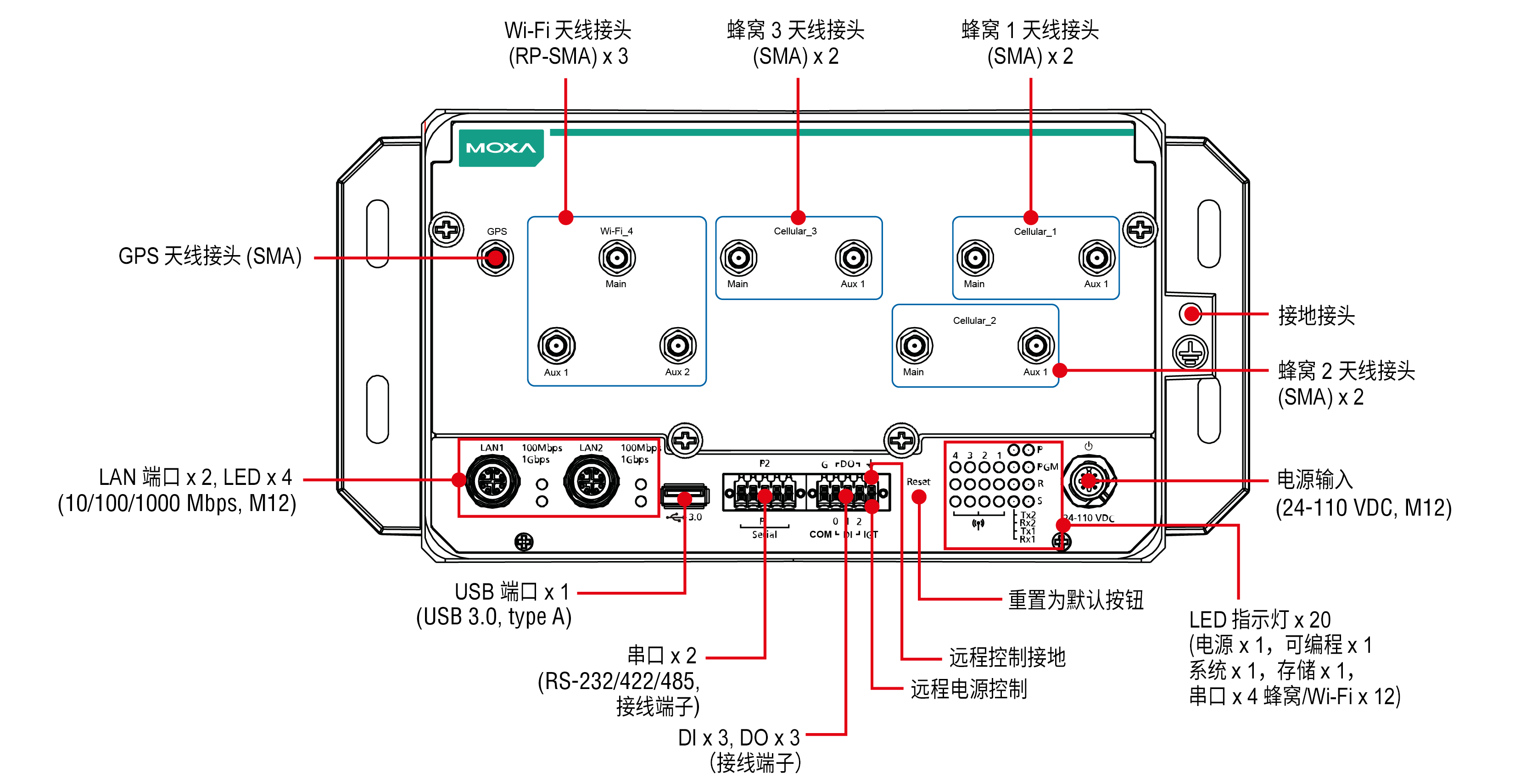

SMA 型號

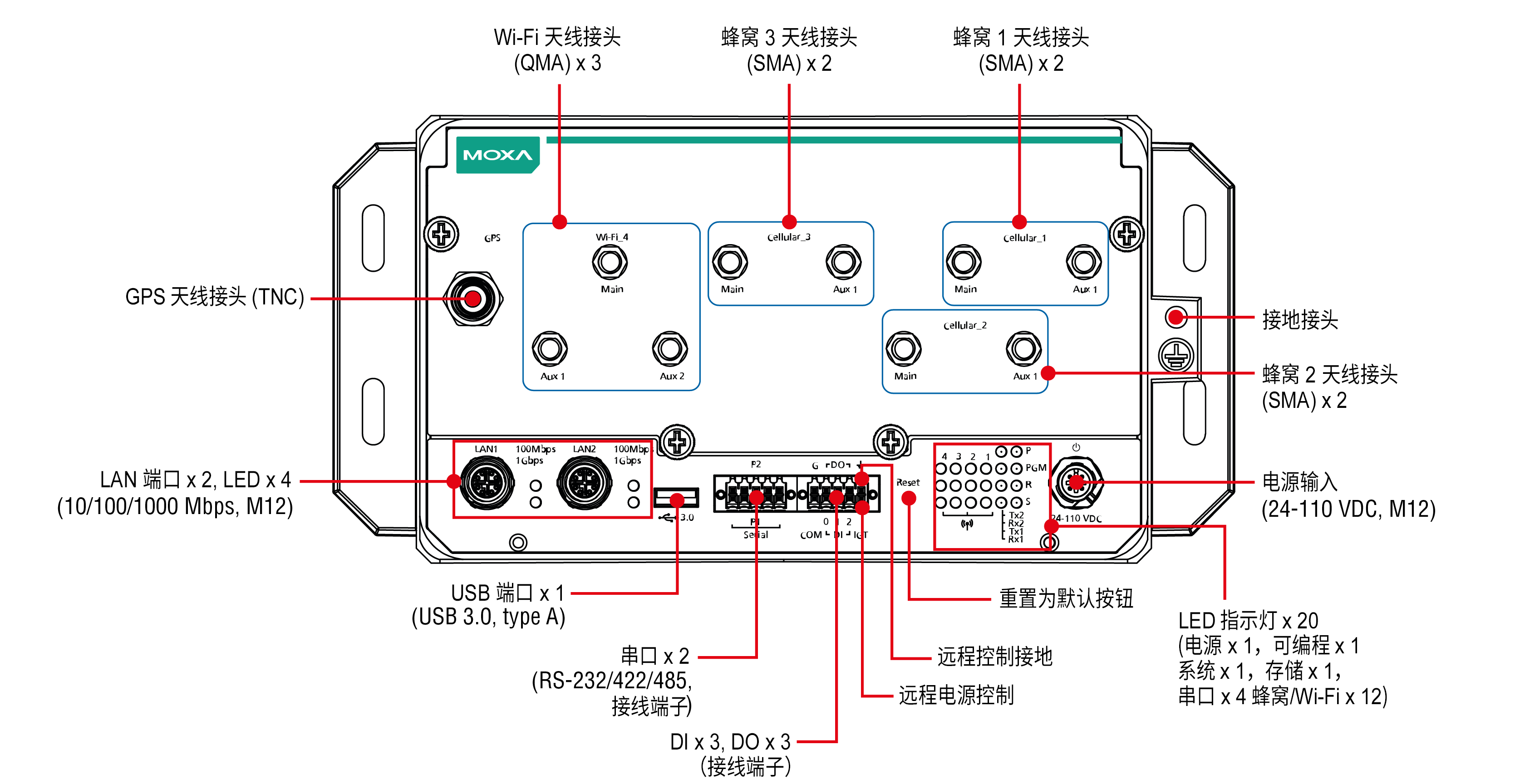

QMA 型號


特點

  •  符合 EN 50155 標準測試

  •  每個蜂窩模塊最多支持 3 個 WWAN 連接和 2 個 SIM 卡插槽

  •  支持 1 個 WLAN (IEEE 802.11b/g/n/ac) 連接

  •  采用單面 I/O 設計，可減少安裝空間，便于維護

  •  前側檢修面板方便維護

  •  24 至 110 VDC 隔離電源輸入，支持遠程電源控制功能，適用于車輛應用

  •  EN 50155 Tx (-40 ~ 70 ℃) 工作溫度，專為嚴苛環境設計

  •  5 年保修


規格

計算機

● CPU

Armv7 Cortex-A7 雙核 1 GHz

● 系統內存預裝

1 GB DDR3L

● 支持的 OS

Linux Debian 8（Linux 內核 v4.1）

● 存儲卡槽

mSATA 插槽 x 1，內部 mini-PCIe 插槽

● 預裝存儲

4 GB eMMC


計算機接口

● 以太網端口

自適應 10/100/1000 Mbps 端口 (M12 X-coded) x 2

● 串口

RS-232/422/485 端口 x 2，軟件可選（接線端子）

● USB 3.0

USB 3.0 接口 x 1，type-A 接頭

● 數字輸入

DI x 3

● 數字輸出

DO x 3

● 擴展插槽

mPCIe 插槽 x 4

● Wi-Fi 天線接頭

UC-8580-LX/8580-T-LX/8580-T-CT-LX： RP-SMA x 3

UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 3

● 蜂窩天線接頭

UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 6

UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 6

● SIM 數量

6

● SIM 格式

Mini

● GPS 天線接頭

UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 1

UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：TNC x 1

● Console 端口

RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）


輸入/輸出接口

● 按鈕

復位按鈕


數字輸入

● 通道間隔離

3K VDC

● 接頭

螺絲緊固 Euroblock 端子

● 計數器頻率

25 Hz

● 干接點

開：GND 短路

關：斷路

● I/O 模式

DI

● 點/COM

3 個通道

● 傳感器類型

濕接點（NPN 或 PNP）

● 濕接點 (DI ~ COM)

開：10 至 30 VDC

關：0 至 3 VDC


數字輸出

● 接頭

螺絲緊固 Euroblock 端子

● 額定電流

200 mA/通道

● I/O 類型

Sink

● 電壓

0 至 30 VDC


LED 指示燈

● 系統

電源 x 1

系統就緒 x 1

可編程 x 1

● 無線信號強度

蜂窩/Wi-Fi x 12

● LAN

每個端口 2 個 (10/100/1000 Mbps)

● 串口

每個端口 2 個（Tx，Rx）


串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND


GPS 接口

● 定向精度

0.3°

● 工業協議

NMEA 0183，版本 4.0（可配置 V2.3 或 V4.1），UBX，RTCM

● 接收類型

72-信道 u-blox M8 引擎

● 時間脈沖

0.25 Hz 至 10 MHz

● 速度精度

0.05 ms


電源參數

● 輸入電流

1.66 A @ 24 VDC，0.36 A @ 110 VDC

● 輸入電壓

24 至 110 VDC

● 電源接頭

M12 A-coded 4-pin 公頭接頭

● 電源功耗

40 W（最大）


機械特性

● 外殼

金屬

● IP 等級

IP40

● 尺寸（有掛耳）

270 x 134 x 88 mm（10.63 x 5.28 x 3.46 英寸）

● 尺寸（無掛耳）

220 x 134 x 88 mm（8.66 x 5.28 x 3.46 英寸）

● 重量

產品凈重：2,200 g (4.85 lb)

● 安裝

壁掛式

● 保護

-CT 型號：PCB 保護涂層


工作環境

● 工作溫度

標準型號：-25 至 55°C（-13 至 131°F）

寬溫型號：-40 至 70°C（-40 至 158°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● EMC

EN 55032/24

● EMI

CISPR 32，FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 軌道交通

EN 50121-4，EN 50155

● 軌道火災防護

EN 45545-2

● 安全

EN 60950-1，UL 60950-1

● 沖擊

IEC 60068-2-27，IEC 61373，EN 50155

● 振動

IEC 60068-2-64，IEC 61373，EN 50155


聲明

● 綠色產品

RoHS、CRoHS、WEEE


保修

● 保修期限

5 年
