鐵路專用計算機 您的位置：首頁 > 鐵路專用計算機

規格型號：V2201 系列

產品簡述：Intel? Atom? E3800 導軌式計算機，帶 2 個用于無線模塊的 mini PCIe 擴展插槽

詳情介紹

簡介

    V2201 系列超緊湊型 x86 嵌入式計算機搭載 Intel? Atom? E3800 系列處理器，采用可靠的 I/O 設計，可實現互聯的更大限度，并支持雙無線模塊，適用于各種通信應用。  這款計算機的散熱設計可確保在 -40 至 85°C 的溫度下可靠運行（安裝專用 Moxa 無線模塊時支持 -40 至 70°C）。V2201 系列支持“Moxa 硬件監控”，可實現設備 I/O 狀態監控和警報、系統溫度監控和警報，以及系統電源管理。通過密切監視系統狀態，可以輕松從故障中恢復系統，為您的應用提供更可靠的平臺。


應用

  • 遠程終端設備 (RTU)

  • 數據采集

  • M2M 通信（智能網關）

  • 數字看板

  • 工廠自動化

  • 車載監控器/數據記錄儀（交通）

  • 可編程路由器

  • 能源利用優化

  • 預測性維護

  • 資產管理


外觀

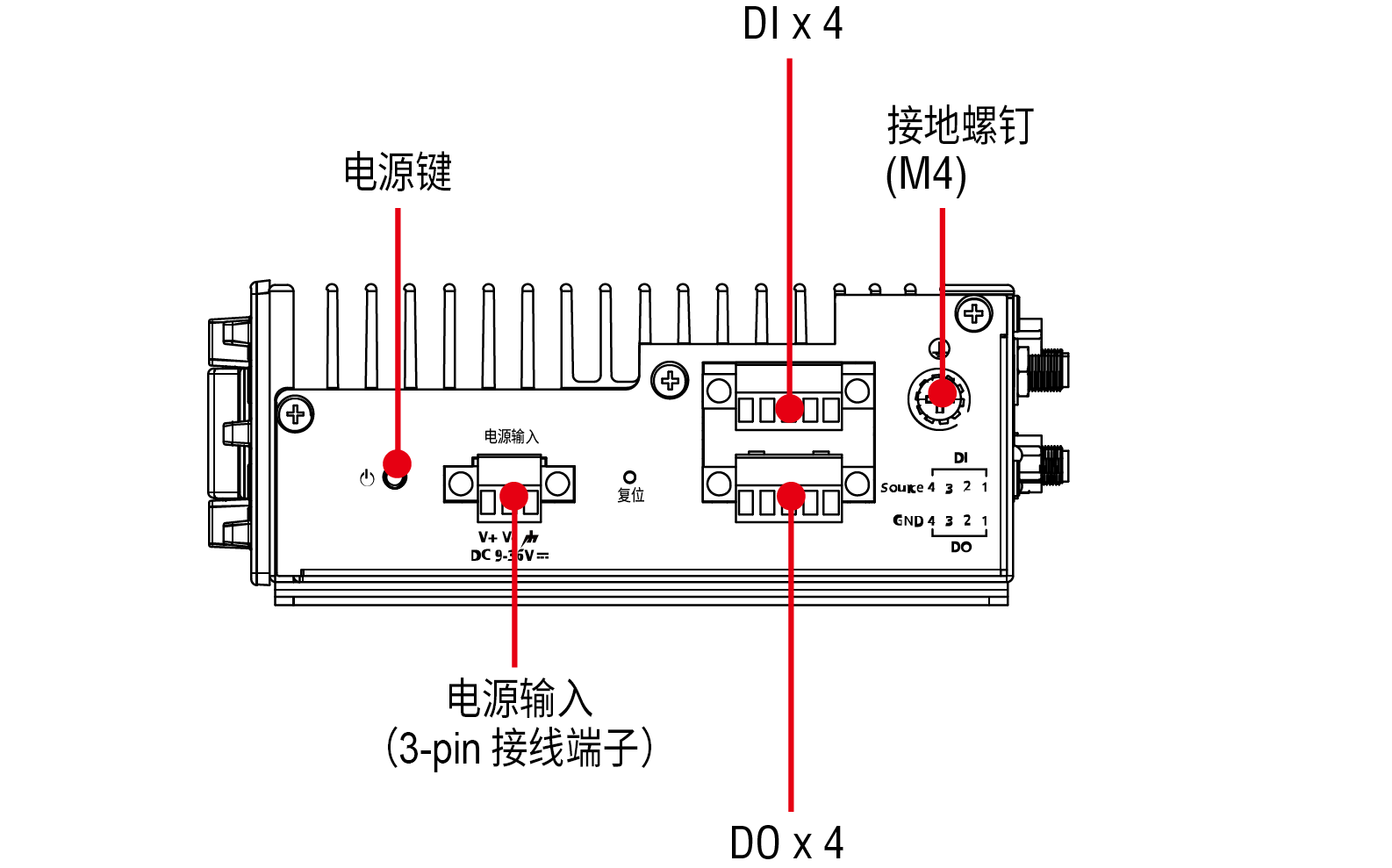

左側視圖

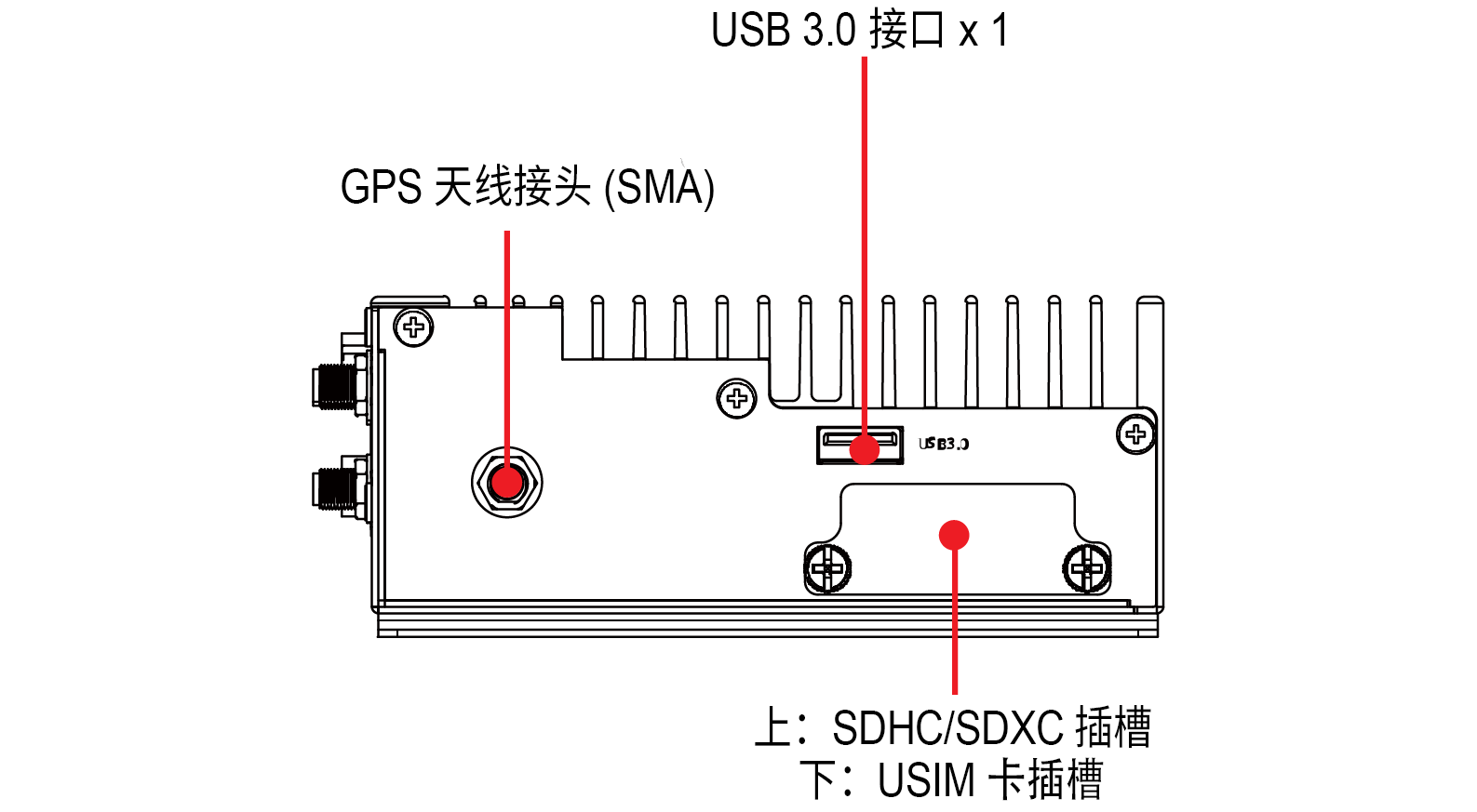

右側視圖

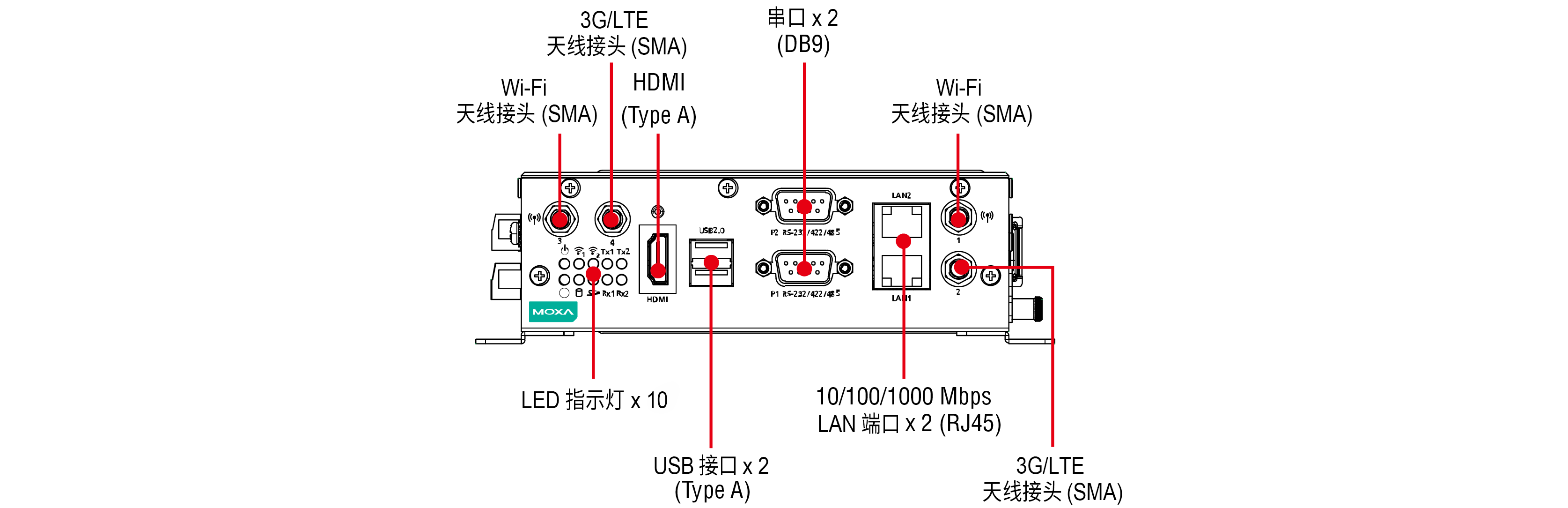

前視圖


特點

  •  Intel Atom? E3800 系列處理器，三種性能可選

  •  用于無線模塊的雙 mini-PCIe 插槽，支持 Wi-Fi、3G、LTE 和 GPS

  •  -40 至 85°C 系統工作溫度（安裝 LTE 模塊后可支持 -40 至 70°C）

  •  多種接口：2 個串口、2 個以太網 LAN 端口、4 個 DI、4 個 DO、SD、USB、HDMI、無線

  •  通過 EN 61000-6-2 和 EN 61000-6-4 認證  ，符合重工業 EMC 標準

  •  防振動水平可達 5 Grm，抗沖擊水平可達 100 g/11 ms

  •  開機即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平臺

  •  Moxa Proactive Monitoring 可監測系統硬件狀態

  •  Moxa Smart Recovery 支持系統啟動故障恢復（僅限 W7E）


規格

計算機

● CPU

V2201-E1 系列： Intel Atom? 處理器 E3815（單核，512 K 緩存，1.46 GHz）

V2201-E2 系列：Intel Atom? 處理器 E3826（雙核，1 M 緩存，1.46 GHz）

V2201-E4 系列：Intel Atom? 處理器 E3845（四核，2 M 緩存，1.91 GHz）

● 系統內存預裝

4 GB DDR3L

● 系統內存插槽

SODIMM DDR3/DDR3L 插槽 x 1

● 支持的 OS

Linux Debian 8（Linux 內核 v4.1）

Windows Embedded Standard 7 (WS7E) 32 位

Windows Embedded Standard 7 (WS7E) 64 位

● 存儲卡槽

mSATA 插槽 x 1

SD 3.0 (SDHC/SDXC) 插槽 x 1


計算機接口

● 以太網端口

自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 2

● 串口

RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）

● USB 2.0

USB 2.0 接口 x 2，type A 接頭

● USB 3.0

USB 3.0 接口 x 1，type-A 接頭

● 數字輸入

DI x 4

● 數字輸出

DO x 4

● 擴展插槽

mPCIe 插槽 x 2

● 視頻輸出

HDMI x 1，HDMI 接頭 (type A)

● Wi-Fi 天線接頭

RP-SMA x 2

● 蜂窩天線接頭

SMA x 2

● SIM 數量

1

● SIM 格式

Mini

● GPS 天線接頭

SMA x 1


數字輸入

● 隔離保護

3K VDC

● 接頭

螺絲緊固 Euroblock 端子

● 干接點

開：GND 短路

關：斷路

● I/O 模式

DI

● 傳感器類型

干接點

濕接點（NPN 或 PNP）

● 濕接點 (DI ~ COM)

開：10 至 30 VDC

關：0 至 3 VDC


數字輸出

● 接頭

螺絲緊固 Euroblock 端子

● 額定電流

200 mA/通道

● I/O 類型

Sink

● 電壓

24 至 30 VDC


LED 指示燈

● 系統

SD 插槽 x 1

電源 x 1

存儲 x 1

可編程 x 1

● 無線信號強度

蜂窩/Wi-Fi x 2

● LAN

每個端口 1 個 (10/100/1000 Mbps)

● 串口

每個端口 2 個（Tx，Rx）


串口界面

● 波特率

50 bps 至 115.2 kbps

● 流量控制

RTS/CTS，XON/XOFF，ADDC?（數據流向自動控制，適用于 RS-485），RTS Toggle（僅限 RS-232）

● 隔離保護

N/A

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1、1.5、2


串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND


電源參數

● 輸入電壓

9 至 36 VDC

● 電源接頭

接線端子（直流型號）

● 功耗（最大）

2000 mA @ 9 VDC

● 電源功耗

18 W（最大）


機械特性

● 外殼

鋁

● IP 等級

IP30

● 尺寸（有掛耳）

178 x 52.5 x 120.2 mm（7.01 x 2.07 x 4.73 英寸）

● 尺寸（無掛耳）

150 x 48.8 x 120.2 mm（5.91 x 1.92 x 4.73 英寸）

● 重量

940 g (2.09 lb)

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）


工作環境

● 工作溫度

E1/E2 型號：-40 至 85°C（-40 至 185°F）

E4 型號：-40 至 70°C（-40 至 158°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● EMC

EN 55032/24、EN 61000-6-2/-6-4

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 安全

EN 60950-1、UL 508、UL 60950-1

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-64


聲明

● 綠色產品

RoHS、CRoHS、WEEE


MTBF

● 時間

408,275 小時

● 標準

Telcordia (Bellcore)，GB


保修

● 保修期限

3 年
