特點

• Intel Atom N270 1.6 GHz 處理器

• DDR2 SODIMM 槽, 支持 DDR2 533高達2 GB

• 2個獨立顯示器 (VGA + DVI-I)

• 2 個10/100 Mbps 以太網口 (M12 接頭)

• 4 個RS-232/422/485 串口, 支持非標準波特率

• 3 個USB 2.0口用于高速外接設備

• 6 個DI, 2個 DO

• CompactFlash 槽用于存儲擴展

• 1 SATA-150 接頭用于存儲擴展

• 2 個擴展插槽模塊用于未來系統整合

• EN50155 認證

• 立即可用 Embedded Linux,或 Windows Embedded Standard 2009 平臺

•


簡介

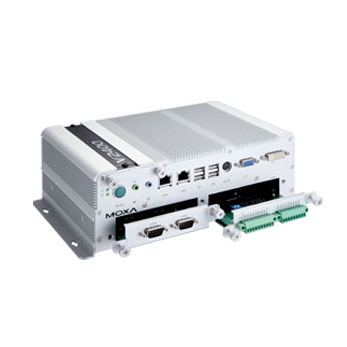

    V2426系列嵌入式計算機是基于Intel Atom N270 x86處理器，具備4個RS-232/422/485串口,2個LAN口，和3個USB 2.0接口。另外，V2426計算機提供VGA和DVI-I輸出，通過EN50155認證，使他們非常適合軌道交通等的工業應用。

    2個帶M12接頭的10/100 Mbps以太網口為網絡冗余提供一個可靠的解決方案，為數據通訊和管理保證了連續的操作。另外更方便的是，V2426計算機有6個DI和2個DO用于連接數字輸入/輸出設備。另外，CompactFlash槽，SATA接頭，和USB接口使得V2426計算機能夠滿足需要數據緩沖和存儲擴展的工業應用的需要。而且，V2426計算機帶2個外接擴展槽能夠插入不同通訊模塊，比如2口CAN模塊，一個HSDPA，GPS，WLAN模塊，和8+8數字輸入/輸出模塊，一個2口串行模塊，一個mini PCI擴展模塊，和一個PCI Express模塊，為在現場建立不同工業應用提供很大的靈活性。

    預裝Linux或Windows Embedded Standard 2009, V2426系列提供了程序員友好的環境來進行研發低成本的無bug應用軟件。V2426系列的寬溫型號能夠在-40 ~ 70 °C操作范圍下可靠操作，為嚴苛環境下的應用提供優化解決方案。

硬件規格

計算機CPU：Intel Atom N270 1.6 GHz 處理器
OS (預裝)：Linux 或 Windows Embedded Standard 2009
系統芯片組：Intel 945GSE + ICH7-M
BIOS：8 Mbit Flash BIOS, PLCC type, 支持ACPI 功能
FSB：533 MHz
系統內存：1 x 200-pin DDR2 SODIMM 插槽，支持 DDR2 533 高達 2 GB, 內置 1 GB
擴展現場總線:保留 PCI 接口
USB：USB 2.0接口, A 型接頭 x 2, 支持系統重啟, M12 接頭 x 1
存儲內置：2 GB 板載工業DOM，存儲OS
存儲擴展：CompactFlash 插槽用于CF 卡擴展, 支持I/II 型CF卡
HDD 支持：1 SATA-150 接頭用于HDD expansion
其他外接設備KB/MS：1 PS/2 界面，支持標準PS/2鍵盤和Y型線纜的鼠標
音頻：帶線路輸入和線路輸出接口
顯示器圖形控制器：Intel? Gen 3.5 集成圖像引擎, 250 MHz core render clock and 200 MHz core display clock at 1.05-V core voltage
VGA 界面：DB15 母式連接器, 高達 2048 x 1536 分辨率
DVI 界面：DVI-I 連接器(chrontel CH7307 SDVO to DVI transmitter), 高達 1600 x 1200 分辨率
以太網界面
LAN：2 個自偵測10/100 Mbps 以太網口(M12)
電磁隔離保護：1.5 KV
串口界面串口標準：4 個RS-232/422/485口*, 軟件可選 (DB9 male)* COM1 pin 9 signal can be selected as N/C (默認), +5 V, 或跳幀至 +12 V
ESD保護：8 KV 對全信號
串口通訊參數數據位：5, 6, 7, 8
停止位：1, 1.5, 2
奇偶校驗：None, Even, Odd, Space, Mark
流量控制：RTS/CTS, XON/XOFF, 用于RS-485的ADDC (自動數據導向控制)
波特率：50 bps 到 921.6 Kbps (支持非標準波特率； 詳情見用戶手冊)
串口信號：
RS-232：TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422：TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w：TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w：Data+, Data-, GND
數字輸入輸入通道：6, source type
輸入電壓：0 到30 VDC
干接點數字輸入層：? Logic level 0：Close ~ GND
? Logic level 1：Open
濕節點數字輸入層：? Logic level 0：+3 V max.
? Logic level 1：+10 V 到 +30 V (Source to DI)
隔離保護：3 KV 光電隔離
數字輸出輸出通道：2, sink type
輸出電流：最大每個通道 200 mA
通態電壓：名義上24 VDC,open collector 達 30 VDC
接頭類型：10針螺絲接線端子(6個DI 點，2個DO點，DI Source,GND)
隔離保護：3 KV 光電隔離
LED系統：電源，存儲器
LAN：10M/Link x 2, 100M/Link x 2
串口： TX x 4, RX x 4
開關和按鈕電源開關：on/off (前面板)
重啟按鈕：熱啟動(后面板)
物理特性外殼：鋁
重量：4 kg
尺寸：無附件：154 x 250 x 86 mm (6.06 x 9.84 x 3.39 in)
帶附件：154 x 275 x 92 mm (6.06 x 10.83 x 3.62 in)
安裝：導軌，壁掛，VESA
工作環境工作溫度：標準型號：-25 ~ 55 KC (-13 ~ 131 °F)
寬溫型號：-40 ~ 70 °C (-40 ~ 158 °F)
工作濕度：5 ~ 95% RH
存儲溫度：標準型號：-20 ~ 80 °C (-4 ~ 176 °F)
寬溫型號：-40 ~ 85 °C (-40 ~ 185 °F)
防抖：EN50155 標準
抗震：EN50155 標準
電源需求輸入電壓：12 到 48 VDC (M12 接頭)
電源功耗：48 W4 A @ 12 VDC2 A @ 24 VDC1 A @ 48 VDC
安規認證EMC：CE, FCC, CCC, EN50155
安全性：UL/cUL, LVD, CCC
綠色產品：RoHS, CRoHS, WEEE
可靠性自動觸發重啟：內置 WDT (看門狗時鐘) 支持 1-255 級時間區間系統重啟, 可編程軟件
保修保修期：3年

軟件規格

LinuxDistribution：Debian Etch 5.0
Kernel 版本：2.6.26
協議棧：TCP, UDP, IPv4, SNMP V1, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE
文件系統：EXT2
系統工具：bash, busybox, login, telnet, ftp, ssh, openbsd-inetd, apt, apt-utils, dpkg, grub, udev
telnetd：telnet Server daemon
ftpd：FTP server daemon
sshd：secure shell server
Apache：web server daemon, supporting PHP and XML
openvpn：virtual private network service manager
iptables：防火墻服務管理器
NAT：網絡地址翻譯
pppd：dial in/out over serial port daemon & PPPoE
pppoe：PPP over ethernet
tftp/tftpd：Trivial file transfer protocol client/server
snmpd：snmpd agent daemon
usbmount：支持 USB PnP
DHCP Client：dhcp3-client
cron：管理常規后臺程序進程
grep：NU grep, egrep, and fgrep
minicom：友好串口通訊程序
watchdog：軟件看門狗
inetd：TCP 服務器管理程序
應用開發環境：GNU Make 3.8.1 (GNU make utility tomaintain groups of programs)
自動腳本配置：autoconf 2.13
gcc：GNU C compiler
g++：GNU C++ compiler
libc6-dev：GNU C library (development libraries and headers)
Perl：Pratical Extraction and Report Language
Vim：Vi IMproved (enhanced vi editor)
Windows XP Embedded版本：Windows Embedded Standard 2009 SP3
文件系統：NTFS
協議棧：DHCP, IPv4, DNS, IPsec, HTTP, TCP, UDP, ICMP, IGMP, ARP, TAPI, TSP, SNMP V2, NTP, ICS, PPP, CHAP, EAP, SNTP, Telnet, FTP, SMTP, PPPoE, PPTP, NetBIOS, remote Desktop Protocol 6.1
Telnet 服務器：允許用戶從遠程計算機連接到Telnet服務器
IIS Web 服務器：允許你建立和管理網站.
終端服務器：Microsoft Terminal Server client application (mstsc.exe).
COM+ 服務：The next evolution of Microsoft Component Object Model (COM) and Microsoft Transaction Server (MTS).
計算機瀏覽器服務：Windows通過微軟網絡推出的計算機瀏覽功能。允許客戶端機器瀏覽網絡鄰居中的計算機，并進行文件查看和打印共享服務。
Internet Explorer 7：用戶可以通過IE網頁瀏覽器訪問互聯網或企業內部網 (通過 inetcpl.cpl 查看屬性)。
Windows Media Player 11：用來為終端用戶或開發人員播放數字媒體，包括視頻，CD，DVD
Silverlight 2.0：免費的軟件運行環境，提供豐富的應用體驗和高質量的跨平臺，跨瀏覽器的互動視頻，使用.NET framework。
磁盤管理服務：支持磁盤和容量管理操作。該組件通過Component Object Model (COM)界面來執行請求和配置磁盤和容量，可以是基本的也可以是動態的。組件還能監控磁盤增加或和刪除及其他存儲子系統的變化。
遠程注冊表服務：使遠程用戶能修改這臺計算機上的注冊表設置。
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用MOXA庫函數來觸發）
Enhanced Write Filter：Redirect disk write operations to volatile (RAM) or non-volatile (disk) storage
應用開發軟件：? Microsoft .Net Framework 3.5 SP1(CLR and the .NET Framework class library)
? Active Directory Service Interface (ADSI) Core
? Active Template Library (ATL),ASP.NET 2.0
? Certificate Request Client & Certificate Autoenrollment
? Common Control Libraries
? Common File Dialogs
? Direct3D, DirectPlay, DirectShow and Direct show filters
? Distributed Transaction Coordinator (MSDTC)
? Event Log, Internet Explorer
? Mapi32 Libraries
? Message Queuing (MSMQ) Core
? Microsoft Visual C++ Run Time Libraries
? Power Management dynamic-link library
? Registry Editor
? Registry Filter
? RPC
? Smart Card Cryptographic Service Providers
? USB 2.0 core drivers compliant with USB .95 or 1.0
? Windows API, Script Engines, and WMI
? XML paper specification
