簡介

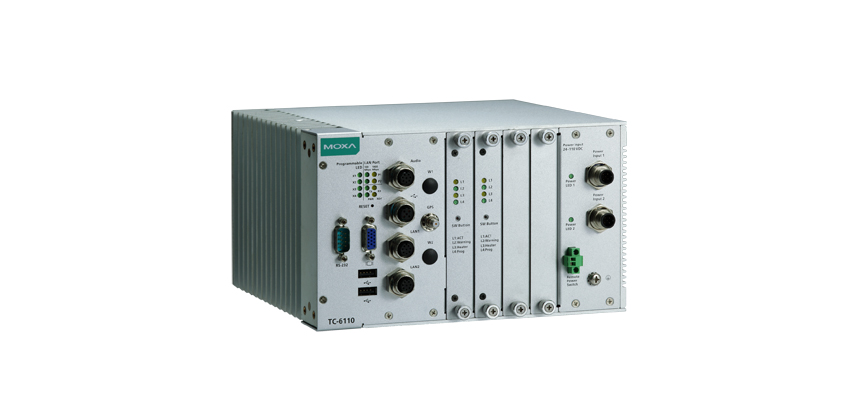

    TC-6110系列鐵路計算機專為車載列車自動化而設計，如網絡 視頻記錄儀、乘客信息系統、狀態監控及車地通信系統。配 有2個千兆以太網口，1個RS-232串口，3個USB 2.0口和兩個 TC-SATA-T的存儲模塊，是車載列車計算的理想解決方案。

    為滿足車載環境的高可靠性，TC-6110計算機的千兆LAN 口、雙電源輸入均采用了M12連接頭，還配有一個額外的M12 USB端口。此外，TC-6110的可擴展模塊可靈活方便地集成到 多種系統中。用戶可以方便地添加額外的存儲模塊來提升數 據存儲的容量、采用千兆交換機模塊來連接更多的設備與/或 帶寬、或者采用無線模塊建立無線通訊。

    所有的TC-6110 系列計算機都做了保形涂層的設計，在惡劣 環境下也可確保組件的高可靠性。

硬件規格

計算機CPU：Intel Atom D525 1.8GHz，1 MB L2緩存
操作系統（需預裝）：Windows Embedded Standard 7
系統芯片：ICH8-M
系統內存：2個2G DDR3-1066 204 pin SO-DIMM SDRAM插槽，最高可達4GB，內建2GB
USB：3 個USB 2.0兼容主機；2個A型接口支持系統重啟，1個M12連接頭
存儲內置：板載工業8GB CF卡，用于操作系統存儲
支持HDD：2個可移除TC-SATA-T托盤，支持2.5英寸SSD或HDD
其他外設音頻：1 個帶有M12連接頭的線路輸入/輸出接口
獨立感應器：速度計（重力感應），溫度計（溫度感應）
顯示圖形控制器：Intel GMA 3150(Pinview)集成圖形引擎
VGA 接口：Female DB15 接口，75Hz 時分辨率可達2048 x 1536
以太網接口LAN：2個10/100/1000 Mbps自適應網口（M12） GPS模塊
接收器類型：50 channels, GPS L1 C/A code, SBAS (WAAS), EGNOS, MSAS, GAGAN
采集：
. 冷啟動：29s
. 溫啟動：29s
. 輔助啟動：1s
. 熱啟動：1s
靈敏度：
. 跟蹤和導航：-160 dBm
. 重新定位：-160 dBm
. 冷啟動：-147 dBm
精度：
. 自主：2.5米
. SBAS：2.0米
協議：NMEA，UBX binary，最大更新速率:5Hz(ROM版本)
時間脈沖：0.25Hz--1KHz
變速精度：0.1m/s
首向精度：0.5 °
A-GPS：AssistNow Online/Offline，兼容SUPL(Open
Mobile Alliance)
工作范圍：
. 動態 4克
. 海拔50,000米
. 速度500米/秒
連接頭類型：QMA
WLAN模塊 (可按需提供)
標準：IEEE 802.11 a/b/g/n
安全：WEP, TKIP, and AES硬件加密
天線類型：2個QMA連接頭 (female type)
模式：Client (默認), Access Point (按需提供)
串口串口標準：1個RS-232端口（DB9 male）
數據位：5，6，7，8>
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流向控制：RTS/CTS
波特率：可達115.2Kbps
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND LED 指示燈
系統：“power”和“system Ready”獨立信號
網口：100M/Link x 2，1000M/Link x 2
串口：TX x 1，RX x 1
其他：Programmable x 4
機械特性外殼：鋁和SECC金屬片（1mm）
重量：5Kg
尺寸：
. 無掛耳：210 x 222 x 133mm（8.27 x 8.74 x 5.24 in）
. 有掛耳：210 x 269 x 133mm（8.27 x 10.60 x 5.24 in）
安裝方式：機架
工作環境工作溫度：
. 標準型號：-25 ～ 55 ℃（-13 ～ 140 °F），（EN 50155 T1）
. 寬溫型號：-40 ～ 70 ℃（-40 ～ 158 °F），（EN 50155 Tx）
存儲溫度：-40 ～ 85 ℃（-40 ～ 185 °F）
相對濕度：5 ～ 95%（無凝露）
抗振動：EN 50155標準
抗沖擊：EN 50155標準
電源需求重啟按鈕：溫啟動（前面板）
輸入電壓：24～110 VDC，M12連接頭
電源功耗：32 W (without heater)，62 W (with heater)，no SSD/HDD attached
注：24～110 VDC 兼容EN 50155
安規認證Safety：UL 60950-1，CSA C22.2 No.60950-1-07，EN 60950-1
EMC:EN 55022:2010 Class A，EN 55024:2010，F(xiàn)CC CFR
Title 47 Part 15 Subpart B: 2011 Class A，CISPR 22:2008，
ANSI C63.4:2009，ICES-003 Issue 5:2012 Class A
RF:EN 62311:Jan 2008，ETSI EN 301 489-1:V1.9.2 (2011-
09)，ETSIEN 301 489-3:V1.4.1 (2002-08)，ETSI EN 301
893:V1.6.1 (2011-11)，ETSI EN 300 328:V1.7.1 (2006-10)，
ETSI EN 300 440-1:V1.6.1 (2010-08)，ETSI EN 300 440-
2:V1.4.1 (2010-08)
Rail Traffic：EN 50155:2007，EN 50121-1:2006 for EMC test，
EN 50121-3-2:2006，EN 50121-4:2006，EN 5011:2009+A1:2010，
EN 61000-6-4:2007，CISPR 16-1-2:2003/A2:2006，CISPR 16-2-
1:2003+A1:2005，CISPR 16-2-3:2006，EN 60068-2-1:2007，EN
60068-2-2:2007，EN 61373:1999
Environmental Tests: EN 60068-2-1:2007，EN 60068-
2-2:2007，EN 61373:1999
可靠性自動重啟觸發器：內建WDT（看門狗定時器）支持1-255級時
保修保修期：3年
注：硬件規格僅適用于嵌入式計算機本身，不包括配件。特別需要指出的是，寬溫并不適用于配件，如電源適配器和線纜。

TC-SATA-T存儲模塊

SATA接口說明：2.5“SATA接口，支持熱插拔，具有抗震動，G-傳感器，溫度傳感器
指示燈：ACT x 1，Heater x 1，Prog 1 x 1，Prog 2 x 1
機械特性重量：200 g
外形尺寸：186×118×20毫米(7.32 x 4.65 x 0.79 in)
工作環境工作溫度：
寬溫型號：-40 ～ 70 ℃（-40 ～ 158 °F）（EN50155Class TX）
存儲溫度：-40 ～ 85 ℃（-40 ～ 185 °F）
環境相對濕度：5％至95％（非冷凝）
注：TC-SATA-T的存儲模塊可以插入到插槽1插槽2或插槽3。然而，槽3不具有智能加熱功能。

TC-PoE04-M12交換機模塊（待定）

以太網接口交換機端口：4個10/100/1000 Mbps PoE自動感應端口
（M12），支持熱插拔
標準：IEEE以太網供電802.3af/at
PSE：供電設備
消耗功率：15.4瓦（最多4個端口需要改用150瓦的電源模塊）
保護：1.5千伏電磁隔離保護
指示燈：100M Link x 1 Act/Link; 1000M Act/Link x 1
機械特性重量：220 g
外形尺寸：186 x 118 x 20 mm (7.32 x 4.65 x 0.79 in)
工作環境工作溫度：
.標準型號：-25 ～ 55 ℃（-13 ～ 131 °F）（EN50155T1）
.廣角型號：-40 ～ 70 ℃（-40 ～ 158 °F）的（EN50155級TX）
存儲溫度：-40 ～ 85 ℃（-40 ～ 185 °F）
環境相對濕度：5％至95％（非冷凝）
注：TC PoE04 M12交換機模塊可以用于插槽3或插槽4。

TC-DK01-T mini PCIe模塊 (待定）

Mini PCIe.卡
接口： ? 插槽1：PCIe V1.0 (one lane) / USB 2.0
? 插槽2：USB 2.0 (TC-DK10-T), PCIe V1.0 (one lane) / USB 2.0 (TC-DK20-T)
? 插槽3：USB 2.0 (TC-DK10-T), PCIe V1.0 (one lane) / USB 2.0 (TC-DK20-T)
? 插槽4：USB 2.0 (TC-DK10-T), PCIe V1.0 (one lane) / USB 2.0 (TC-DK20-T)
USB 2.0總線SIM卡插槽：預留用于蜂窩應用
機械特性外形尺寸：186 x 118 x 20 mm (7.32 x 4.65 x 0.79 in)
工作環境工作溫度：-40 ～ 70 ℃（-40 ～ 158 °F）的（EN50155級TX）
存儲溫度：-40 ～ 85 ℃（-40 ～ 185 °F）
環境相對濕度：5％至95％（非冷凝）
注：TC-DK01-T MINI PCIE模塊可以插入到插槽1插槽2插槽3或插槽4。然而，當安裝在插槽1或插槽2的TC-DK01-T的只能與USB接口進行通信，而當安裝在插槽3或4插槽與USB或PCIe接口進行通信。

TC-SP04-DB44-T串口模塊（待定）

串口串口標準：4個RS-232/422/485串口，軟件可選 (DB44 female)
串口通訊參數數據位：5, 6, 7, 8
停止位：1, 1.5, 2
校驗位：None, Even, Odd, Space, Mark
流控：RTS/CTS, XON/XOFF, ADDC. (automatic data
direction control) for RS-485
波特率：50 bps ~ 921.6 Kbps (支持非標準波特率，請參考用戶使用手冊)
機械特性尺寸：186 x 118 x 20 mm (7.32 x 4.65 x 0.79 in)
重量：180 g
工作環境工作溫度：-40 ~ 70 ℃ (-40 ~ 158 °F) (EN 50155 Class TX)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
注：TC-SP04-DB44-T串口模塊可以用于插槽3或插槽4。

TC-CP02-DB-T CAN口模塊（待定）

CAN界面：2個光隔離CAN2.0A/2.0B端口
信號：CAN-H, CAN-L
隔離：2 KV
速率：1 Mbps
連接類型：DB9 male
機械特性尺寸：186 x 118 x 20 mm (7.32 x 4.65 x 0.79 in)
重量：180 g
工作環境工作溫度：-40 ~ 70 ℃ (-40 ~ 158 °F) (EN 50155 Class TX)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
注：TC-CP02-DB-T CAN口模塊可用于插槽3或插槽4。

TC-SW04-M12-T交換機模塊（待定）

以太網標準：4個自適應10/100/1000 Mbps千兆以太網端口
保護：1.5 kV電磁隔離保護
連接類型：8-pin M12 A-coded
機械特性尺寸：186 x 118 x 20 mm (7.32 x 4.65 x 0.79 in)
重量：180 g
工作環境工作溫度：-40 ~ 70 ℃ (-40 ~ 158 °F) (EN 50155 Class TX)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
注：TC-SW04-M12-T交換機模塊可用于插槽3或插槽4。

軟件規格

Linux操作系統：Linux Debian 7
文件系統：EXT 4
網絡協議棧：TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP,
ARP,HTTP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet,
FTP, TFTP, PPP, PPPoE
網絡安全：OpenVPN, iptables firewall
Web服務器 (Apache)： 允許創建和管理網站，支持PHP
和XML
遠程訪問安全防護：SSH允許從任何連接網絡中，遠程登陸
至一個安全的加密控制臺
撥號網絡：Linux下的PPP守護進程，可通過PPP協議完成
撥入任務，實現Unix設備的網絡接入。采用“Chat”、“dip”
和“diald”及其他。支持IP、TCP、UDP和 (for Linux) IPX
Novell)
文件服務器：能夠讓遠程客戶端通過網絡來訪問文件和其他
資源
看門狗：看門狗定時器可通過軟件觸發系統復位，可用于具
體應用和全系統故障
應用開發軟件：
? Moxa API Library
? GNU C/C++ cross-compiler
? GNU C library
? Perl
軟件包：
? SNMP
? SafeGaurd technology
Windows Embedded Standard 7核心操作系統：
? Windows 7 Embedded，32 位
? 感應和定位平臺
? 遠端過程調用
應用程序和服務的開發：
? Net框架4.0
? 遠程桌面協議7.1
? COM OLE應用支持
? COM +應用程序支持
? MSMQ
互聯網服務：
? IE瀏覽器8.0
? IIS7.0
文件系統和數據存儲：
? Windows數據訪問組件
? Windows備份和還原
診斷：
? 常見的故障診斷工具
? 問題報告和解決方案
字體：
? 中文（繁體和簡體），中東，東南亞，南亞字體
? True Type字體
圖形和多媒體：
? MPEG音頻解碼器DTV-DVD（MPEG-2，AAC）
? MPEG Layer-3音訊編解碼器（MP3）
? MPEG4解碼器
? Windows媒體視頻VC-1（WMV）編解碼器
? DirectX和Windows設備體驗
? Windows媒體播放器12
國際：
? IME簡體中文支持
? IME繁體中文支持
管理：
? 群組原則管理
? Windows管理規范（WMI）
? Windows更新
網絡：
? 可擴展身份驗證協議（EAP）
? Internet身份驗證服務
? Telnet服務器
? 藍牙
? 域服務
? 網絡訪問保護
? 網絡和共享中心
? 服務質量
? 遠程訪問服務（RAS）
? 電話API客戶端
? Windows防火墻
? 無線網絡
安全性：
? 憑據漫游服務
? 認證和證書管理
? Windows授權管理器（AZMAN）
? Windows安全中心
? Active Directory權限管理
? 安全基地
? 加密文件系統（EFS）
嵌入式產品特點：
? 增強型寫過濾器（EWF）
? 基于文件的寫入過濾器（FBWF）
? 消息框默認回復
? 注冊表濾波器
? WSDAPI，NET
嵌入式自我診斷：基于SNMP的遠程腳本層，監控，報告和控制
