變電站專用計算機 您的位置：首頁 > 變電站專用計算機

規格型號：DA-681C 系列

產品簡述：Intel? 第七代 Core? CPU IEC-61850 1U 機架式計算機，帶 6 個千兆以太網端口和 12 個隔離串口

詳情介紹

簡介

    DA-681C 計算機搭載 Intel? Celeron? 或 Intel? Core? i3 CPU，并配備雙顯示端口 (2 x HDMI) 、5 個 USB 端口、6 個千兆以太網端口、2 個三合一 RS-232/422/485 串口、10 個 RS-485 串口、6 個數字輸入端口和 2 個數字輸出端口。此外，還配有 1 個 2.5 英寸 HDD/SSD 插槽和 1 個 mSATA 插槽，可為需要大量存儲空間進行邊緣數據采集的工業應用提供存儲擴展。

    DA-681C 符合 IEC-61850-3 和 IEEE 1613 標準，確保為變電站應用提供穩定可靠的系統操作。DA-681C 兼容 EN 50121-4 標準，使其可在軌道交通應用中實現穩定可靠的系統操作，例如：車站 SCADA 系統、軌旁整合防災、牽引動力繼電、信號和安全系統，為智能軌道交通提供了全方位的高度集成視角。


外觀

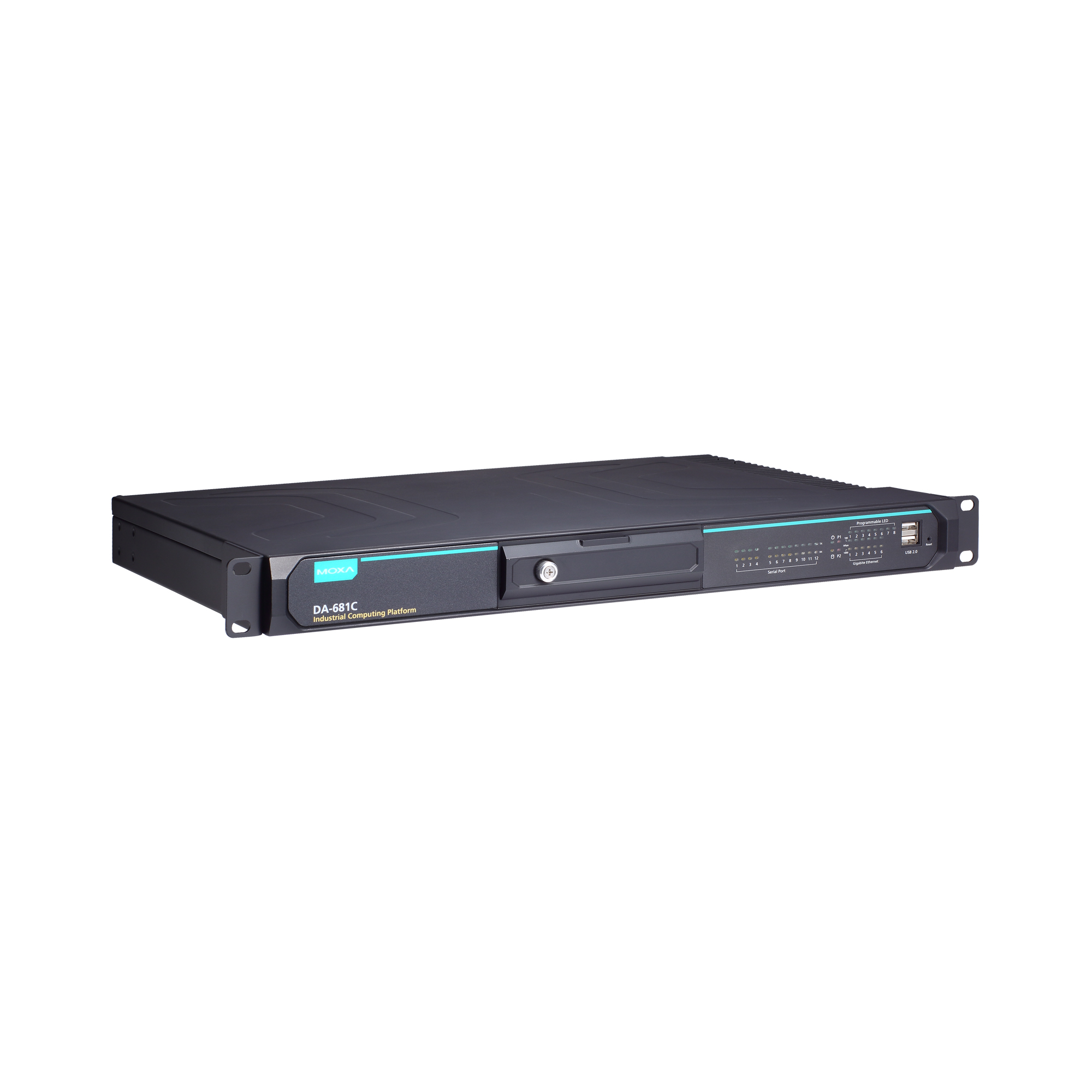

前視圖

后視圖


特點

  •  符合 IEC 61850-3、IEEE 1613 和 IEC 60255 標準，適用于變電站自動化系統

  •  符合 EN 50121-4 標準，適用于軌道交通軌旁應用

  •  第七代 Intel? Core? 處理器

  •  DDR4 內存插槽；容量高達 32 GB

  •  冗余電源（100 至 240 VAC/VDC）


規格

計算機

● CPU

Intel? Core? i3-7100U 處理器（2M 緩存，2.4 Ghz）

Intel? Celeron? 3965U 處理器（2M 緩存，2.2 GHz）

● 系統內存插槽

SODIMM DDR4 插槽x 2

● DRAM

最大容量 32 GB（SODIMM x 2，每個支持 2400 Mhz，每個模塊最大容量 16 GB）

● 圖形控制器

Intel? HD Graphics 630

● 存儲卡槽

2.5 英寸 HDD/SSD 插槽x 1

● 支持的 OS

Windows 10 Embedded IoT Ent 2019 LTSC 64 位

Linux Debian 9

注意： 由 CTOS 提供的 OS


計算機接口

● USB 2.0

USB 2.0 接口x 3，type-A 接頭

前面板 2 個端口，計算機內 1 個端口

● USB 3.0

USB 3.0 接口x 3，type-A 接頭

后面板 3 個端口

● 視頻輸出

HDMI x 2，HDMI 接頭 (type A)

● 串口

RS-232/422/485 端口x 2，軟件可選（接線端子）

● 以太網端口

自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 6


LED 指示燈

● 系統

可編程x 8

存儲x 1

電源x 1

● LAN

每個端口 2 個 (10/100/1000 Mbps)

● 串口

每個端口 2 個 （Tx，Rx）


串口界面

● 波特率

183 bps 至 115.2 kbps

● 接頭

接線端子

● ESD

8 kV （4 級）

● 隔離保護

2 kV

● 串口標準

RS-232/422/485

● 浪涌保護

2 kV


串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND


電源參數

● 電源鍵

復位按鈕（前面板）

開/關（后面板）

● 電源功耗

100 W （最大）


機械特性

● 外殼

金屬

● 尺寸（無掛耳）

440 x 316 x 44 mm（17.32 x 12.44 x 1.73 英寸）

● 重量

9,000 g (21.82 lb)

● 安裝

19 英寸機架式安裝


工作環境

● 工作溫度

-40 至 70°C（-40 至 158°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）


安規認證

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8：20 A/m

IEC 61000-4-11

● 變電站

IEC 61850-3，IEEE 1613

● 保護繼電器

IEC 60255

● 沖擊

IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

● 安全

UL 62368-1


聲明

● 綠色產品

RoHS、CRoHS、WEEE


MTBF

● 時間

285,419 小時

● 標準

Telcordia SR332


保修

● 保修期限

3 年
