簡介

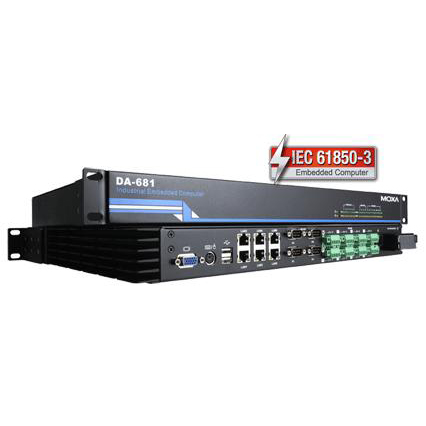

   DA-681采用 Intel x86處理器，配備VGA接口，6個以太網口，4個RS-232串口，8個RS-485串口（帶隔離保護），CF卡插槽和USB接口。DA-681采用19英寸、1U高度的堅固結構設計，是工業應用的理想解決方案。
    憑借其強大的通信能力，DA-681特別適用于電力、交通、石油和天然氣等需要19英寸機架安裝解決方案的自動控制領域。該產品的所有串口具備2 kV光電隔離保護，可以保證在上述苛刻的工業環境中實現穩定可 靠的通信。
    DA-681預裝Linux或Windows XP Embedded操作系統，為您開發應用軟件提供了友好的環境，來自MOXA的強 大的軟件支持能力，確保程序員可以迅速開發出無bug的程序，同時減少費用。

特點

- Intel賽揚M 1 GHz處理器，前端總線頻率400 MHz
- 1個200-pin DDR2 SODIMM接口，支持DDR2 400，最高 可達1GB（內建 512 MB）
- 6個10/100 Mbps以太網口
- 1個CF卡插槽，1個用于擴展存儲空間的IDE ATA-150接頭
- 高速USB 2.0接口
- 4 個光隔RS-232串口，8個光隔RS-485 串口
- 串口速度50 bps~921.6 Kbps，支持非標準波特率
- Embedded Linux，WinCE 6.0，或 WinXPe platform
- 19英寸機架安裝，1U高度
- 雙源100/240 V交直流電源輸入（單電源與雙電源型可選）
- 穩定，無風扇設計

硬件規格

系統CPU: Intel Celeron M 1GHz 處理器
操作系統（預裝）: WinCE 6.0，Windows XP Embedded SP3， Linux 2.6
系統芯片組: Intel 910GME + ICH6M c芯片組
BIOS: 4Mbit Flash BIOS，PCI 即插即用，支持ACPI 功能
前端總線: 400 MHz/533 MHz
系統內存: 1個200-pin DDR2 SODIMM 接口，支持 DDR2 400， 最高可達1GB（內建512 MB）
USB: 2個USB 2.0 Hosts，A型接頭，支持系統引導
存儲內建：板載1 GB SSD (DOM)，通過IDE接口儲存OS
支持 CF 卡存儲擴展
HDD支持：支持HDD擴展的SATA接頭
其他外設鍵盤/ 鼠標：1個PS/2接口，支持標準PS/2 鍵盤和PS/2鼠標
顯示圖形控制器：采用內建的Intel 910GME集成圖形，內建Intel extreme Graphics 2技術
顯存：動態圖象存儲器，可共享系統32MB內存
顯示器接口： 用于VGA 輸出的CRT接口(DB15 孔式接頭)
分辨率： CRT顯示器象素分辨率可達2048 x 1536 @ 75Hz
以太網接口LAN ：6 個10/100 Mbps 速率自偵測口(RJ45)
電磁隔離保護：內建1.5KV
串口串口標準：
4個RS-232口，軟件選擇(DB9 針式)
8 個RS-485口（端子排）
ESD保護： 全信號15 KV
隔離: ２KV 數字隔離
串口通訊參數數據位：5、6、7、8
停止位：1、1.5、2
校驗位: None，Even，Odd，Space，Mark
流量控制: 針對RS-485的RTS/CTS，XON/XOFF，ADDC ( 數據方向自動控制)
波特率: 50 bps至921.6 Kbps ( 支持非標波特率;詳見用戶手冊)
串口信號RS-232: TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-485-2w: Data+，Data-，GND
LED指示燈系統：1 x 電源指示燈，1 x 存儲器指示燈
LAN ：6 x 10M ，6 x 100M
串口:
RS-232: 4 x Tx，4 x Rx
RS-485: 8 x Tx，8 x Rx
電源故障: LED x 2 ( 雙電源型)
機械特性外殼： SECC金屬板，1mm
重量： 4.5 kg
尺寸： 440 x 253 x 45 mm，19 英寸，1U高度
安裝： 標準19 英寸機架
工作環境工作溫度： -10 ~ 60 °C (14 ~ 140°F)
工作濕度： 5 ~ 95% RH
存儲溫度： -20 ~ 80 °C (-4 ~ 176°F)
電源需求電壓輸入： 單/ 雙輸入，100 ~ 240 VAC/VDC自適應，47 ~ 63 Hz，端子塊
功耗： 50W
安規認證EMC: CE (EN55022，EN61000-3-2，EN61000-3-3，EN55024)，FCC(Part 15 Subpart B，CISPR 22 Class )，CCC (GB9254，GB 17625.1)
安全：UL/cUL (UL60950-1，CSA C22.2 No. 60950-1-03)，LVD (EN60950-1)，CCC (GB4943)
其他: RoHS，CRoHS，WEEE
可靠性報警工具： 內建蜂鳴器和RTC ( 實時時鐘)，帶備份電池
自動重啟觸發器： 內建WDT (看門狗時鐘)，支持1-255 級時間間隔系統重啟設置，可由軟件編程
保修期5年

軟件規格

LinuxDistribution: Debian Etch 4.0
Kernel 版本: 2.6.18
協議棧：TCP，UDP，IPv4，SNMP V1，ICMP，ARP，HTTP，CHAP，PAP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，FTP，PPP，PPPoE
文件系統: EXT2 (1G DOM)
系統工具: bash，busybox，login，telnet，ftp，ssh，openbsdinetd，apt，apt-utils，dpkg，grub，udev
telnetd: telnet 服務器后臺程序
ftpd: FTP服務器后臺程序
sshd: 安全shell 服務器
Apache: web服務器后臺程序，支持PHP和XML
openvpn: 虛擬專用網絡服務管理程序
iptables ： 防火墻服務管理程序
NAT: 網絡地址轉換
pppd: 串口撥入/ 撥出的后臺程序以及PPPoE
pppoe: 基于以太網的PPP 協議
tftp/tftpd: 簡單文件傳輸協議客戶端/ 服務器
snmpd: snmpd 代理后臺程序
usbmount ： 支持USB即插即用
DHCP客戶端： dhcp3-client
cron: 管理例行任務的后臺處理
grep: NU grep，egrep，and fgrep
minicom： 友好串口通信程序
watchdog ： 軟件看門狗
inetd ： TCP服務器管理程序
應用程序開發環境： GNU Make 3.8.1（使用GNU make工具維護大量程序）
自動化配置腳本編譯器: autoconf 2.13
gcc: GNU C編譯器
g++: GNU C++編譯器
libc6-dev: GNU C庫( 開發庫和頭文件)
Perl: Pratical 實用摘要和報告語言
Vim: Vi IMproved (增強的vi 編輯器)

Windows XP Embedded系統工具: Windows 命令窗口、Telnet、ftp、基于 Web 的管理程序、無線網絡零配置
文件系統: NTFS
協議棧: DHCP，IPv4，DNS，IPsec，HTTP，TCP，UDP，ICMP，IGMP，ARP，TAPI，TSP，SNMP V2，NTP，ICS，PPP，CHAP，EAP，SNTP，Telnet，FTP，SMTP，PPPoE，PPTP，NetBIOS
Telnet 服務器: 允許用戶從遠程計算機連接 Telnet 服務器。
IIS Web 服務器: 允許用戶創建并管理網站。
終端服務器: Microsoft 終端服務器客戶端應用程序 (mstsc.exe).
COM+服務器: Microsoft 組件對象模型(COM) 和 Microsoft 交易 服務器(MTS) 的新一代版本
計算機瀏覽服務器: Windows 通過Microsoft Networking 顯示出 來的計算機瀏覽功能，它使客戶機能瀏覽其網絡鄰居，找到提供文件與打印共享服務的可用計算機。
磁盤管理服務器: 支持磁盤和卷的管理操作。該組件實現了一個組件對象模型(COM) 接口，可以用來查詢、配置磁盤和卷，包括基本卷和動態卷。該組件還能監控磁盤安裝、卸除及存儲子系統中的其它更改。
遠程注冊服務器: 使遠程用戶能修改本機上的注冊表設置。
程序開發環境:
? Microsoft .Net Framework 2.0 with service pack 2 (CLR and the.NET Framework class library)
? Active Directory Service Interface (ADSI) Core
? Active Template Library (ATL),ASP.NET 2.0
? Certificate Request Client & Certificate
? Autoenrollment (CLR and the .NET Framework class library)
? COM APIs
? Common Control Libraries
? Common File Dialogs
? Direct3D，DirectPlay，DirectShow and Direct show filters
? Distributed Transaction Coordinator (MSDTC)
? Enhanced Write Filter (Redirect disk write operations to volatile(RAM) or non-volatile (disk) storage)
? Event Log，Internet Explorer
? Mapi32 Libraries
? Message Queuing (MSMQ) Core
? Microsoft Visual C++ Run Time Libraries
? Power Management dynamic-link library
? Registry Editor
? RPC
? Smart Card Cryptographic Service Providers
? USB 2.0 core drivers compliant with USB .95 or 1.0
? Windows API，Media Player 10，Script Engines，and WMI
