簡介

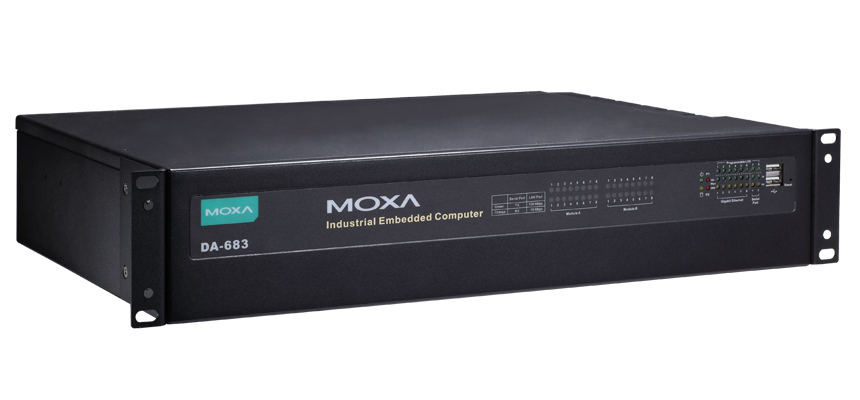

    DA-683工業計算機可以滿足于各種各樣的電力自動化的應 用。DA-683系列是基于英特爾x86處理器并支持DVI-I，6個 千兆以太網端口，2個RS-232串行端口，CF插槽和USB接口。 此產品采用的是標準的19英寸，2U高的外形設計尺寸。 DA-683可以執行各種工業任務，而且低功耗，提供了工業 應用的低成本高效益的解決方案。DA-683工業計算機支持 IEEE 1588 v2精確時間同步協議，以提供準確的時間用于電 力變電站系統事件日志記錄要求。 DA–683支持IEC-61850-3認證，在電力系統應用中可以提 供穩定可靠的運行。通過一個靈活的雙獨立的系統集成和 模塊化設計以及獨立擴展插槽，為您提供附加價值和更多 便利。友好的設計，用戶可以方便快捷的更換各種不同的通 訊模塊，其中包括一個8端口RS-232/422/485串口模塊，8口 RS-422/485串口模塊，4端口10/100 Mbps網口模塊，8端口 10/100 Mbps交換機模網口模塊和一個通用PCI擴展模塊。 DA-683系列產品寬溫型號，可在-40至70 ℃的溫度范圍內可 靠，穩定的工作,從而為惡劣環境應用提供最佳解決方案。 DA-683計算機運行Linux或Windows嵌入式標準2009 （預 先安裝），為您開發應用軟件提供了友好的環境，提供MOXA 全面的軟件支持，確保程序員可以開發出無bug的程序，同時 減少費用成本。

特點

• Intel雙核 Atom D510 1.66 GHz 處理器

• DDR2 SODIMM 插槽, 支持DDR2 667 最高可達 2 GB

• 6 個10/100/1000 Mbps以太網端口

• 2個 RS-232 串口

• 4個高速的USB 2.0接口

• 4個 DI, 4個 DO

• 1個CF卡插槽可用于擴展存儲空間

• 2 個SATA-300 接口可用于擴展存儲空間

• 配備２個PCI插槽，可用于擴展外圍設備

• 支持IEC 61850-3認證 (DPP-T 型號)

• 支持IEEE 1588 v2 (Linux 型號)

• 雙電源輸入

• Ready-to-run 嵌入式Linux或Windows EmbeddedStandard 2009平臺

• -40~70 ℃寬溫操作

系統CPU：Intel 雙核 Atom D510 1.66 GHz處理器
OS (預裝)：Linux 或 Windows Embedded Standard 2009
系統芯片：Intel Pineview-D + ICH8M
BIOS：16 Mbit Flash BIOS, PCI Plug & Play, 支持ACPI功能
FSB：667 MHz
系統內存：1個200針DDR2 SODIMM插槽，支持DDR2667，內置了1 GB和高達2 GB
擴展總線：預留PCI/104接口
USB接口：USB 2.0兼容主機，A型連接器×4，支持系統啟動
存儲內置：2 GB的工業級DOM板載存儲操作系統
存儲擴展：CF卡的CF卡擴展槽，支持CF卡Type-I/II
HDD 支持：2個 SATA-300 接口支持硬盤擴展
其它外圍接口鍵盤/鼠標：1個PS/2接口，支持標準的PS/2鍵盤，并通過Y型電纜鼠標
顯示Graphics Controller：英特爾 GMA3150圖形控制器英特爾D510卡
DVI接口：
? 模擬顯示器：輸出分辨率高達 2048x1536@60Hz
? 數字 DVI 顯示器：輸出分辨率高達1024x768@60Hz
網口LAN：6 個10/100/1000 Mbps 自適應千兆網口
電磁隔離保護：內置1.5 KV
串口串口標準：2個RS-232接口（DB9 公頭）
串口信號：
RS-232：TxD,RxD,DTR,DSR,RTS,CTS,DCD,GND, RI
數字輸入輸入通道數量：4 ，source type
輸入電壓：0 ~ 30 VDC
數字輸入干節點：
? 邏輯0：關到 GND
? 邏輯1：開
數字輸入濕節點：
? 邏輯0：+3 V max.
? 邏輯1：+10 V~+30 V (source to DI)
連接器類型：10-pin螺絲接線端子 (4 個DI, 4個 DO, DI source, GND)
隔離：3 KV光電隔離
數字輸出4，sink type 輸出電流：最大, 每通道200毫安
電壓：標準24 VDC全部打開最大達到3 V
連接類型：10-pin screw terminal block (4 DI points, 4 DOpoints, DI source, GND)
隔離：3 KV光電隔離
硬件規格
LED指示燈系統：電源，存儲
千兆網口：100M x 6, 1000M x 6
串口：TX/RX
通訊：Module A x 16, Module B x16
可編程：LED x 8
開關和按鈕電源開關：開/關（后面板）復位按鈕：要復位系統硬件（前面板）
機械特性外殼：SECC金屬板，1mm
重量：4 kg
尺寸：315 x 440 x 90 mm (12.40 x 17.32 x 3.54 in) (不帶機架耳朵)
安裝：標準19英寸機架
工作環境工作溫度：
標準機型：-10~60 ℃ (14 ~ 140°F)
DPP-T 機型：-40~70 ℃ (-40 ~ 158°F)
存儲溫度標準機型：-20~80 ℃ (-4 ~ 176°F)
DPP-T機型：-40~85 ℃ (-40 ~ 185°F)
環境相對濕度：5~95% (無凝露)
防震：7 mm (2-9 Hz), 20 m/s/s (9-200 Hz), 15 m/s/s(200-500 Hz) @ IEC-61850-3, IEC 60870-2-2/Cm/(3M6)/(4M6), sinewave, 2-500 Hz, 1 Oct/min, 10 cycles, 2 hrs 40 mins per axis
抗沖擊：300 m/s2 @ IEC-61850-3, IEC 60870-2-2/Cm/(3M6)/(4M6), 半正弦波, 11 ms
電源需求電壓輸入：100~240 VAC, 50/60 Hz, 0.9-0.4 A
耗電量： 40 W
安規認證安全：UL/cUL (UL 60950-1, CSA C22.2 No. 60950-1-03),LVD (EN60950-1), CCC (GB4943)
EMC：CE (EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024), FCC(Part 15 Subpart B, CISPR 22 Class ), CCC(GB9254, GB 17625.1), IEC61850-3 (DPP-T models only)
綠色認證：RoHS, CRoHS, WEEE
可靠性報警工具：內建蜂鳴器和RTC (實時時鐘)，帶備份電池
自動重啟觸發器：內建WDT (看門狗定時器) 支持1-255級時間間隔系統重啟設置，可由軟件編程
MTBF (平均故障間隔時間)：134,407 hrs
保修期保修期：3年
