簡介

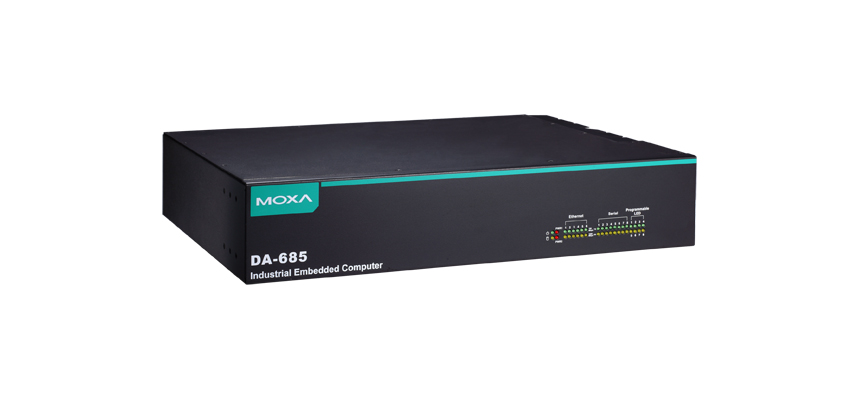

    DA-685/683/682/681工業計算機可以滿足于各種各樣的電力自動化，交通，石油和天然氣的應用。DA-685/683/682/681系列是基于英特爾x86處理器并支持DVI-I，6/6/4個千兆/6 個以太網端口，RS-232或RS-232/422/485和RS-485串口，CF插槽和USB接口。此產品采用的是標準的19英寸，2U高的外形設計尺寸(DA-681為1U高)和Intel Core Duo處理器(DA-685/683)或Intel Celeron M處理器(DA-682/681)。

    DA-685/683/682/681可以執行各種工業任務，而且低功耗，提供了工業應用的低成本高效益的解決方案。其中DA-683工業計算機支持IEEE 1588 v2精確時間同步協議，以提供準確的時間用于電力變電站系統事件日志記錄要求。DA-683支持IEC 61850-3認證，在電力系統應用中可以提供穩定可靠的運行。DA-683/682通過一個靈活的雙獨立的系統集成和模塊化設計以及獨立擴展插槽，為您提供附加價值和更多便利。友好的設計，用戶可以方便快捷的更換各種不同的通訊模塊。DA-683系列產品寬溫型號，可在-40 ~ 70 °C的溫度范圍內可靠，穩定的工作，DA-682系列所有串口具備2KV光電隔離保護，從而為惡劣環境應用提供最佳解決方案。
*DA-685預裝了Linux，Windows Embedded Standard 2009或Windows Embedded Standard 7操作系統，為您的應用開發提供了多樣的操作平臺。

特點

• Intel Atom D510 1.66 GHz處理器

• 1個DDR2 SO-DIMM插槽，支持DDR2 667，最高可達2 GB

• 6個10/100/1000 Mbps以太網口

• 2個RS-232/422/485串口(DB9 male)

• 6個RS-485串口(接線端子)

• 2個USB 2.0端口，支持高速外設

• CF卡插槽，用于存儲擴展

• 1個SATA接口，用于硬盤擴展

• EMC 4級認證

計算機CPU：
DA-685/683：Intel Duo Core Atom D510 1.66 GHz處理器
DA-682/681：Intel Celeron M 1 GHz處理器
操作系統：Windows 7，Windows XP Professional，LinuxWinCE 6.0或Windows Embedded Standard 2009(用戶必須安裝)
*僅DA-685支持Windows 7和Windows XP Professional
系統芯片組：
DA-685/683：Intel Pineview-D + ICH8M
DA-682：Intel 915GME + ICH6M芯片組
DA-681：Intel 910GMLE + ICH6M芯片組
BIOS：16 Mbit (DA-683//682/681: 4 Mbit) Flash BIOS，PCI即插即用，支持ACPI功能
前端總線：DA-685/683：667 MHz，DA-682/681：400 MHz
系統內存：2/1個200針DDR2 SODIMM接口，支持DDR2 667/533/400，最高可達4/1 GB，已內置1 GB/512 MB
擴展總線：PCI/104預留接口
USB：兼容USB 2.0，2/4/4/2個A型接頭，支持系統引導
存儲內建：
DA-685/683：2 GB的工業級DOM用于安裝操作系統
DA-682：256 MB（CE）或1 GB（WinXPe/Linux）工業級DOM用于安裝操作系統
DA-681：板載1 GB（DA-681-XPE為2 GB）工業級DOM，通過IDE接口存儲操作系統
存儲擴展：CF插
硬盤支持：2個SATA-300硬盤擴展連接器(DA-682不支持)
其他外接設備KB/MS:1個PS/2接口，支持通過Y型電纜標準PS/2鍵盤和鼠標
顯示圖形控制器：
DA-685/683：Intel? GMA3150圖形控制器，內建D510技術
DA-682/681：采用內建的Intel 915GME/910GME集成圖形，內建Intel extreme Graphics 2技術
顯示器內存：動態圖象存儲器，可共享系統32 MB內存
顯示接口：可用于VGA輸出的CRT接口（DB15孔式接頭）
分辨率：CRT顯示器模式的像素分辨率高達2048 x 1536 @ 75 Hz
以太網接口LAN：速率自偵測以太網口
DA-685/683：6個10/100/1000 Mbps
DA-682：4個10/100/1000 Mbps
DA-681：6個10/100 Mbps
電磁隔離保護：內建1.5 KV
串口串口標準：
DA-685：
? 2個RS-232/422/485口 (DB9針式)
? 6個RS-485-2W口 (接線端子)
DA-683：2個RS-232口（DB9 male）
DA-681：
? 4 RS-232口 (DB9針式)
? 8 RS-485口 (接線端子)
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDC (自動數據流向控制)
波特率：50 bps ~ 921.6 Kbps（支持非標波特率；詳見用戶手冊）
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND，RI
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
LED指示燈系統：電源，存儲
LAN：10/100M x 6，1000M x 6/4
編號：TX/RX(DA-685/683/682)
可編程：LED x 8
開關和按鈕電源開關：開/關（后面板）
復位按鈕：用于系統硬件復位（前面板）
機械特性外殼：SECC金屬板(1 mm)
重量：
DA-685/683：4 kg
DA-682：7 kg
DA-681：4.5 kg
尺寸：（不帶安裝配件）
DA-685/683：315 x 440 x 90 mm (12.40 x 17.32 x 3.54 in)
DA-682：440 x 315 x 90 mm (17.32 x 12.40 x 3.54 in)
DA-681：440 x 315 x 45 mm (17.32 x 12.40 x 1.77 in)
安裝：標準19英寸機架
工作環境工作溫度：
標準型號：-10 ~ 55 °C (14 ~ 131 °F)
DPP-T型：-40 ~ 70 °C (-40 ~ 158 °F)
存儲溫度：
標準型號：-20 ~ 80 °C (-4 ~ 176 °F)
DPP-T型：-40 ~ 85 °C (-40 ~ 185 °F)
工作濕度：5 ~ 95%（無凝露）
防震：2 g rms @ IEC-68-2-34，隨機波，5-500 Hz，1小時每軸
抗沖擊：20 g @ IEC-68-2-27，半正弦波，11 ms
電源需求電壓輸入：100 ~ 240 VAC，50/60 Hz，0.9-0.4 A
功耗：DA-685/683：40 W，DA-682：30 W，DA-681：26 W
安規認證Safety：UL/cUL (UL 60950-1，CSA C22.2 No. 60950-1-03)，LVD (EN 60950-1)，CCC (GB4943)
EMC：CE (EN 55022，EN 61000-3-2，EN 61000-3-3，EN 55024)，FCC (Part 15 Subpart B，CISPR 22 Class )，CCC
Power Automation：IEC 61850-3 (DPP-T models only)
Green Product：RoHS，CRoHS，WEEE
可靠性報警工具：內建蜂鳴器和RTC（實時時鐘），帶備份電池
自動重啟觸發器：內建WDT（看門狗定時器），支持1-255級時間間隔系統重啟設置，可由軟件編程
MTBF (平均故障間隔時間)：
DA-683/682：134.407小時
DA-681：100.847小時
保修保修期：3年
