簡介

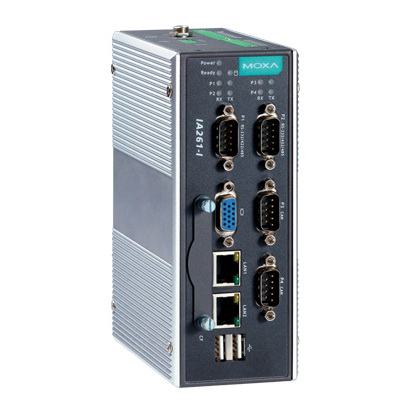

    IA261- I /262- I配備2個（IA262- I）或4個（IA261）RS-232/422/485串口，雙CAN總線端口（僅IA262支持），雙以太網口，8個DI通道，8個DO通道，帶VGA顯示接口，2個USB主機和CF插槽。該產品結構設計緊湊，外殼采用高強度工業的鋁合金外殼，具備IP40防護等級。

    IA261-I/262-I嵌入式計算機采用Cirrus Logic EP9315 ARM9RISC CPU，32位，主頻為200MHz的RISC的CPU。該處理器功能強大，支持各種通信功能且發熱量較小。IA261-I/262-I內建32 MB NOR Flash ROM和128 MB SDRAM，可為您提供足夠空間用于存儲應用程序。

    憑借其內置的VGA輸出接口，IA261-I/262-I適用于各種需要VGA和HMI顯示的工業SCADA系統，如制造自動化、生產線監控和礦井自動化等。

    IA261-I/262-I配備RS-232/422/485串口，CANbus和DI/O，且具備2 KV隔離保護；而雙網口可以組建冗余網絡，是工業應用的理想解決方案。除了標準模塊之外，Moxa還提供寬溫產品（-40 ~ 75 °C），尤其適合在苛刻的工業環境當中使用。

特點

? Cirrus Logic EP9315 ARM9 CPU，200 MHz
? 板載128 MB RAM，32 MB閃存
? VGA接口可用于本地監測
? 2 KV數位隔離RS-232/422/485串口
? 雙10/100 MBps網口可用于網絡冗余
? 8+8 DI/DO帶3 KV光電隔離保護
? 12 ~ 48 V雙冗余直流電源輸入
? 支持CF卡擴展和USB 2.0接口
? 立即可用Linux或WinCE的6.0平臺
? -40 ~

硬件規格

計算機CPU：Cirrus EP9315 ARM9 CPU，200 MHz
操作系統（預裝）：Windows CE 6.0 or Linux
DRAM：板載128MB
Flash：板載32 MB
USB：2個USB host，兼容USB 2.0（A型接頭）
存儲存儲擴展：CF卡插槽進行擴展
顯示圖形控制器：EP9315內部圖形與TTL信號支持圖形加速引擎
顯示內存：動態視頻內存（共享系統內存）
顯示接口：CRT顯示器的VGA輸出接口，DB15孔式連接器
分辨率：1024 x 768，8 bits
以太網口LAN：2個10/100 Mbps速率自偵測網口，RJ45接頭
電磁隔離保護：內建1.5 KV
串口串口數量：2個或4個RS-232/422/485口，軟件選擇（DB9針式）
電磁隔離保護：全信號15 KV
隔離：2 KV數字隔離
控制臺端口：RS-232（TxD，RxD，GND），4針輸出（115200，n，8，1）
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDC（自動數據流向控制l）
波特率：50 bps ~ 921.6 Kbps（支持非標準波特率，詳情見用戶手冊）
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
數字輸入通道：8，source類型
輸入范圍：0 ~ 30 VDC
數字輸入信號（干結點）
? 邏輯“0”：Close ~ GND
? 邏輯”1“：Open
數字輸入信號（濕結點）
? 邏輯”0“：+3 V max.
? 邏輯”1“：+10 V ~ +30 V（COM到DI）
接頭類型：10針端子排（8 points，COM，GND）
隔離：3 KV光電隔離
數字輸出通道：8，sink類型
輸出電流：最大200 mA/通道
通態電壓：額定24 VDC，集成極開路至30 V
連接器類型：9針接線端子（8 points，GND）
隔離：3 KV光電隔離
CANbus通信（僅IA262 CE型號）界面：兩個兼容CAN2.0A/2.0B標準的光隔離端口
CAN控制器：Phillips SJA1000T
信號：CAN-H，CAN-L
光電隔離保護：2 KV
速率：10 Kbps ~ 1 Mbps
接頭類型：DB9針式
LED指示燈系統：Power，Ready，Storage
LAN：10M/Link x 2，100M/Link x 2（在接頭上）
串口：TxD x 4，RxD x 4
IA261-I：串口的P1到P4
IA262-I：串口的P1到P2，CAN口的P3到P4開關和按鈕
復位按鈕：支持“重置為出廠默認”
機械特性外殼：鋁，垂直外形
重量：950 g
尺寸：60 x 115 x 152 mm（2.36 x 4.53 x 5.98 in）
安裝方式：導軌安裝，壁掛安裝
工作環境工作溫度：
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
工作濕度：5 ~ 95%（無凝露）
存儲溫度：
標準型號：-20 ~ 80 °C（-4 ~ 176 °F）
寬溫型號：-40 ~ 85 °C（-40 ~ 185 °F）
防震：5 g rms @ IEC-68-2-34，隨機波，5-500 Hz，1小時每軸
抗沖擊：50 g @ IEC-68-2-27，半正弦波，11 ms
電源需求輸入電壓：冗余電源輸入設計
PWR1：12 ~ 48 VDC（3針接線端子）
PWR2：12 ~ 48 VDC（帶螺紋電源插孔）
功耗：
USB接口無負載：5.8 W
? 240 mA @ 24 VDC
? 480 mA @ 12 VDC
USB接口全負載：11 W
? 450 mA @ 24 VDC
? 900 mA @ 12 VDC
安規認證Safety：UL 60950-1，CSA C22.2 No. 60950-1-03，EN 60950-1
EMC：EN 61000-6-4，EN 61000-3-2 Class D，EN 61000-3-3，EN 61000-6-2，FCC Part 15 Subpart B Class A
Green Product：RoHS，CRoHS，WEEE
可靠性報警工具：內建蜂鳴器和RTC（實時時鐘）
自動重啟觸發器：內建WDT（看門狗時鐘）
MTBF（平均故障間隔時間）：
IA261-I：118752小時
IA261-I：131832小時
保修保修期：5年
注：硬件規格僅適用于嵌入式計算機系統自身，不包含附件。如寬溫型附件電源適配器和電纜就不適用此規格。

軟件規格

Linux操作系統：Linux 2.6.23
文件系統：JFFS2，NFS，Ext2，Ext3
協議棧：TCP，UDP，IPv4，SNMPv1，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，SMTP，Telnet，FTP，TFTP，PPP，PPPoE
網絡安全：OpenVPN，iptables firewall
Web服務器（Apache）：允許創建和管理網站；支持PHP和XML
終端服務器（SSH）：為兩個不受信任的主機在沒有安全機制的網絡之間提供安全的加密通信
撥號網絡服務：Linux下的PPP守護進程，可通過PPP協議完成撥入和撥出任務，實現與其它主機之間的網絡連接
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
應用程序開發環境：
? Moxa API Library（Watchdog timer，Moxa serial I/O
control，Moxa DI/DO API）
? GNU C/C++ cross-compiler
? GNU C library
? GDB source-level debugging server
軟件保護：用來對用戶可執行文件進行加密的工具（基于Moxa專利技術）
Windows Embedded CE 6.0操作系統：Windows Embedded CE 6.0
文件系統：FAT（for on-board flash）
協議棧：TCP，UDP，IPv4，SNMPv2，ICMP，IGMP，ARP，HTTP，CHAP，PAP，SSL，DHCP，SNTP，SMTP，Telnet，FTP，PPP
Web服務器（WINCE IIS）：Supports ASP，ISAPI Secure Socket Layer（SSL 2/3）and Transport Layer Security （TLS/SSL 3.1）public key-based protocols，and Web Administration ISAPI Extensions
撥號網絡服務：RAS客戶端API和PPP，支持EAP和RAS腳本
文件服務器：允許客戶端通過網絡訪問文件和資源
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
應用程序開發環境：
? Moxa WinCE 6.0 SDK
? Moxa API Library
? C Libraries and Run-times
? Component Services（COM and DCOM）
? Microsoft .NET Compact Framework 2.0
? XML，including DOM，XQL，XPATH，XSLT，SAX，SAX2
? SOAP Toolkit Client
? Winsock 2.2
