簡介

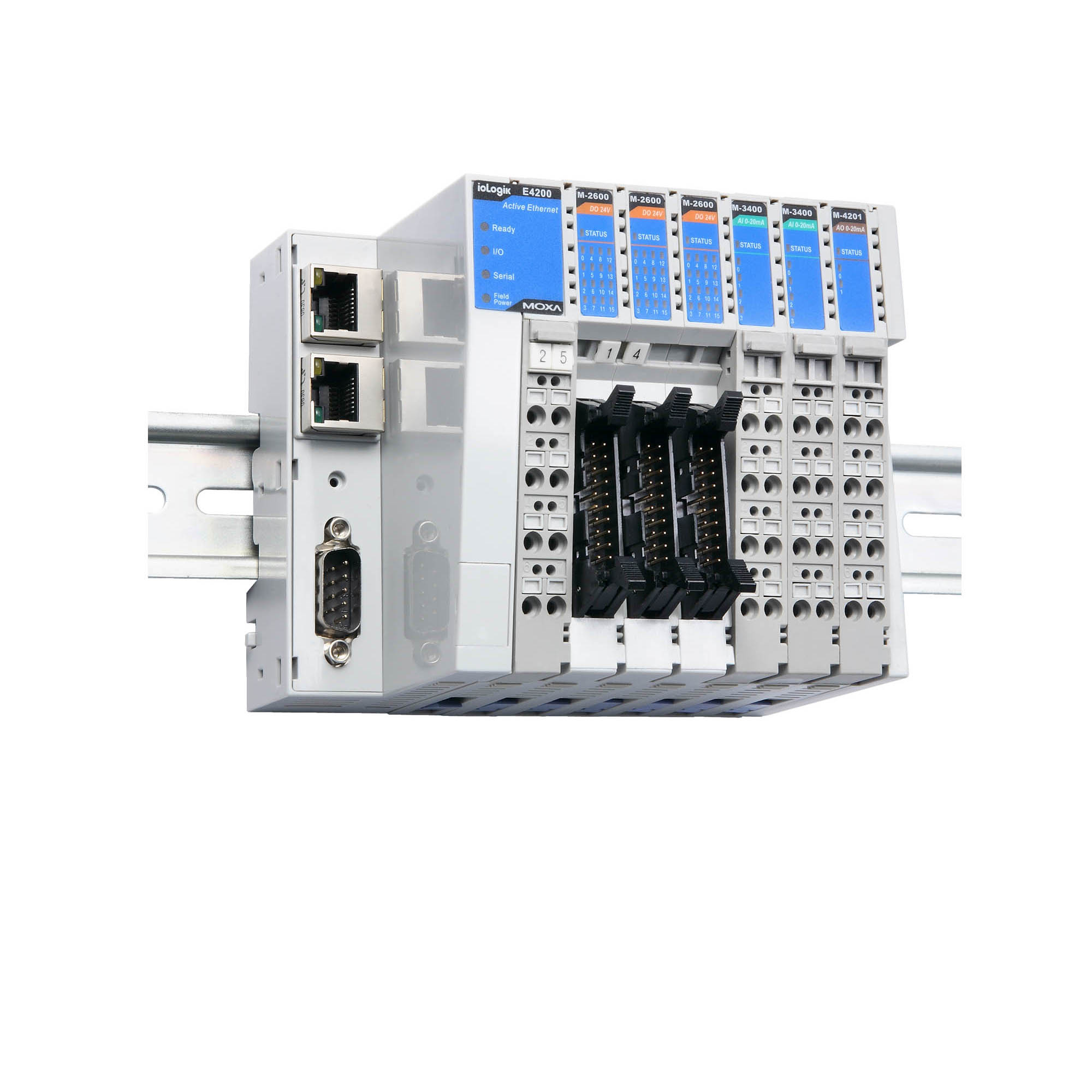

    ioLogik 4000 系列適用于遠程監控和報警系統，例如：水處理、供水系統、廢水處理和電力監控。 這些應用需要支援更多的 I/O 點和多種 I/O 類型，包括溫度傳感器、氣體探測器和水質探測器，ioLogik 4000 系列的多種 I/O 組合可滿足以上應用。

特點

規格

輸入/輸出接口

● 數字輸入通道

M-1450/1451：4

M-1800/1801：8

M-1600/1601：16

● 數字輸出通道

M-2800/2801：8

M-2600/2601：16

● 模擬量輸入通道

M-3802/3810：8

● 模擬量輸出通道

M-4402/4410：4

● 熱電偶通道

M-6201：2

● RTD 通道

M-6200：2

● 隔離保護

3k VDC 或 2k Vrms

數字輸入

● 接頭

M-1450/1451/1800/1801：彈簧式 Euroblock 端子

M-1600/1601：I/O 扁平線纜，20-pin

● I/O 模式

DI

● 點/COM

M-1450/1451：2 個通道

M-1600/1601/1800/1801：8 個通道

● 傳感器類型

M-1800/1801：NPN

M-1600/1601：PNP

數字輸出

● 接頭

M-2800/2801：彈簧式 Euroblock 端子

M-2600/2601：I/O 扁平線纜，20-pin

● 額定電流

500 mA/通道

● I/O 類型

M-2600/2800：Sink

M-2601/2801：Source

● I/O 模式

DO

繼電器

● 接頭

彈簧式 Euroblock 端子

● 觸點額定電流

純電阻性負載：2 A @ 5 VDC

純電阻性負載：0.5 A @ 110 VDC

純電阻性負載：2 A @ 250 VAC

● 類型

A 型 (N.O.)電源繼電器

模擬輸入

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ 0 和 60°C

● 接頭

彈簧式 Euroblock 端子

● I/O 模式

電壓/電流

● 輸入阻抗

M-3810：500 kΩ（最小值）

M-3801：120 Ω

● 輸入范圍

M-3810：0 至 10 VDC

M-3802：4 至 20 mA

模擬輸出

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ 0 和 60°C

● 接頭

彈簧式 Euroblock 端子

● 輸出范圍

M-4410：0 至 10 VDC

M-4402：4 至 20 mA

● 分辨率

12-bit

● I/O 模式

靜態

● I/O 類型

單端

● 輸出阻抗

500 Ω

RTD

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ 0 和 60°C

● 接頭

彈簧式 Euroblock 端子

● 輸入阻抗

500 kΩ（最小）

● 傳感器類型

JPT100、JPT200、JPT500（-200 至 640°C）

JPT1000（-200 至 350°C）

NI100、NI50、NI500（-60 至 250°C）

NI1000（-60 至 150°C）

NI120（-80 至 260°C）

CU10

● 分辨率

0.1°C 或 0.1 Ω

熱電偶

● 毫伏精確度

±0.1% FSR @ 25°C

±0.3% FSR @ 0 和 60°C

● 接頭

彈簧式 Euroblock 端子

● 毫伏類型

±19.532 mV

±39.062 mV

±78.126 mV

● 分辨率

12-bit

0.1°C 或 10 μV

● 傳感器類型

J、K、T、E、R、S、B、N

● 輸入阻抗

500 kΩ（最小）

電源參數

● 電源接頭

彈簧式 Euroblock 端子

● 電源輸入數量

M-7001：2

M-7002：1

● 輸入電壓

M-7001：24 VDC，11 至 28.8 VDC

M-7002：5/24/48 VDC，110/220 VAC

● 電源功耗

M-1450/1451/1800/1801：35 mA @ 5 VDC

M-1600/1601：40 mA @ 5 VDC

M-2450：65 mA @ 5 VDC

M-2600/2601/2800/2801/3810/4402/4410：60 mA @ 5 VDC

M-3802/6200/6201：80 mA @ 5 VDC

● 通道

M-7804：8

M-7805：8

● 模式

M-7804：0 VDC

M-7805：24 VDC

機械特性

● 外殼

塑料

● 尺寸

14.1 x 99 x 70 mm（0.56 x 3.90 x 2.76 英寸）

● 重量

低于 80 g

● 安裝

導軌式安裝

● 接線

I/O 線纜，14 至 28 AWG

工作環境

● 工作溫度

-10 至 60°C（14 至 140°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● EMC

EN 55032/24、EN 61000-6-2/-6-4

● EMI

CISPR 32, FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 安全

UL 508

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

M-1450：19,482,240 小時

M-1451：19,727,520 小時

M-1600：11,659,560 小時

M-1601：11,694,600 小時

M-1800：15,759,240 小時

M-1801：15,811,800 小時

M-2450：14,033,520 小時

M-2600：9,732,360 小時

M-2601：9,749,880 小時

M-2800：13,884,600 小時

M-2801：14,340,120 小時

M-3802：7,375,920 小時

M-3810：7,288,320 小時

M-4402：7,840,200 小時

M-4410：6,219,600 小時

M-6200：3,644,160 小時

M-6201：3,828,120 小時

M-7001：19,569,840 小時

M-7002：75,528,720 小時

M-7804：73,750,440 小時

M-7805：73,750,440 小時

● 標準

Telcordia SR332

保修

● 保修期限

2 年
