簡介

  工業等級設計
    在近海環境安裝以太網遠程I/O是一大挑戰，因此要找到真正適合在這些環境下應用的產品。Moxa ioLogik E1200H系列通過IEC 60945認證，可在這種苛刻環境下可靠運行。采用緊湊型封閉式金屬外殼的設計，堅固耐用，支持-40 ~ 75 ℃工作溫度，符合IEC 60945的認證，適合惡劣的離岸應用。

  菊花鏈拓撲，降低布線成本
    ioLogik E1200H系列自帶兩個嵌入式以太網交換機端口，可創建菊花鏈拓撲結構，便于布線。在分布式以太網數據采集應用中，面板、采集單元和機柜通常位于各遠程站點，難以布線。這種菊花鏈接線方式可以讓ioLogik E1200H彼此相連，或就近連接以太網設備，大大節省了空間和布線成本。

  應用：近海遠程監控
    哪里可以找到一款可在近海應用的強固型以太網遠程I/O 需要考慮極端的天氣、寬泛的溫度變化，且極其惡劣的現場環境。Moxa ioLogik E1200H系列采用了強大的設計，滿足您最嚴格的需求，以確保在惡劣環境中依然可以穩定、可靠、安全的進行數據采集。

特點

• 通過IEC60945認證，適用于惡劣的離岸應用環境

• 支持-40~75 ℃寬溫（-40~167 °F）

• 專利的Active OPC Server和MX-AOPC UA Server，主動進行數據傳輸

• 用戶定義的Modbus/TCP地址

• 通過web瀏覽器進行配置

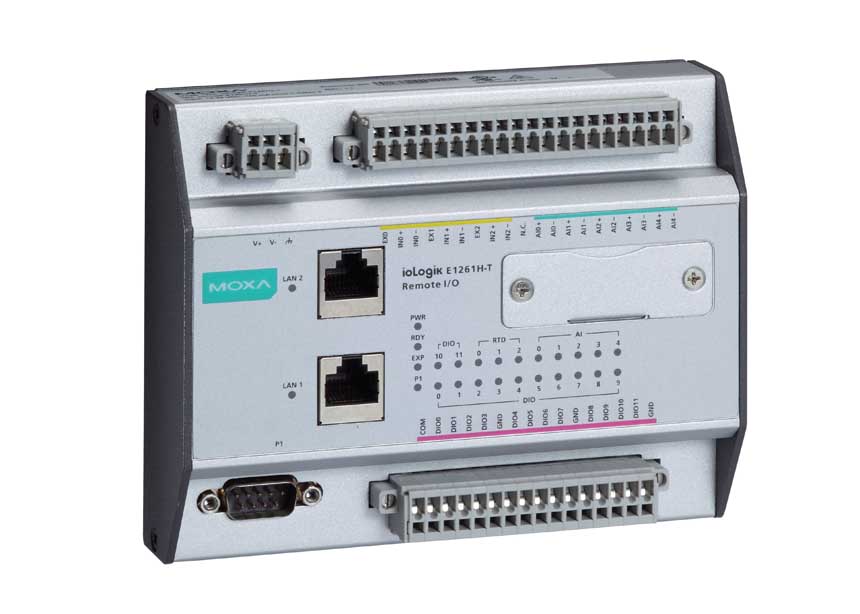

ioLogik E1261H規格

輸入和輸出模擬輸入：5個通道
RTD輸入：3個通道
可配置DIO：12個通道
隔離保護：3K VDC 或 2K Vrms
模擬輸入類型：差分輸入
分辨率：16位
I/O類型：電壓/電流
輸入范圍：0 ~ 10V, -10 ~ 10V, 0 ~ 20 mA, 4 ~ 20 mA
精確度：
? ±0.5% FSR @ 25°C
? ±1.0% FSR @ -40 and 75°C
采樣率（所有通道）：12 samples/sec
輸入阻抗：10M ohms (minimum)
內置電流輸入電阻：120 ohms
數字輸入傳感器類型：濕接點（NPN 或 PNP），干接點
I/O類型：DI 或計數器 (channel 0~3)
干接點：
? On: short ~ GND
? Off: open
濕接點 (DI ~ GND)：
? On: 0 ~ 3 VDC
? Off: 10 ~ 30 VDC
通用類型：
? 12 points per COM
計數器頻率：250 Hz, power off storage
數字濾波時間間隔：軟件可選
RTD輸入類型：PT100 ( -200 ~ 850 ℃)
采樣率：12 samples/sec (all channels)
分辨率：0.5℃
精確度：
? ±0.5% FSR @ 25 ℃
? ±1.0% FSR @ -40 ~ 75 ℃
輸入阻抗：625K ohms
輸入類型：2或3線
數字輸出類型：Sink
I/O類型：DO或脈沖輸出 (channel 0~3)
脈沖輸出頻率：500 Hz
過壓保護：45 VDC
過流限制：2.6 A (4 channels @ 650 mA)
過熱保護：175℃ (typical), 150℃ (min.)
輸出電流：200 mA per channel
電源需求輸入電壓：24 VDC nominal，12 ~ 48 VDC
電源功耗：284 mA @ 24 VDC
機械特性尺寸：140 x 113 x 36.3 mm (5.51 x 4.45 x 1.43 in)
重量：825g

ioLogik E1263H規格

輸入和輸出模擬輸入：10個通道
RTD輸入：3個通道
可配置DIO：24個通道
隔離保護：3K VDC 或 2K Vrms
模擬輸入類型：差分輸入
分辨率：16位
I/O類型：電壓/電流
輸入范圍：0 ~ 10V, -10 ~ 10V, 0 ~ 20 mA, 4 ~ 20 mA
精確度：
? ±0.5% FSR @ 25 ℃
? ±1.0% FSR @ -40 and 75 ℃
采樣率（所有通道）：12 samples/sec
輸入阻抗：10M ohms (最小)
內置電流輸入電阻：120 ohms
數字輸入傳感器類型：濕接點（NPN 或 PNP），干接點
I/O類型：DI 或計數器 (channel 0~7)
干接點：
? On: short ~ GND
? Off: open
濕接點 (DI ~ GND)：
? On: 0 ~ 3 VD
? Off: 10 ~ 30 VDC
通用類型：
? 12 points per COM
計數器頻率：250 Hz, 斷電存儲
數字濾波時間間隔：軟件可選
RTD輸入類型：PT100 ( -200 ~ 850 ℃)
輸入連接：2線或3線
采樣率：12 samples/sec (all channels)
分辨率：0.5℃
精確度：
? ±0.5% FSR @ 25 ℃
? ±1.0% FSR @ -40 and 75 ℃
輸入阻抗：625K ohms
數字輸出類型：Sink
I/O類型：DO或脈沖輸出 (channel 0~7)
脈沖輸出頻率：500 Hz
過壓保護：45 VDC
過流限制：2.6 A (4 channels @ 650 mA)
過熱保護：175℃ (typical), 150℃ (min.)
輸出電流：200 mA per channel
電源需求輸入電壓：24 VDC nominal, 12 ~ 48 VDC
電源功耗：425 mA @ 24 VDC
機械特性尺寸：204 x 113 x 36.3 mm ( 8.03 x 4.45 x 1.43 in)
重量：945g

通用規格

LAN以太網：2 x 10/100 Mbps交換機口，RJ45
隔離保護：1.5KV電磁隔離保護
協議：Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP
串口通訊界面：1 x RS-232/422/485, software selectable (9-pin D-Sub male)
串口保護：所有串口支持15 KV ESD保護
串口通訊參數
校驗位：None
數據位：8
停止位：1
流控：None
波特率：300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,115200 bps
協議：Modbus/RTU
電源需求輸入電壓：24 VDC nominal, 12 ~ 48 VDC
機械特性布線：I/O cable max. 14 AWG
安裝方式：導軌（標準）、壁掛（配件可選）
工作環境工作溫度：-40 ~ 75℃ (-40 ~ 176°F)
存儲溫度：-40 ~ 85℃ (-40 ~ 185°F)
相對濕度：5 ~ 95%
安規認證Safety: UL 508 (認證中)
EMI: EN 61000-3-2; EN 61000-3-3; EN 61000-6-4; FCC Part 15, Subpart B, Class A
EMS: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4,EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11,EN 61000-6-2
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Hazardous Locations: UL/cUL Class 1 Division 2; ATEX Zone 2 (認證中)
Marine Communications: IEC 60945, 4th Edition (認證中)
Green Product: RoHS, CRoHS, WEEE
保修保修期：5年
