簡介

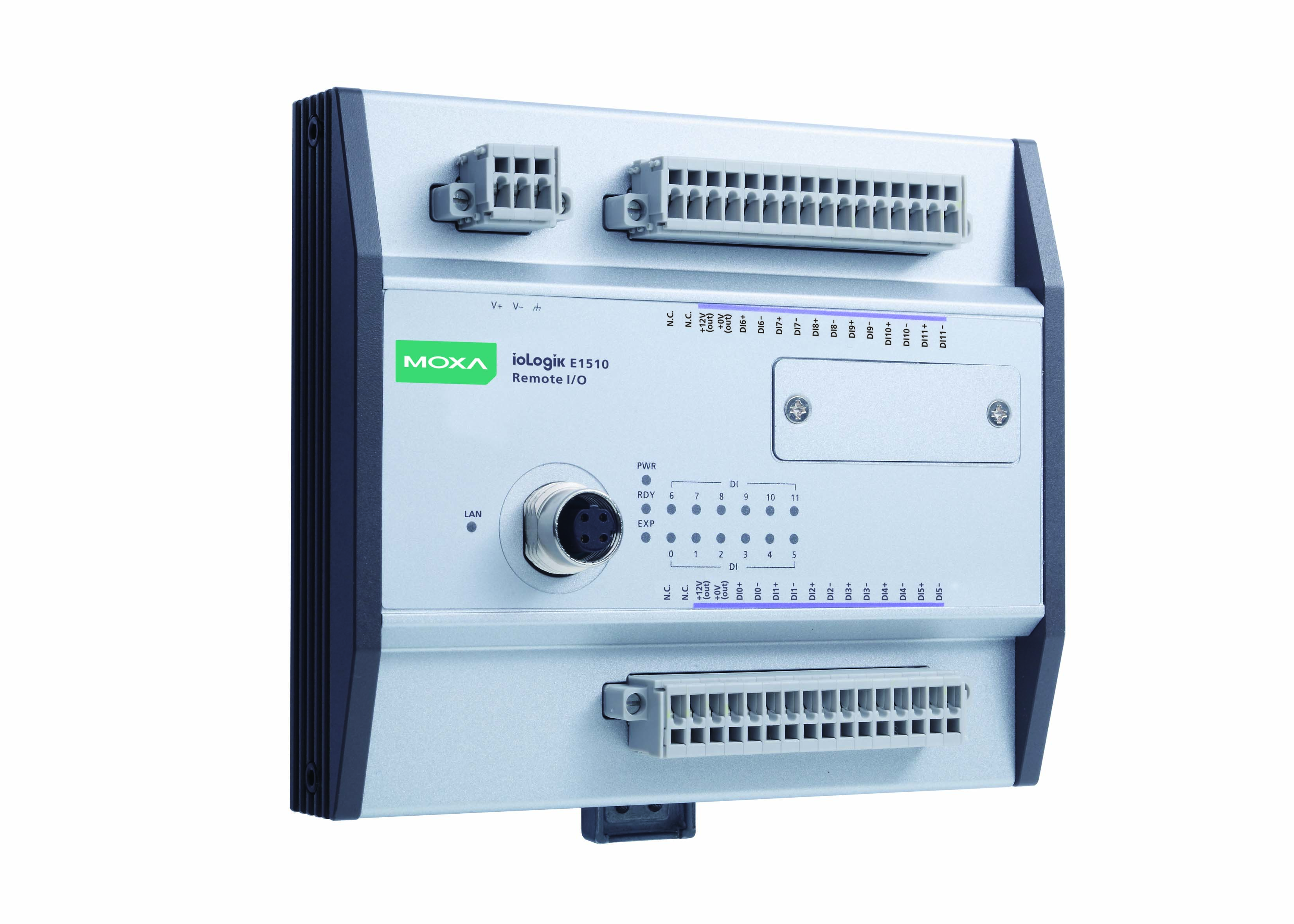

    ioLogik E1500系列是專為機車車輛和軌旁應用而設計，采用了帶有螺紋的M12以太網端口，確保有線連接的穩定性；彈簧式接線端子可提供抗振動的接線環境，并采用了便捷的導軌安裝方式。特別設計的DI通道隔離保護，確保數據傳輸?shù)姆€(wěn)定性，避免交叉線帶來的浪涌和干擾。另外，遠程I/O符合EN50121-3-2，EN50121-4和部分EN 50155的規范，包括了工作溫度、輸入電壓、浪涌、ESD和振動等，確保產品適用于各種工業應用，包括機車車輛和軌旁應用。
  專為車載監控而設計
    ioLogik E1500以太網遠程I/O設備具有堅固耐用的鋁制外殼，并符合EN 50121-3-2，EN 50121-4和EN 50155的基本部分，可以滿足鐵路應用的相關需求。ioLogik E1500嚴格遵守EN標準進行設計，不僅包括EMC相關需求，同樣也包括沖擊、振動、溫度、濕度和電源等。
  通道隔離
    采用這種拓?fù)浣Y(jié)構，ioLogik E1500上的I/O通道上可以彼此隔離，以確保數據通信高度穩定。例如，雷擊可能會影響某個通道，但不會影響ioLogik E1500上連接其他通道的相關設備。
  應用：提升車載遠程監控的效率
    你需要為你的車載應用選擇一臺符合EN 50155/50121標準的以太網遠程I/O！ioLogik E1500的I/O模塊具有防振設計，通道隔離，且支持-40 ~ 85 ℃工作溫度，是車載數據采集系統的理想解決方案。當您想提高車輛環境的可靠性和維保效率，ioLogik E1500可提供系統狀態監控，還能觸發I/O事件，是你的最佳選擇。

特點

• 符合EN 50121-3-2，EN 50121-4和部分EN-50155認證

• 支持寬溫：-40 ~ 85 ℃（-40 ~ 185 °F）

• 信道隔離（僅DI）

• 強固緊湊型設計

• 專利的MX-AOPC UA Server和Active OPC Server，支持主動式通信

• 用戶自定義Modbus/TCP地址

• 基于Web瀏覽器的配置界面

ioLogik E1510-T規格

輸入和輸出數字輸入：12個通道（通道對通道隔離保護）
隔離保護：3K VDC 或 2K Vrms
數字輸入傳感器類型：濕接點（NPN 或 PNP），干接點
I/O類型：DI 或計數器
干接點：
? On: short ~ GND
? Off: open
濕接點 (DI ~ GND)：
? On: 0 ~ 3 VDC
? Off: 10 ~ 30 VDC
計數器頻率：250 Hz, 斷電存儲
數字濾波時間間隔：軟件可選
電源需求電源功耗：163 mA @ 24 VDC

ioLogik E1512-T規格

輸入和輸出數字輸入：4個通道（通道隔離）
可配置DI/O：4個
隔離保護：3K VDC 或 2K Vrms
數字輸入傳感器類型：濕接點（NPN 或 PNP），干接點
I/O類型：DI 或計數器
干接點：
? On: short ~ GND
? Off: open
濕接點 (DI ~ GND)：
? On: 0 ~ 3 VDC
? Off: 10 ~ 30 VDC
通用類型：
? 12 points per COM（可配置DIO）
計數器頻率：250 Hz, power off storage
數字濾波時間間隔：軟件可選
數字輸出類型：Sink
I/O類型：DO或脈沖輸出
脈沖輸出頻率：500 Hz
過壓保護：45 VDC
過流保護：2.6 A (4 channels @ 650 mA)
過熱保護：175 ℃ (typical)，150 ℃ (min.)
額定電流：200 mA per channel
電源需求電源功耗：149 mA @ 24 VDC

通用規格

LAN以太網：2 x 10/100 Mbps交換機口，M12
隔離保護：1.5KV電磁隔離保護
協議：Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP
電源需求電源功耗：24 VDC nominal, 12 to 48 VDC
機械特性布線：I/O cable max. 14 AWG
尺寸：144 x 124 x 30 mm (5.67 x 4.88 x 1.18 in)
安裝方式：導軌（標準）、壁掛（配件可選）
工作環境工作溫度：-40 ~ 85℃ (-40 ~ 185°F)
存儲溫度：-40 ~ 85℃ (-40 ~ 185°F)
相對濕度：5 ~ 95% (無凝露)
海拔：最高2000 m
防護涂層：僅-CT型號
安規認證Safety: UL 508
EMI: EN 61000-3-2; EN 61000-3-3; EN 61000-6-4; FCC
Part 15, Subpart B, Class A
EMS: EN 55024, EN 61000-4-2, EN 61000-4-3, EN
61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-
8, EN 61000-4-11, EN 61000-6-2
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
Rail Traffic: EN 50155, EN 50121-3-2,
EN 50121-4
Green Product: RoHS, CRoHS, WEEE
保修保修期：5年
