簡介

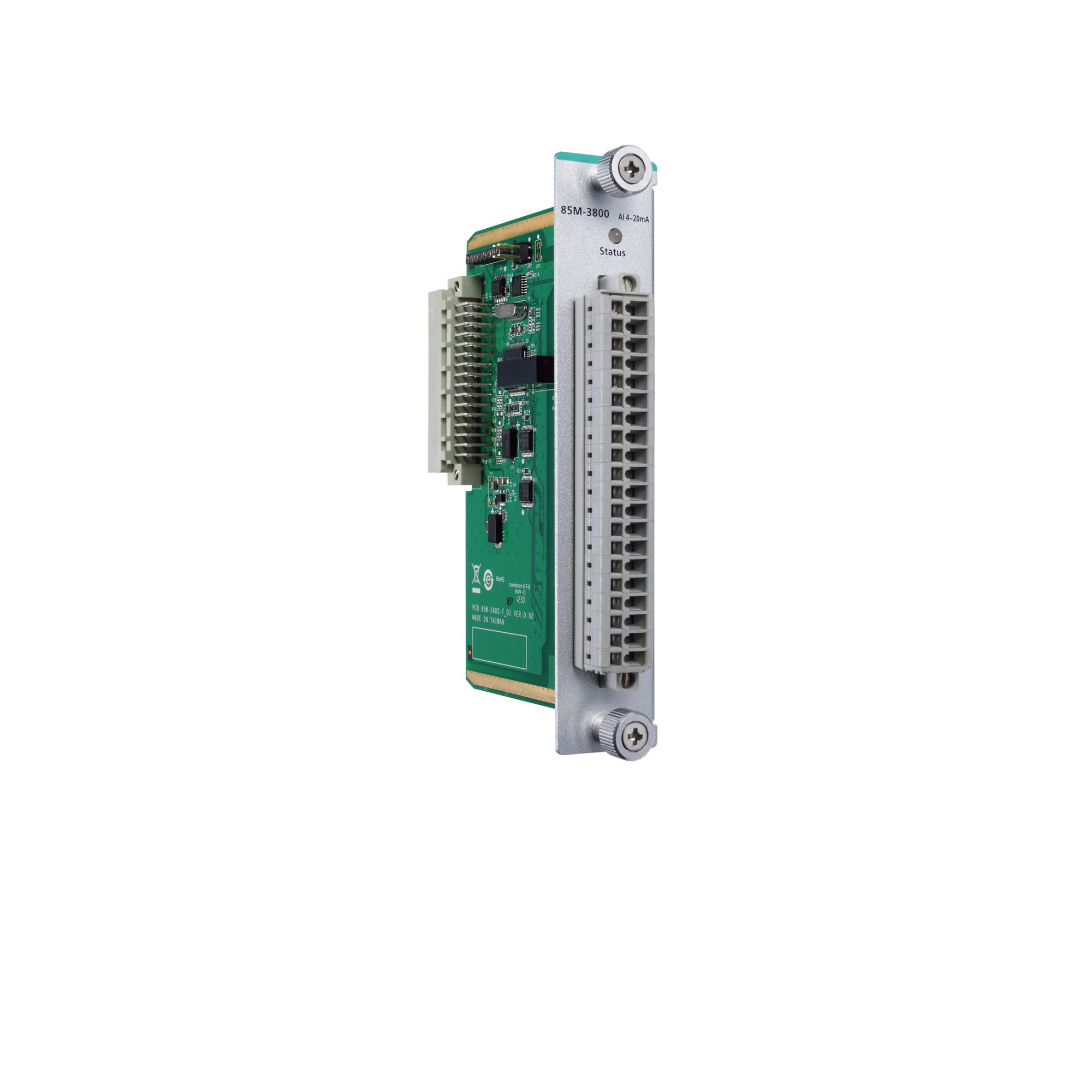

    Moxa 的 85M 模塊可安裝于 ioPAC 8500 和 ioPAC 8600 系列。 這些模塊提供 DI/O、AI、快速 AI 和串口界面，多種 I/O 組合滿足了用戶不同應用場景。85M 模塊專為軌道交通應用而設計，符合 EN 50121-3-2、EN 50121-4 和 EN 50155 部分規格。此外，這些模塊均支持 -40 至 75°C 的寬溫工作，即使在惡劣環境中也能可靠運行。

特點

規格

輸入/輸出接口

● 模擬量輸入通道

85M-3800-T/3801-T/3810-T/3811-T： 8

● 數字輸入通道

85M-1602-T：16

● 數字輸出通道

85M-2600-T：16

● 隔離保護

3k VDC 或 2k Vrms

● RTD 通道

85M-6600-T：6

● 熱電偶通道

85M-6810-T：8

● 串口

85M-5401-T：4

數字輸入

● 電壓

24 VDC

● 接頭

彈簧式 Euroblock 端子

● 計數器頻率

5 kHz

● 干接點

開：GND 短路

關：斷路

● I/O 模式

DI、事件計數器或頻率

● 點/COM

8 個通道

● 傳感器類型

干接點

濕接點（NPN 或 PNP）

● 濕接點 (DI ~ COM)

開：10 至 30 VDC

關：0 至 3 VDC

數字輸出

● 電壓

24 VDC

● 接頭

彈簧式 Euroblock 端子

● 額定電流

200 mA/通道

● I/O 模式

DO 或 PWM

● I/O 類型

Sink

● 過高電流保護

0.65 A/通道 @ 25°C

● 過熱關閉

175°C（典型值），150°C（最小）

● 脈沖輸出頻率

5 kHz

● 過壓保護

85M-2600-T：45 VDC（典型值）

35 VDC（典型值）

模擬輸入

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 至 75°C

● 電流輸入內置電阻

85M-3800-T/3801-T：125 Ω

● 接頭

彈簧式 Euroblock 端子

● 歷史數據緩沖

85M-3801-T/3811-T：60 KB/通道，5 kHz 時為 6 秒數據緩沖

● I/O 類型

差分

● 輸入阻抗

85M-3800-T/3801-T：125 Ω

85M-3810-T：200 kΩ（最小值）

85M-3811-T：20 MΩ（最小值）

● 輸入范圍

85M-3800-T/3801-T：4 至 20 mA（帶熔斷檢測）

85M-3810-T/3811-T：0 至 10 VDC

● 分辨率

16 bit

● 采樣率

85M-3800-T/3810-T：

所有通道：采樣 100 個/秒

每個通道：采樣 12.5 個/秒

85M-3801-T/3811-T：

所有通道：采樣 40k 個/秒

每個通道：采樣 5k 個/秒

RTD

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 至 75°C

● 接頭

彈簧式 Euroblock 端子

● 輸入連接

2 或 3 線

● 輸入阻抗

625 kΩ（最小）

● 傳感器類型

JPT100、JPT200、JPT500（-200 至 640°C）

JPT1000（-200 至 350°C）

NI100、NI50、NI500（-60 至 250°C）

NI1000（-60 至 150°C）

NI120（-80 至 260°C）

PT1000（-200 至 350°C）

PT50、PT100、PT200、PT500（-200 至 850°C）

310、620、1250 和 2200 Ω 電阻

● 分辨率

0.1°C 或 0.1 Ω

● 采樣率

所有通道：采樣 12 個/秒

每個通道：采樣 2 個/秒

熱電偶

● 毫伏精確度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 至 75°C

● 接頭

彈簧式 Euroblock 端子

● 輸入阻抗

1 MΩ（最小）

● 毫伏類型

±19.532 mV

±39.062 mV

±78.126 mV

故障和過壓保護：-35 至 +35 VDC（斷電）；-25 至 +30 VDC（通電）

● 分辨率

16 bit

● 采樣率

所有通道：采樣 12 個/秒

每個通道：采樣 1.5 個/秒

● 傳感器類型

J、K、T、E、R、S、B、N

串口界面

● 波特率

300 bps 至 921.6 kbps

● 數據位

7，8

● 流量控制

RTS/CTS、XON/XOFF

● 校驗位

偶、無、奇

● 串口標準

RS-232/422/485

● 停止位

1，2

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

電源參數

● 電源功耗

85M-1602-T：50.0 mA @ 24 VDC

85M-2600-T：35.4 mA @ 24 VDC

85M-3800-T：43.8 mA @ 24 VDC

85M-3801-T：43.8 mA @ 24 VDC

85M-3810-T：43.3 mA @ 24 VDC

85M-3811-T：521 mA @ 24 VDC

85M-5401-T：51.7 mA @ 24 VDC

85M-6600-T：27.7 mA @ 24 VDC

85M-6810-T：24.1 mA @ 24 VDC

機械特性

● 尺寸

25 x 128.2 x 85.5 mm（0.98 x 5.05 x 3.37 英寸）

● 重量

低于 80 g

● 接線

I/O 線纜，14 至 28 AWG

工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

2000 m

注意：如果您需要能在更高海拔地區正常運行的產品，請聯系 Moxa。

安規認證

● EMC

EN 55032/24

EN 61000-6-2/-6-4

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：5100 MHz 至 6000 MHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 軌道交通

EN 50121-4

EN 50155（符合 EN 50155 部分規格）

● 安全

UL 508

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

MTBF

● 時間

85M-1602-T：1,132,561 小時

85M-2600-T：792,571 小時

85M-3800-T：1,512,906 小時

85M-3801-T：1,426,112 小時

85M-3810-T：1,530,690 小時

85M-3811-T：1,426,112 小時

85M-5401-T：596,611 小時

85M-6600-T：571,446 小時

85M-6810-T：2,324,891 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
