簡介

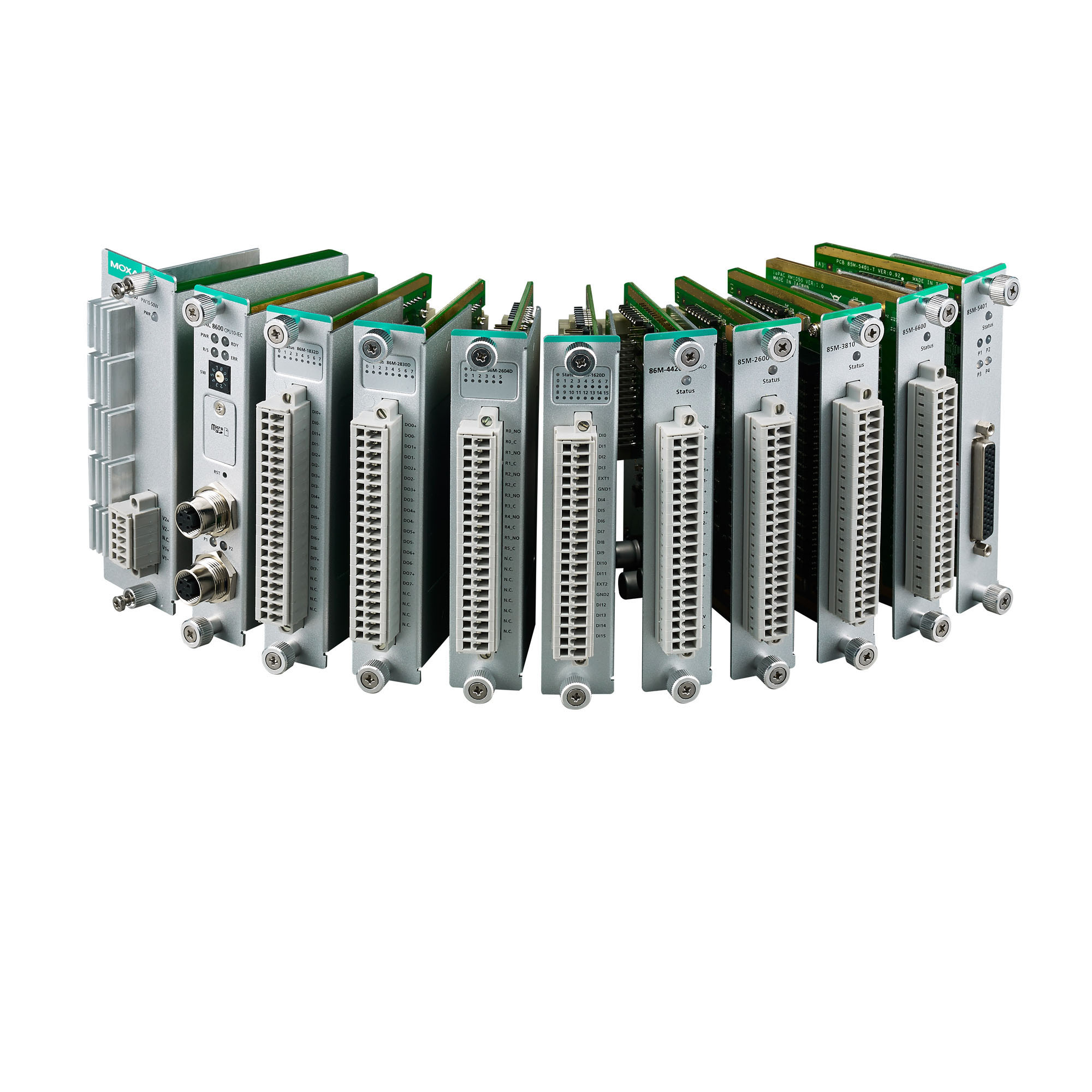

    Moxa 的 ioPAC 8600 系列 86M 模塊包括通道隔離 DI、通道隔離 DO、繼電器和 AO，可為 ioPAC 8600 系列提供更多 I/O 選項。 ioPAC 8600 與 85M 模塊結合使用，提供多種 I/O 組合滿足了用戶不同應用場景。86M 模塊專為軌道交通應用而設計，符合 EN 50121-3-2、EN 50121-4 以及 EN 50155 強制性測試項目。此外，這些模塊均支持 -40 至 75°C 的寬溫工作，即使在惡劣環境中也能可靠運行。

特點

規格

輸入/輸出接口

● 數字輸入通道

86M-1620D-T：16

86M-1832D-T：8

● 數字輸出通道

86M-2821D-T：8

86M-2830D-T：8

● 繼電器通道

86M-2604D-T：6

● 模擬量輸出通道

86M-4420-T：4

● 雙芯線以太網端口

86M-5212U-T：2

● CAN 端口

86M-5250-T：2

● 隔離保護

3k VDC 或 2k Vrms

數字輸入

● 接頭

彈簧式 Euroblock 端子

● 電壓

86M-1620D-T：24 至 110 VDC

86M-1832D-T：24 VDC

● 通道間隔離

86M-1832D-T：1k VDC

● 計數器頻率

86M-1832D-T：5k Hz

● 去抖動功能

86M-1620D-T：軟件啟用/禁用

● 去抖動時間

86M-1620D-T：1 至 15 ms（軟件可選）

● 數字濾波間隔

86M-1832D-T：軟件可配置

● I/O 模式

86M-1620D-T：DI

86M-1832D-T：DI、事件計數器或頻率

● 點/COM

86M-1620D-T：8 個通道

● 掃描時間

86M-1620D-T：0.5 ms

● 掃描周期

86M-1620D-T：8 ms（典型值）

● 傳感器類型

86M-1620D-T：PNP

86M-1832D-T：濕接點（NPN 或 PNP）

● 濕接點 (DI ~ COM)

86M-1832D-T：開：10 至 30 VDC

86M-1832D-T：關：0 至 3 VDC

86M-1620D-T：開：> 0.3 倍的外部電源電壓

86M-1620D-T：關：< 0.15 倍的外部電源電壓

數字輸出

● 接頭

彈簧式 Euroblock 端子

● 電壓

86M-2830D-T：24 VDC

86M-2821D-T：24 至 110 VDC

● 額定電流

86M-2821D-T：每個通道 1500 mA

86M-2830D-T：200 mA/通道

● I/O 模式

DO 或 PWM

● I/O 類型

86M-2821D-T：Source

86M-2830D-T：Sink

● 過壓保護

86M-2821D-T：160 VDC

86M-2830D-T：41 VDC

● 短路保護

86M-2821D-T：2800 mA（25°C 時）

86M-2830D-T：750 mA @ 25°C

● 脈沖輸出頻率

86M-2821D-T：100 Hz

86M-2830D-T：1 kHz

繼電器

● 接頭

彈簧式 Euroblock 端子

● I/O 模式

繼電器或 PWM

● 觸點額定電流

純電阻性負載：5 A @ 30 VDC，250 VAC

● 觸點阻抗

100 mΩ（最大）

● 電氣壽命

60,000 次操作 @ 5 A 純電阻性負載

● 初始絕緣電阻

1,000 MΩ（最小）@ 500 VDC

● 機械壽命

5,000,000 次操作

● 脈沖輸出頻率

0.33 Hz @ 額定負載

● 類型

A 型 (N.O.)電源繼電器

模擬輸出

● 接頭

彈簧式 Euroblock 端子

● I/O 模式

靜態或波形模式

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 至 75°C

● 電流負荷阻抗

外部 24 VDC 電源：1000 Ω

內部電源：400 Ω

● 輸出范圍

0 至 10 VDC

0 至 20 mA

-10 至 10 V

4 至 20 mA

● 分辨率

12-bit

● 電壓輸出

10 mA（最大）

● 波形頻率

125 Hz

● 波形類型

正弦波、方波、三角波

以太網接口

● 接頭

M12 D-coded 2-pin 母頭接頭

● 端口數量

2

● 標準

BroadR-Reach?，用于 10 Mbps 和 100 Mbps

IEEE 802.3，用于 10BaseT

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

CAN 接口

● 工業協議

CAN 2.0A，CAN 2.0B，CANopen DS301，V4.02

● 波特率

10/20/50/125/250/500/800/1000 kbps，用戶定義

● 接頭

DB9 公頭

● 隔離保護

3k VDC 或 2k Vrms

● 端口數量

2

● 終端電阻

N/A，120 Ω（基于 DIP）

電源參數

● 電源功耗

86M-1620D-T：12.6 mA @ 24 VDC

86M-1832D-T：12.6 mA @ 24 VDC

86M-2604D-T：127 mA @ 24 VDC

86M-2830D-T：76.7 mA @ 24 VDC

86M-2821D-T：85.2 mA @ 24 VDC

86M-4420-T：143.8 mA @ 24 VDC

86M-5212U-T：79.2 mA @ 24 VDC

86M-5250-T：60.0 mA @ 24 VDC

機械特性

● 尺寸

25 x 128.2 x 85.5 mm（0.98 x 5.05 x 3.37 英寸）

● 重量

低于 80 g

● 接線

I/O 線纜，16 至 28 AWG

工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

2000 m

安規認證

● EMC

EN 55032/24、EN 61000-6-2/-6-4

● EMI

CISPR 32，FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：5100 MHz 至 6000 MHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 軌道交通

EN 50121-4，EN 50155

● 安全

UL 508

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

MTBF

● 時間

86M-1620D-T：1,115,244 小時

86M-1832D-T：1,149,108 小時

86M-2604D-T：4,173,843 小時

86M-2821D-T：696,245 小時

86M-2830D-T：1,766,037 小時

86M-4420-T：2,409,345 小時

86M-5212U-T：2,498,942 小時

86M-5250-T：3,306,609 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
