模塊化RTU控制器 您的位置：首頁 > 模塊化RTU控制器

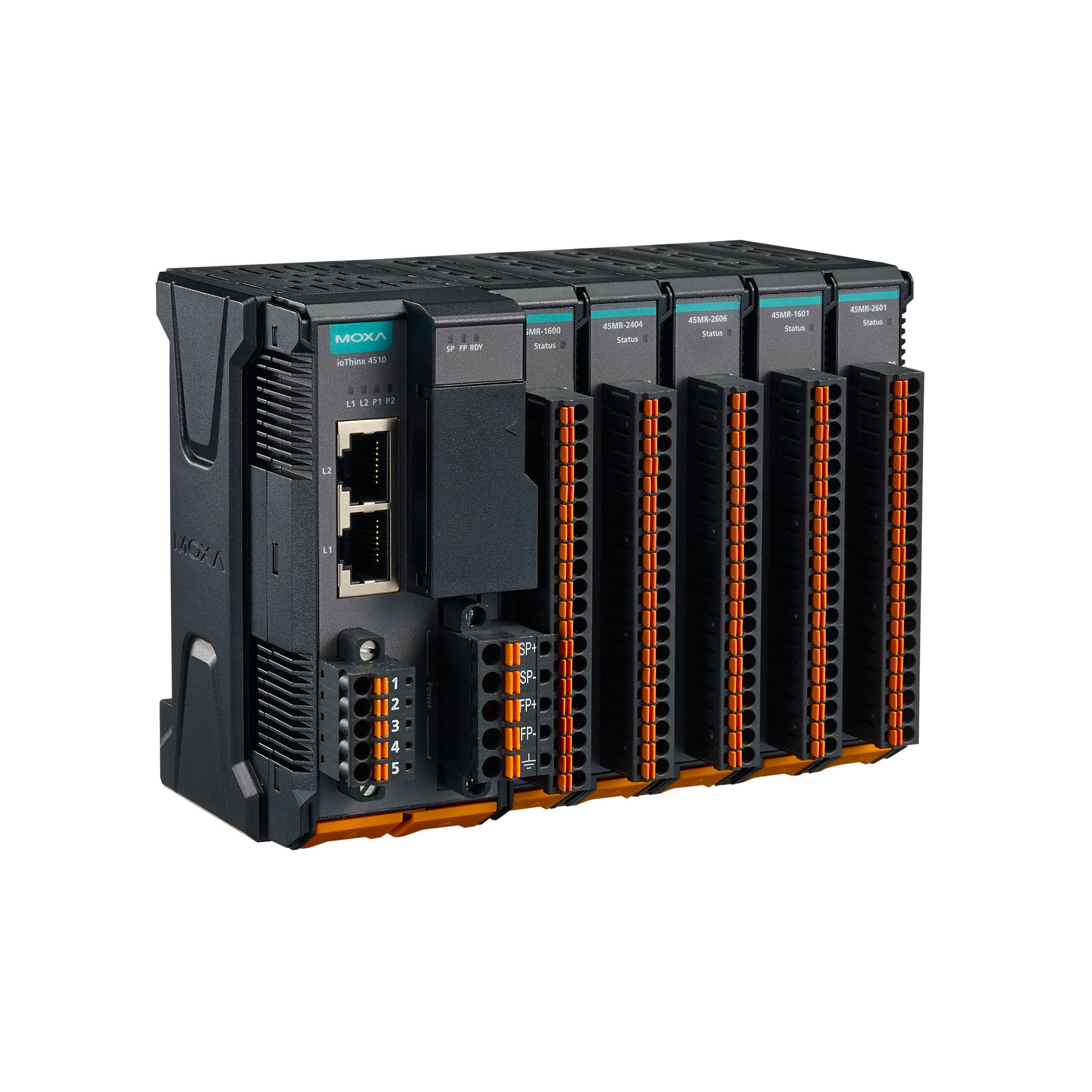

規格型號：ioThinx 4510 系列

產品簡述：高級模塊化遠程 I/O，內置串口

詳情介紹

簡介

    ioThinx 4510 系列是一款高級模塊化遠程 I/O，具有獨特的硬軟件設計，是各種工業數據采集應用的理想解決方案。ioThinx 4510 系列采用獨特的機械設計，縮短了安裝和拆卸所需的時間，從而簡化了部署和維護操作。 此外，ioThinx 4510 系列支持 Modbus RTU Master 協議，可通過串口測量儀采集現場數據，還支持 OT/IT 協議轉換。

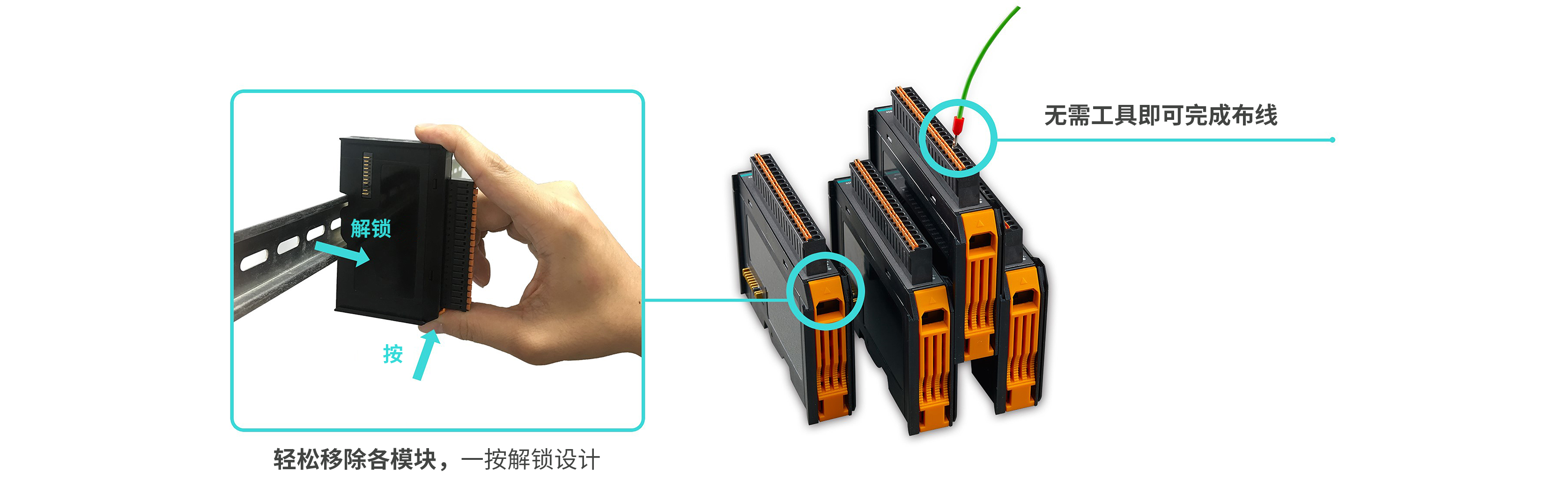

無需工具即可完成安裝和拆卸

    ioThinx 4500 系列采用獨特的機械設計，縮短了安裝和拆卸所需的時間。無需使用螺絲刀和其他工具，即可完成硬件安裝的所有步驟，包括在導軌上安裝設備，以及為通信和 I/O 信號采集接線。此外，無需任何工具即可從導軌上拆下 ioThinx。使用鎖定和解鎖按鍵，就能夠輕松拆除導軌上的所有模塊。

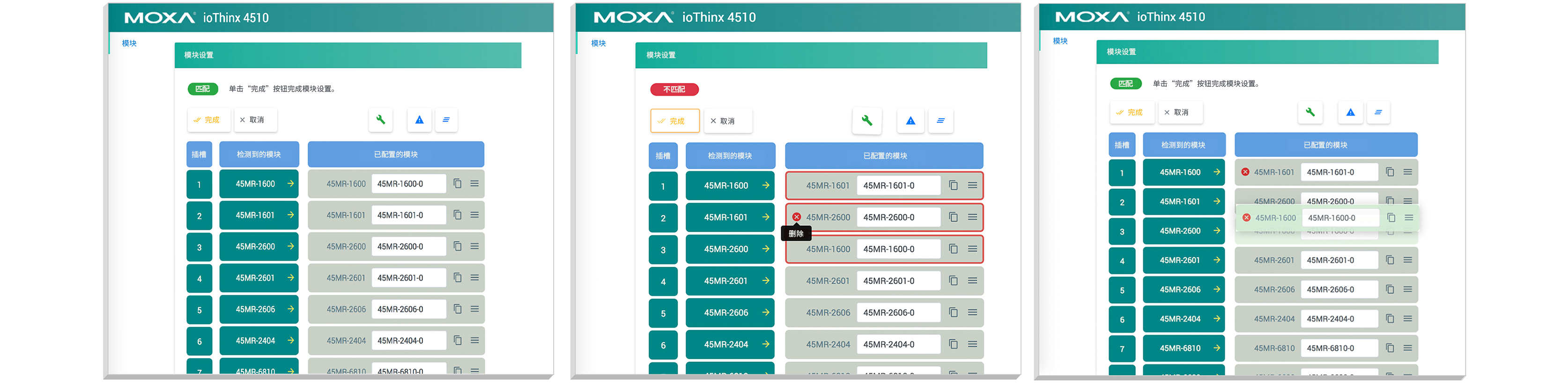

輕松進行 Web 配置和重新配置

    進行模塊化遠程 I/O 設置的一大難題在于模塊組合變化后，如何將原本的配置設定復制到新的模塊組合中。模塊經過添加、移動或刪減后，未更換模塊的配置（包括 Modbus 地址和上層軟件的 RESTful API 協議等）也都需要重新設置。ioThinx 4510 的用戶友好型 Web 配置工具簡化了配置和重新配置；未更換的模塊無需重新配置。此外，ioThinx 4510 的 Web 界面支持模塊/通道單獨命名。此功能同樣適用于 Modbus TCP、MQTT 和 RESTful API，可為用戶節省大量開發和部署時間。

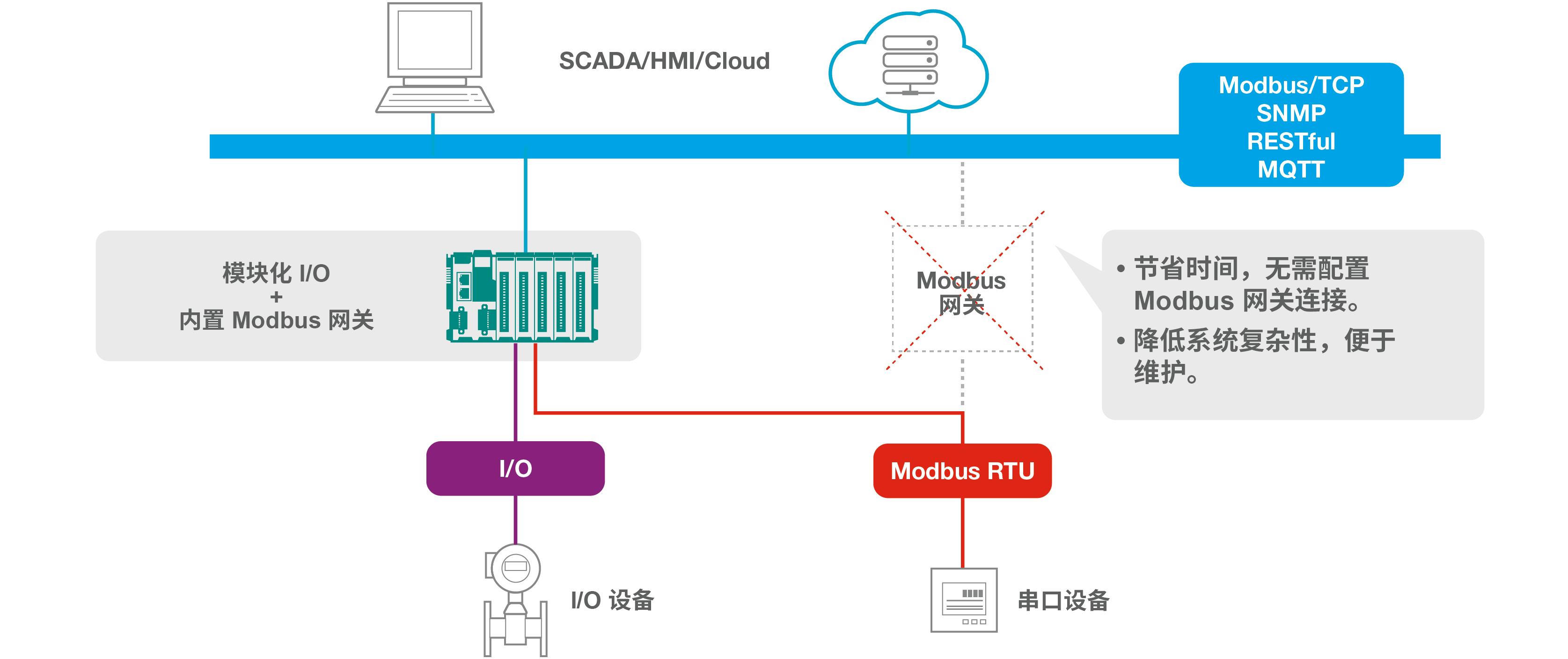

內置 Modbus RTU 網關功能

    ioThinx 4510 支持 Modbus RTU Master，可通過串口測量儀采集現場數據。數據采集完成后，可將串口數據轉換為 Modbus TCP、SNMP、MQTT 和 RESTful 等多種協議，供用戶自主選擇。 這種二合一的設計降低了系統復雜性，減少了網絡拓撲所需空間和總體安裝時間。另外，還可以將傳統設備連接至以太網，使用更常用的協議訪問這些設備，從而延長設備使用時間。

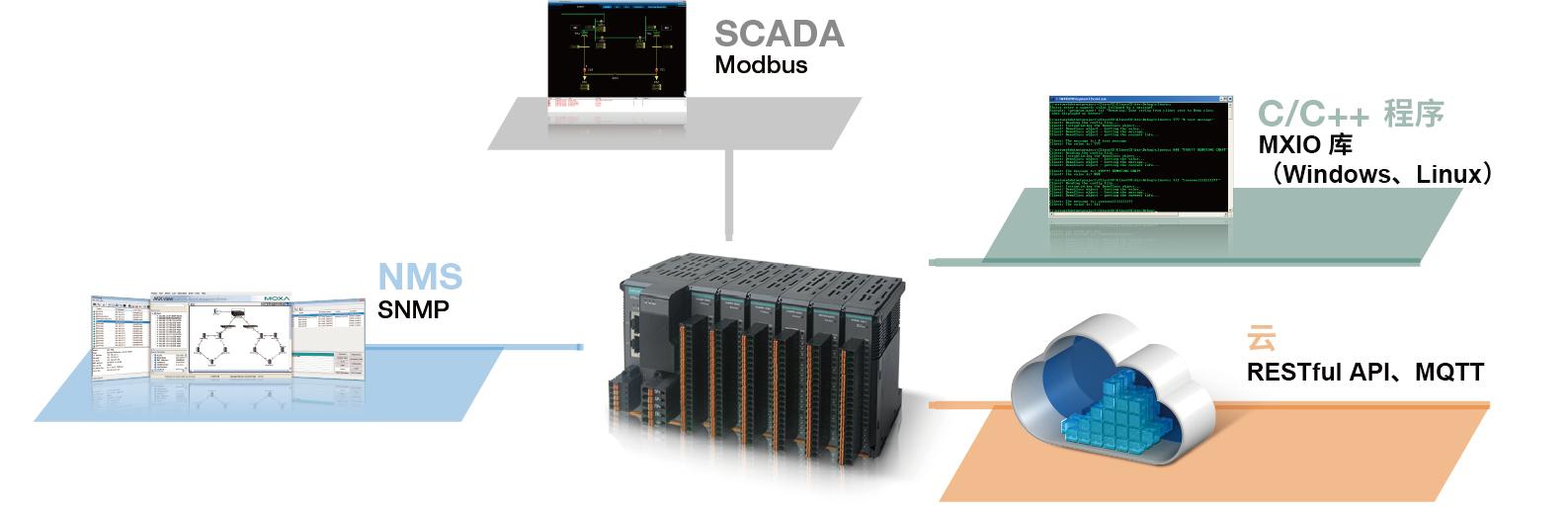

I/O 至 IT/OT 協議轉換

    ioThinx 4510 支持最常用的 I/O 數據采集協議，滿足您的各種需求。大多數 IT 工程師使用 SNMPv1/v2c/v3、MQTT 或 RESTful API 協議，但 IA 工程師更熟悉 Modbus 等操作技術 (OT) 協議。ioThinx 4510 允許 IT 和 OT 工程師從同一臺 I/O 設備輕松采集數據。ioThinx 4510 支持多種協議，包括 OT 工程師使用的 Modbus TCP 協議，以及 IT 工程師使用的 SNMP、MQTT 和 RESTful API 協議。ioThinx 4510 在采集 I/O 數據的同時，也可將數據轉換為以上協議格式，輕松實現應用互聯。




特點

  •  無需工具即可完成安裝和拆卸

  •  輕松進行 Web 配置和重新配置

  •  內置 Modbus RTU 網關功能

  •  支持 Modbus/SNMP/RESTful API/MQTT

  •  支持使用 SHA-2 加密的 SNMPv3、SNMPv3 Trap 和 SNMPv3 Inform

  •  支持多達 32 個 I/O 模塊

  •  -40 至 75°C 寬溫型號可選


規格

輸入/輸出接口

● 按鈕

復位按鈕

● 擴展插槽

多達 32 個

● 隔離保護

3k VDC 或 2k Vrms


以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2、1 個 MAC 地址（以太網旁路）

● 電磁隔離保護

1.5 kV（內置）


以太網軟件特性

● 配置選項

Web Console (HTTP/HTTPS)，Windows 管理工具 (IOxpress)

● 工業協議

Modbus TCP Server (Slave)、RESTful API、SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、MQTT

● 管理

SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、DHCP Client、IPv4、HTTP、UDP、TCP/IP


串口界面

● 接頭

1 x RS-232/422 或 2 x RS-485（2 線）

● 波特率

1200 bps 至 115.2 kbps

● 流量控制

RTS/CTS

● 校驗位

無、偶、奇

● 停止位

1，2

● 數據位

8


串口信號

● RS-232

TxD、RxD、RTS、CTS、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND


串口軟件特性

● 工業協議

Modbus RTU Master


系統電源參數

● 電源接頭

彈簧式 Euroblock 端子

● 電源輸入數量

1

● 輸入電壓

12 至 48 VDC

● 電源功耗

800 mA @ 12 VDC

● 過高電流保護

1 A @ 25°C

● 過壓保護

55 VDC

● 輸出電流

1 A（最大）


現場電源參數

● 電源接頭

彈簧式 Euroblock 端子

● 電源輸入數量

1

● 輸入電壓

12/24 VDC

● 過高電流保護

2.5 A @ 25°C

● 過壓保護

33 VDC

● 輸出電流

2 A（最大）


機械特性

● 接線

串口線纜，16 至 28 AWG

電源線纜，12 至 26 AWG

● 剝線長度

串口線纜，9 至 10 mm

電源線纜，12 至 13 mm

● 外殼

塑料

● 尺寸

42.3 x 99 x 75 mm（1.67 x 3.9 x 2.95 英寸）

● 重量

173.5 g (0.382 lb)

● 安裝

導軌式安裝


工作環境

● 工作溫度

ioThinx 4510： -20 至 60°C（-4 至 140°F）

ioThinx 4510-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

最高 4000 m


安規認證

● 安全

UL 61010-2-201

● EMC

EN 55032/24

● EMI

CISPR 32，FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：3 V

IEC 61000-4-8 PFMF

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6


聲明

● 綠色產品

RoHS、CRoHS、WEEE


MTBF

● 時間

1,451,040 小時

● 標準

Telcordia SR332


保修

● 保修期限

5 年
