演示切換器 您的位置：首頁 > 演示切換器

規格型號：VP3520

產品簡述：5 x 2 True 4K Seamless 矩陣式演示切換器搭載控制功能

詳情介紹

產品概觀

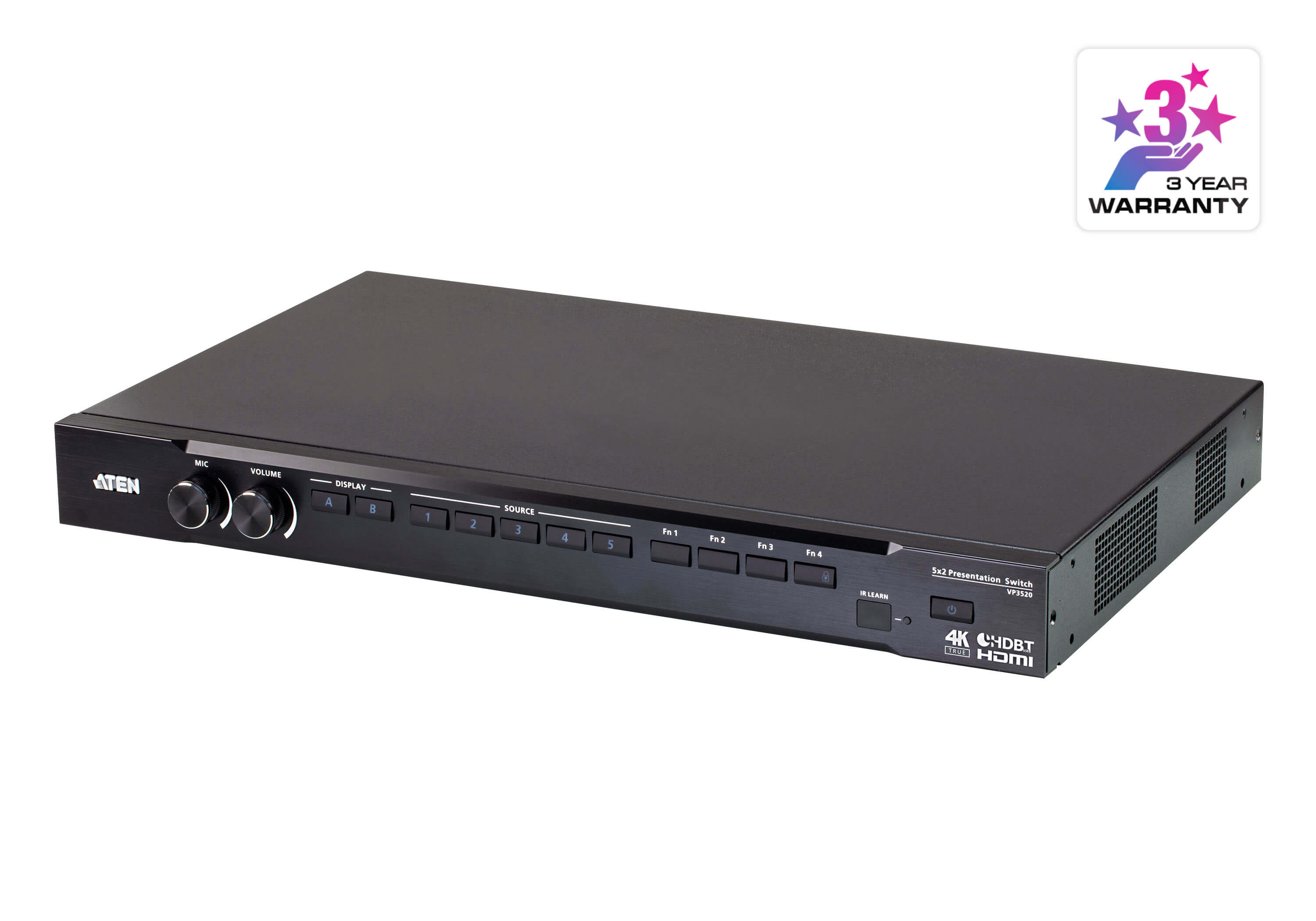

ATEN VP3520是一款多合一的矩陣式演示切換器，整合視頻矩陣式切換器、4K升頻器 、HDBaseT視頻延長器和音頻DSP功能于一個可輕松安裝在桌下或機架中的精巧型設備中。搭載控制功能的VP3520矩陣式演示切換器具有4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)的True 4K視頻分辨率與高動態范圍(HDR)技術，可將清晰的影像呈現于兩個顯示器上。支持4K @ 60 Hz、HDMI與HDCP 2.2的VP3520，采用FPGA矩陣式架構的Seamless Switch? (無縫切換) 技術，可確保連續的視頻串流、實時控制和穩定的信號傳輸。VP3520內建高性能4K升頻器，可輕松將多種輸入分辨率轉換為輸出顯示分辨率，提供用戶最佳的視頻和圖像質量呈現于兩個顯示器上。

VP3520具備靈活的音頻解嵌功能，靈活的音頻路由設計，可滿足不同的應用需求。在簡單的設定中，可以直接連接和切換HDMI 音頻到顯示器音頻。以較復合的設定，則可將 HDMI音頻解嵌到音頻線路輸出，以便連接到較為喜歡的室內音頻設備。VP3520 配備5路數字輸入端口對1個HDBaseT和1個HDMI True 4K的獨立輸出埠，讓使用者能同時控制2臺顯示器，并提高專業演示的效率和影響力。VP3520具備立體聲線路輸出埠、同軸輸出端口，和2 x 10 W功率放大器，提供使用者同時可用主動和被動喇叭的靈活性。

在控制功能方面，VP3520 為使用者提供了多種控制選項，例如前面板按鈕、紅外線遙控器、RS-232 連接端口指令、網絡圖形用戶界面 (GUI) 與ATEN Video Presentation Control App。此外，VP3520還可以控制電視顯示器、投影機和監視器等AV設備。它是所有會議空間和教育環境的理想選擇，包括小型會議室、教室、訓練教室或任何其他演示環境，例如展覽館或飯店。


物品清單

  • 1x VP3520 5 x 2 True 4K 無縫矩陣式演示切換器搭配控制

  • 1x 紅外線接收器

  • 1x 紅外線遙控器

  • 1x 電源線

  • 3x 2 針式接線端子

  • 3x 3 針式接線端子

  • 1x 4 針式接線端子

  • 1x 機架安裝套件

  • 1x 腳墊組 (4 片)

  • 1x 使用說明


產品特性

  • 顯示器控制

    • 自動顯示開/ 關控制 – 可通過CEC、IR、RS-232、PJLink來控制顯示器，并通過繼電器控制投影機的屏幕

    • 靈活的控制方式 – 由信號源偵測或前面板上的4個功能鍵來觸發


  • 流暢的數字AV矩陣式切換

    • 支持5組多格式輸入 – 3個HDMI、2個HDBaseT輸入

    • 1個HDMI和1個HDBaseT 輸出

    • 音頻嵌入 – 立體聲音頻可嵌入至顯示輸出或分離輸出至立體聲line out 和光纖音頻輸出

    • 音頻解嵌 – HDMI/HDBaseT音頻可解嵌為獨立的音頻并輸出至立體聲line out

    • 內置音頻DSP – 支持48V幻象電源的麥克風輸入；麥克風輸入的音頻可與系統音頻混音至顯示輸出

    • 偵測到麥克風輸入信號時自動降低系統音頻輸出的音量

    • 自動切換 – 自動偵測并切換至新接入的信號源，節省切換時間并提高操作便利性

    • 音頻放大器 – 配備喇叭輸出的2 x 10 W內置功率放大器于接線端子連接器


  • 高畫質影像與輸出分辨率

    • 超卓的影像畫質 – 支持True 4K 分辨率高達4096 x 2160 @ 60Hz (4:4:4) (HDMI) / 4096 x 2160 @ 60Hz (4:2:0) (HDBaseT)

    • 支持4K HDR

    • 4K 升頻器 – 4K升頻器可將輸入分辨率轉換為高清顯示分辨率

    • EDID Expert? – 協助您選擇EDID設定，提供順暢的啟動、高畫質顯示和跨屏幕呈現高清分辨率

    • HDMI;兼容HDCP 2.2


  • 多功能流暢操作

    • 多種控制選項 – 通過前面板按鈕、紅外線遙控器、RS-232和web用戶接口等方式提供靈活流暢的控制

    • RS-232 和IR通道 – 通過HDBaseT聯機即可進行設備控制，不需額外接線

    • 支持待命模式，可節省電源并可快速喚醒

    • 支持消費性電子控制 (CEC)


  • 通過單一接線延長傳輸距離

    • Power over HDBaseT (POH) – 通過現有通訊線即可進行遠程供電；內置指撥開關可選擇受電設備

    • 長距離傳輸 – 通過單一Cat 6 / 6a或ATEN 2L-2910 Cat 6線即可傳輸影音頻號和RS-232 / IR控制信號長達70m*

      *備注：此為VP3520的HDBaseT輸入與輸出端同時使用時，兩端各延長70公尺的傳輸距離加總。


產品拓撲圖



產品規格

視頻輸入
接口3 x HDMI Type A 母頭 (黑)
2 x HDBaseT (RJ-45) 母頭 (銀) PoH可選受電端
最長距離HDMI: 4K@60Hz (4:4:4) 高達5m; 4K@30Hz 高達10m; 1080p@60Hz 高達15m
HDBaseT: 4K@30Hz 高達35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@60Hz 高達60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
視頻輸出
接口1 x HDMI Type A 母頭 (黑)
1 x HDBaseT (RJ-45) 母頭 (銀) PoH可選受電端
最長距離HDMI: 4K@60Hz (4:4:4) 高達 5m; 4K@30Hz 高達 10m; 1080p@60Hz 高達 15m
HDBaseT: 4K@30Hz 高達 35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@60Hz 高達 60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
視頻
最高分辨率HDMI: 高達 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)
HDBaseT: 高達 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0) ; 高達 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
兼容協議HDMI; 4K HDR
兼容HDCP 2.2; 消費性電子控制 (CEC)
音頻
輸出Line Out (Unbalanced): 1 x 3 孔接線端子
數字音頻: 1 x 同軸
放大器輸出: 1 x 固定螺絲連接器，4 極
輸入立體聲音頻 (HDMI/HDBT): 1 x 迷你立體聲插孔母頭 (綠)
麥克風: 1 x 固定螺絲連接器, 3 極 (具有可選幻象電源)
接口
繼電器2 x 固定螺絲連接器, 2 極
電源1 x 3-Prong AC 插座
開關
電源1 x 按鈕開關 (LED: 綠 / 橘)
1 x 撥動開關 (+48V 幻象電源)
視頻輸入端口選擇5 x 按鈕開關 (LED: 綠)
視頻輸出端口選擇2 x 按鈕開關 (LED: 橘)
選擇Mic: 1 x 旋鈕
Volume: 1 x 旋鈕
Mode / Unlock: 1 x 按鈕開關
功能鍵: 4x 按鈕
控制
以太網1 x RJ-45 母頭 (銀); 支持PJLink 協議
IR1 x 迷你立體聲插孔母頭 (黑); VP 設備控制
1 x 固定螺絲連接器, 2 極; 影音設備控制
RS-2321x DB-9 母頭 (黑); VP 設備控制和配置
1 x 固定螺絲連接器, 3極 ; 影音設備控制
EDID 設定EDID 模式: ATEN Default / Display A / Remix
功耗AC110V:46.7W:314BTU/h
AC220V:45.8W:310BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0-40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量3.80 kg ( 8.37 lb )
尺寸 (長 x 寬 x 高)43.24 x 27.23 x 4.40 cm
(17.02 x 10.72 x 1.73 in.)
裝箱數3 pcs
附註對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。
