演示切換器 您的位置：首頁 > 演示切換器

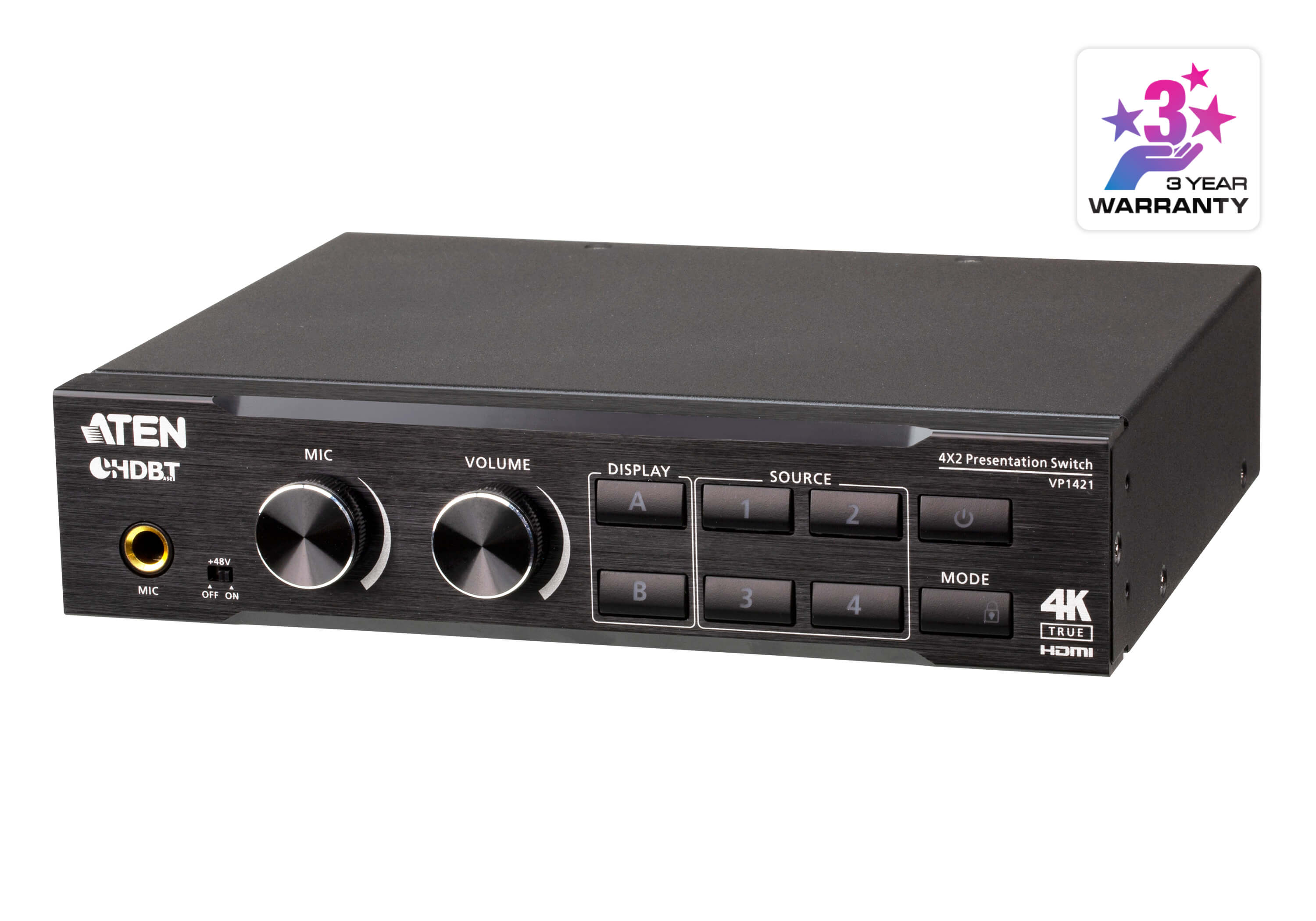

規格型號：VP1421

產品簡述：4 x 2 True 4K 矩陣式演示切換器，搭載升頻器、DSP和HDBaseT-Lite

詳情介紹

產品概觀


ATEN VP1421是一款多合一演示切換器，它整合了矩陣式影音切換器、True 4K升頻器、HDBaseT視頻延長器、音頻DSP和模擬轉數字影音轉換器等功能于一精巧機身，可輕松裝設于桌面下或機架中。通過四個模擬/ 數字影音輸入源與一個HDBaseT和一個HDMI True 4K輸出之間的流暢切換，VP1421的先進設計協助您有效提升專業演示的效率和影響力。

真4K，HDR卓越的畫質影像

支持True 4K 高達4096 x 2160 @ 60Hz（4：4：4）(HDMI)，4096 x 2160 @ 60Hz（4：2：4）(HDBesT)和HDR，在每個演示內容中提供生動的內容。

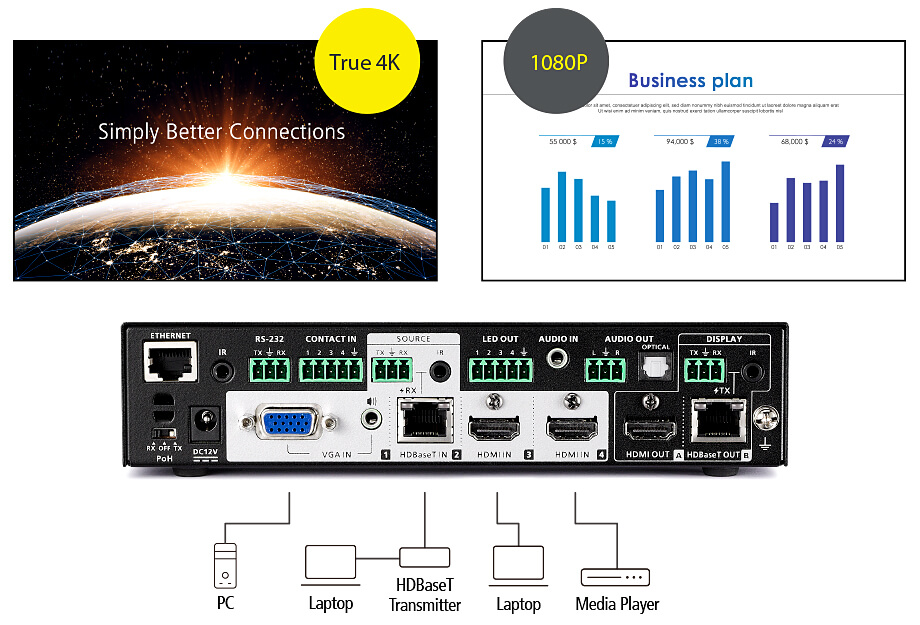

流暢的AV矩陣式切換與縮放，使演示完美呈現

多格式AV矩陣切換器：可靈活切換 1個HDBesT / 2個HDMI / 1個VGA輸入， 1個HDBesT / 1個HDMI輸出；支持音頻DSP。

Scaler升頻器： 顯示輸出A可支持升頻至True 4K；顯示輸出B 則可將4K視頻降頻至1080p


通過HDBaseT長距離傳輸

Cat 6/6a或ATEN 2L-2910 Cat 6線即可傳輸影音頻號和雙向RS-232/IR控制信號長達140m*

*備注：此為VP1421 的HDBaseT 輸入與輸出端同時使用時，兩端各延長70m的傳輸距離加總。

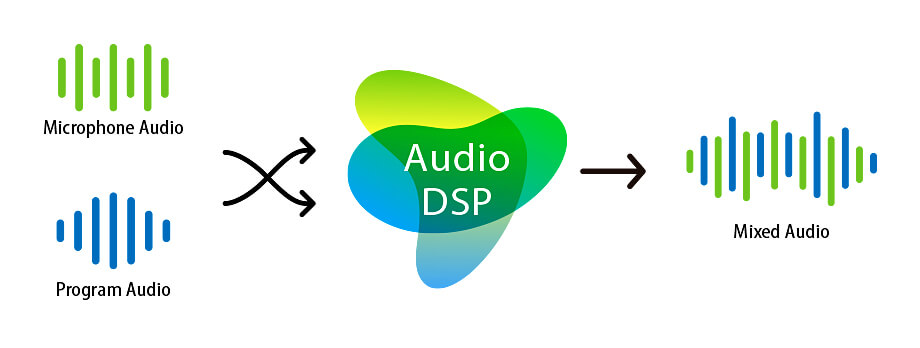

內置音頻DSP

支持48V幻象電源的麥克風輸入；麥克風輸入的音頻可與系統音頻混音至顯示輸出，偵測到麥克風輸入信號時自動降低系統音頻輸出的音量。


靈活的音頻嵌入與解嵌

支持立體聲音頻嵌入到HDMI輸出或分離音頻輸出和光纖音頻輸出。 還可將HDMI和HDBaseT音頻解嵌到不同的音頻輸出，可輕松調整喜音頻設置。

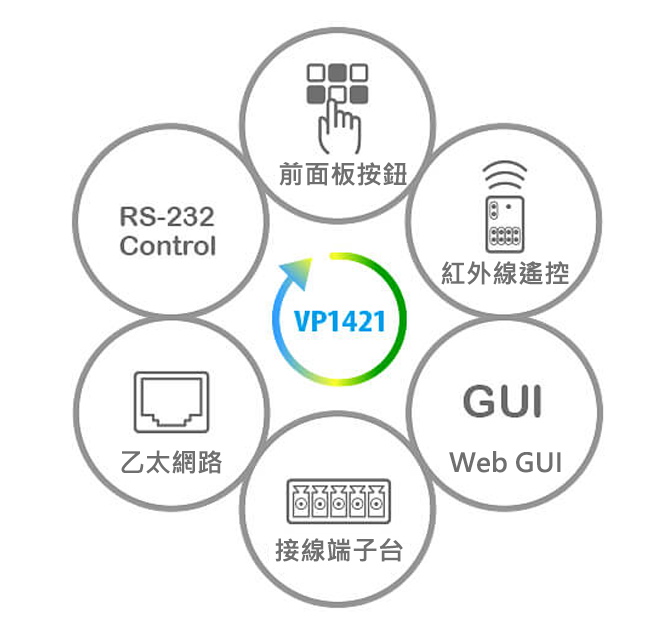

容易操作的多功能接口

VP1421可通過前面板按鈕、紅外遙控器、RS-232和web用戶接口進行流暢的控制，其簡易的控制接口不僅降低操作復雜性，多樣的功能整合更減少了所需的系統設備數量。它適用于所有會議空間和教育展示環境，例如會議室、教室、培訓室或任何其他展示或講演場合，例如展覽中心或飯店。


Talk to Our Experts

If you prefer to have ATEN contact you, please complete the form and a representative will be in touch with you shortly



物品清單

  • 1x VP1421 4 x 2 True 4K矩陣式演示切換器

  • 1x 紅外線接收器

  • 1x 紅外線遙控器

  • 4x 3針式接線端子

  • 2x 5針式接線端子

  • 1x 電源適配器

  • 1x 1x VPK104 4鍵接點延長切換面板

  • 4x 4針式接線端子

  • 1x 使用說明


產品特性

  • 流暢的模擬/數字AV矩陣式切換

    • 支持4組多格式輸入 – 2個HDMI、1個HDBaseT和1個VGA輸入

    • 1個HDMI和1個HDBaseT輸出

    • 音頻嵌入 – 立體聲音頻可嵌入至顯示輸出或分離輸出至立體聲line out和光纖音頻輸出

    • 音頻解嵌 – HDMI/HDBaseT音頻可解嵌為獨立的音頻并輸出至立體聲line out

    • 內置音頻DSP – 支持48V幻象電源的麥克風輸入；麥克風輸入的音頻可與系統音頻混音至顯示輸出

    • 偵測到麥克風輸入信號時自動降低系統音頻輸出的音量

    • 自動切換 – 自動偵測并切換至新接入的信號源，節省切換時間并提高操作便利性


  • 高畫質影像與最佳輸出分辨率

    • 卓越的影像畫質 – 支持True 4K分辨率高達4096 x 2160@60Hz (4:4:4) (HDMI) / 4096 x 2160@60Hz (4:2:0) (HDBaseT)

    • 支持4K HDR

    • Scaler – 顯示輸出A可支持升頻至True 4K；顯示輸出B則可將4K視頻降頻至1080p

    • EDID Expert ? – 協助您選擇最佳的EDID 設定，提供順暢的啟動、高畫質顯示和跨屏幕呈現最佳分辨率

    • HDMI (3D, 色深, 4K); 兼容HDCP 2.2


  • 多功能流暢操作

    • 多種控制選項– 通過前面板按鈕、紅外線遙控器、RS-232 和web 用戶接口等方式提供靈活流暢的控制

    • 通過ATEN Video Presentation Control App即可迅速且靈活地進行檢視與控制

    • 雙向RS-232 和IR 通道 – 通過HDBaseT 聯機即可進行設備控制，不需額外接線

    • 支持待命模式，可節省電源并可快速喚醒

    • 支持消費性電子控制 (CEC)

    • 內建接點輸入和LED 輸出，用于連接VPK104 接點延長切換面板，通過按鍵面板進行控制


  • 通過單一接線延長傳輸距離

    • 長距離傳輸 – 通過單一Cat 6/6a或ATEN 2L-2910 Cat 6線即可傳輸影音頻號和雙向RS-232/IR控制信號長達140m*

    • Power over HDBaseT (POH) – 通過現有通訊線即可進行遠程供電；內建指撥開關可選擇受電設備
      *備注：此為VP1421 的HDBaseT 輸入與輸出端同時使用時，兩端各延長70m的傳輸距離加總。

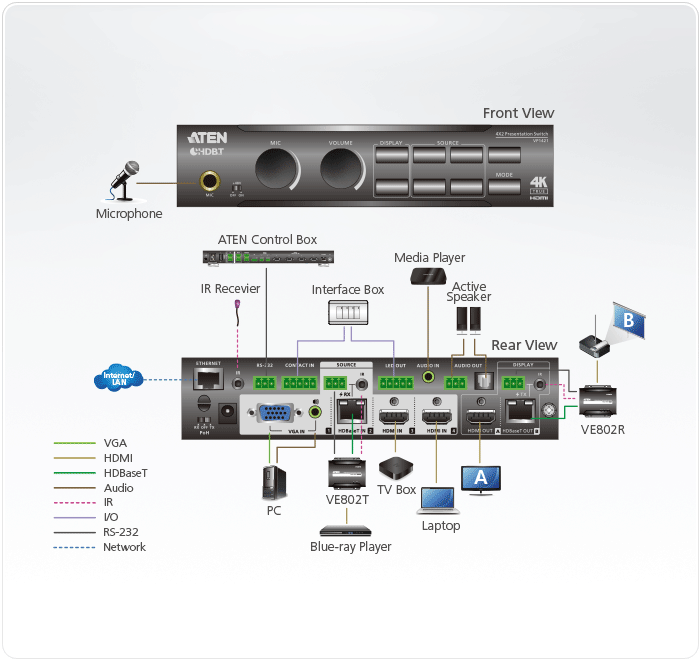

產品拓撲圖



產品規格

視頻輸入
接口2 x HDMI Type A 母頭(黑)
1 x VGA (HDB-15) 母頭(藍)
1 x HDBaseT (RJ-45) 母頭(銀) PoH可選
最長距離HDMI: 4K@60Hz (4:4:4) 遠達3m; 4K@30Hz 遠達10m; 1080p@60Hz 遠達15m
VGA: 1920x1200@60Hz 遠達15m
HDBaseT: 4K@30Hz 遠達35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@60Hz 遠達60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
視頻輸出
接口1 x HDMI Type A 母頭(黑)
1 x HDBaseT (RJ-45) 母頭(銀) PoH可選
最長距離HDMI: 4K@60Hz (4:4:4) 遠達3m; 4K@30Hz 遠達10m; 1080p@60Hz 遠達15m
HDBaseT: 4K@30Hz 遠達35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6);
1080p@60Hz 遠達60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
視頻
最高分辨率HDMI: 高達4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)
VGA: 高達1920x1200@60Hz
HDBaseT: 高達4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0) ; 高達4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
兼容協議HDMI (3D, 色深, 4K); 4K HDR
兼容HDCP 2.2; 消費性電子控制 (CEC)
音頻
輸出Line Out (Unbalanced): 1 x 3孔接線端子
光纖音頻: 1 x Toslink (黑)
輸入立體聲音頻(HDMI/HDBT): 1 x mini stereo Jack 母頭(綠)
立體聲音頻(VGA): 1 x mini stereo Jack 母頭(綠)
麥克風: 1 x 6.3mm Jack 連接頭(可選幻想電源)
控制
RS-2321 x 3孔接線端子
IR1 x Mini Stereo Jack 母頭(黑)
以太網1 x RJ-45 母頭(銀)
接點輸入1 x Captive Screw Connector, 5-pole
LED 輸出1 x Captive Screw Connector, 5-pole
LED out power: +5 VDC, 0.2 A
IR 通道HDBaseT 輸入: 1 x Mini Stereo Jack 母頭(黑)
HDBaseT 輸出: 1 x Mini Stereo Jack 母頭(黑)
RS-232 通道HDBaseT 輸入: 1 x 3孔接線端子
HDBaseT 輸出: 1 x 3孔接線端子
開關
電源1 x 按鈕開關(LED: 綠/ 橘)
1 x 指撥開關(+48V 幻象電源)
1 x 指撥開關(PoH)
視頻輸入端口選擇4 x 按鈕開關(LED: 綠)
視頻輸出端口選擇2 x 按鈕開關(LED: 橘)
選擇Mic: 1 x 旋鈕
Volume: 1 x 旋鈕
Mode / Unlock: 1 x 按鈕開關
EDID 設定EDID 模式: ATEN Default / Display A / Remix
接口
電源1 x DC Jack (黑)
功耗DC12V:14.93W:110BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0-40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量1.16 kg ( 2.56 lb )
尺寸 (長 x 寬 x 高)20.00 x 17.01 x 4.40 cm
(7.87 x 6.7 x 1.73 in.)
裝箱數3 pcs
附註對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。
