產品概述

    VE814 HDMI影音信號延長器提供HDMI來源端設備能僅通過一條Cat 5e/6線纜傳送高視頻分辨率至100m外的HDMI顯示端設備。此外，視頻能被傳送至高達三臺以上的HDMI顯示設備-兩臺屏幕連接至接收端設備(VE814R)，另一臺屏幕則連接至發送端設備(VE814T)。

    VE814的Ethernet傳輸連接端口用于網絡連接，可提供簡單的連接上線方式。其支持RS-232和IR信號傳輸，可從遠程設備(VE814R)控制HDMI來源設備，也可從本地設備(VE814T)訪問HDMI顯示端設備。VE814兼容于HDMI(3D、深色、4kx2k)和HDCP，能確保使用HDMI顯示設備時的優越視頻分辨率。

功能特點

• 延伸HDMI信號來源設備與顯示設備之間的距離

• HDBaseT技術僅需使用一條Cat 5線纜以連接發送端及接收端

• HDBaseT技術可在傳輸高質量影像時提供較好的抗干擾能力

• 支持一組本地及兩組遠程的顯示設備

• 支持兩條IR通道供雙向IR信號傳輸

• 通過pass-through連接端口以延伸Ethernet通信

• HDMI(3D、深色、4kx2k)；兼容于HDCP

• 長距離傳輸-最遠可達100m

• 支持寬屏幕分辨率

• 視頻分辨率-最高可達1080p，4kx2k

• 支持頻寬達340MHz為最佳的視頻質量

• ATEN EDID技術-通過選擇最佳的EDID設定以順暢開機并提供最佳視頻質量

• RS-232串行端口可連接電腦外設設備，如觸控式屏幕與條形碼掃描儀等

• 內建8KV/15KV靜電放電(ESD)保護(接觸放電8KV；空氣放電15KV)

• 安裝簡易-無需安裝軟件

• 機架式設計

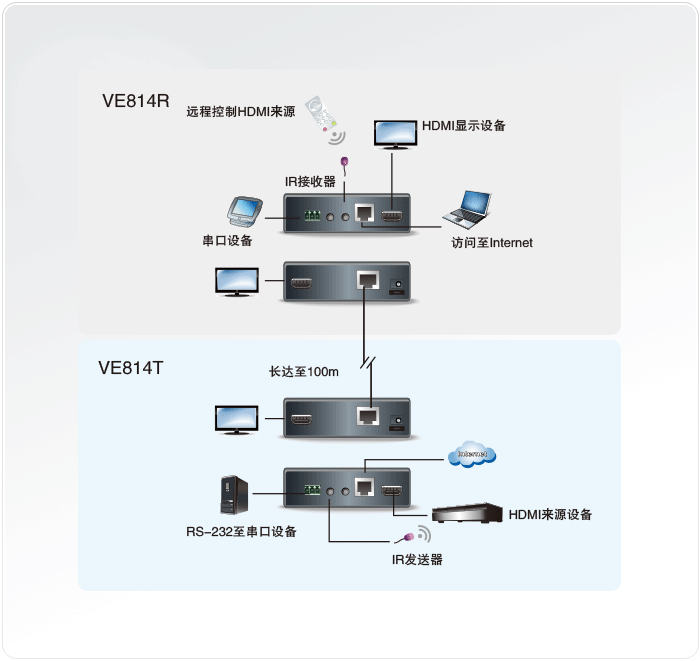

連線圖

技術規格
