視頻延長器 您的位置：首頁 > 視頻延長器

規格型號：VE300

產品簡述：Cat 5 影音信號延長器

詳情介紹

產品概述

    VE300 Cat 5影音信號延長器是專為搭配ATEN VM0808T/VM1616T Cat 5矩陣式影音切換器整合至架構中所設計，通過ATEN獨家的抗色偏(Deskew)技術，VE300可讓使用者延長影音信號來源與顯示顯示器的距離，在傳輸距離達150m時，視頻分辨率可達1600x1200(VE300R)，傳輸距離達300m時，視頻分辨率可達1280x1024 (VE300RQ)。


    VE300由一臺本地發送器(VE300T)與一臺遠程接收器(VE300R/VE300RQ)所組成，并通過Cat 5e雙絞線纜進行連接。該方案可讓使用者在長距離下遠程訪問音頻/視頻來源，適用于當顯示顯示器架設于方便觀看的開放區域時，系統設備能被置放于隱密安全區域的應用環境，例如建筑工地、工廠廠房、控制與安全中心等。

    VE300RQ支持紅綠藍三原色信號延遲調整(RGB delay tuner)，可以自動或用手動方式使RGB傳輸信號同步化，在長距離的環境下依然提供最佳的影像質量。此外，VE300RQ具備線路同步(line synchronizing)功能，可校正因長距離傳輸時所產生的顏色相位與時間誤差并儲存其設定。

注：VE300T發送器、VE300R及VE300RQ接收器皆獨立銷售


功能特點

  • 采用Cat 5e線纜連接發送器與接收器

  • 可在VM0808T架構下延長影音信號來源

  • 支持一組本地與一組遠程顯示器設備

  • 最佳的RGB Deskew抗色偏功能(VE300RQ)–自動同步化RGB信號延遲時間，以補償信號因距離所造成的誤差

  • 長距離傳輸最遠達300m

  • 高視頻分辨率
     VE300R: 1920x1200@60Hz (30m), 1600x1200@60Hz (150m), 1280x1024@60Hz (200 米)
     VE300RQ: 1920x1200@60Hz (150m), 1280x1024@60Hz (300m)

  • 自動化與可調式增益控制功能–可依距離遠近以手動方式補強信號傳輸強度

  • 支持寬屏顯示

  • 可安裝于機架上

  • 內建8KV/15KV ESD靜電放電保護

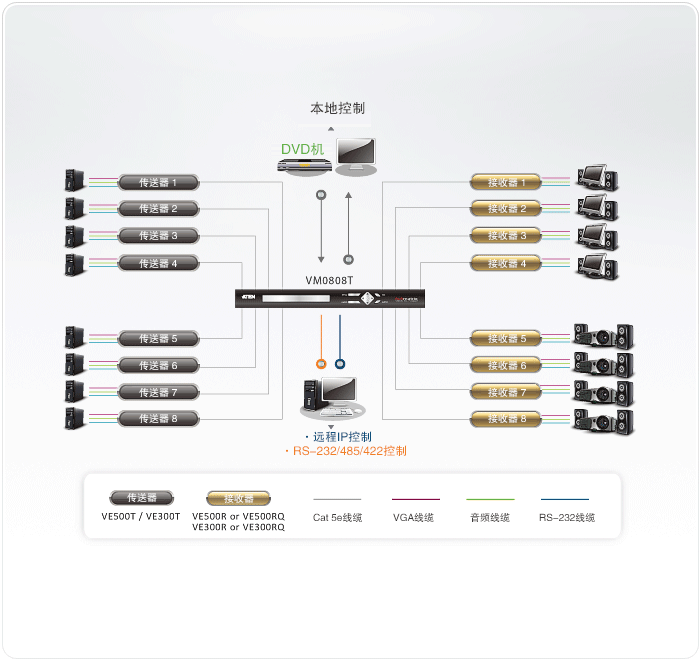

連線圖


技術規格

功能VE300TVE300RVE300RQ
接口視頻輸入1 x HDB-15
公頭(藍)		N/A
視頻輸出1 x HDB-15 母頭 (藍)
音頻輸入1 x Mini Stereo
Jack 母頭 (綠)		N/A
音頻輸出1 x Mini Stereo Jack 母頭 (綠)
設備對設備1 x RJ-45 母頭
電源1 x DC Jack (黑)
開關信號補償/增N/A1 x 按鍵N/A
信號補償/減1 x 按鍵
色彩/增N/A1 x 按鍵
色彩/減1 x 按鍵
LED指示燈電源1 (綠)1 (綠)N/A
聯機N/A1 (橘)
影像補償1 (藍)
藍(B)N/A1 (藍)
綠(G) / 聯機1 (綠/橘)
紅(R) / 電源1 (紅/綠)
視頻分辨率N/A1920x1200@60Hz (30 m)
1600x1200@60Hz (150 m)
1280x1024@60Hz (200 m)		1920x1200@60Hz (150 m);
1280x1024@60Hz (300 m)
耗電DC 5.3V, 2.61WDC 5.3V, 4.00WDC 5.3V, 4.32W
作業環境操作溫度0 - 50°C
儲存溫度-20 - 60°C
濕度0-80% RH, 無凝結
機體屬性外殼金屬
重量0.47 kg
尺寸
(長 x 寬 x 高)		20.20 x 8.20 x 2.50 cm



  • * The specification and pictures are subject to change without notice.
