產品概述

    VE500 Cat 5影音信號延長器是專為搭配ATEN VM0808T/VM1616T Cat 5矩陣式影音切換器整合至架構中所設計，通過ATEN獨家的抗色偏(Deskew)技術，VE500可讓用戶延長影音信號來源與顯示屏幕的距離，在傳輸距離達150m時，視頻分辨率可達1600x1200(VE500R)，傳輸距離達300m時，視頻分辨率可達1280x1024 (VE500RQ)。

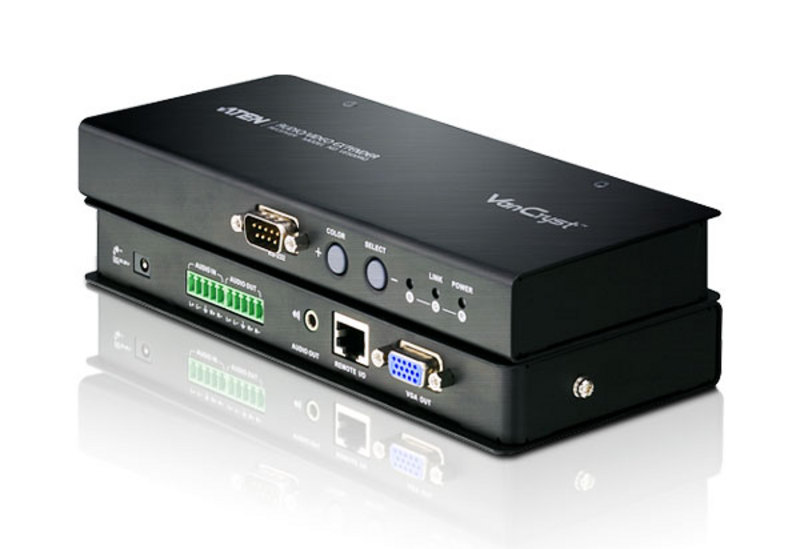

    VE500由一臺本地發送器(VE500T)與一臺遠程接收器(VE500R/VE500RQ)所組成，并通過Cat 5e雙絞線纜進行連接。該方案可讓用戶在長距離下遠程訪問音頻/視頻/RS-232信號來源，適用于當顯示屏幕架設于方便觀看的開放區域時，系統設備能被置放于隱密安全區域的應用環境，例如建筑工地、工廠廠房、控制與RS-232安全中心等。

    VE500RQ支持紅綠藍三原色信號延遲調整(RGB delay tuner)，可以手動方式使RGB傳輸信號同步化，在長距離的環境下依然提供最佳的影像質量。此外，VE500RQ具備線路同步(line synchronizing)功能，可校正因長距離傳輸時所產生的顏色相位與時間誤差并儲存其設定。

注：VE500T發送器、VE500R及VE500RQ接收器皆獨立銷售

功能特點

• 采用Cat 5e線纜連接發送器與接收器

• Deskew抗色偏功能(VE500RQ)–自動同步化RGB信號延遲時間，以補償信號因距離所造成的誤差

• 長距離傳輸最遠達300m

• 高視頻分辨率：
   VE500R: 1920x1200 @60Hz (30 m); 1600x1200 @60Hz (150 m)
   VE500RQ: 1920x1200 @60Hz (150 m); 1280x1024 @60Hz (300 m)

• 優異的音頻質量–平衡式音頻(balanced audio)能提供完美無暇的長距離信號傳輸

• 可調式增益控制功能–可依距離遠近以手動方式補強信號傳輸強度

• 支持一臺本地與一臺遠程顯示設備

• 具備RS-232頻道

• 支持寬屏顯示

• 可安裝于機架上

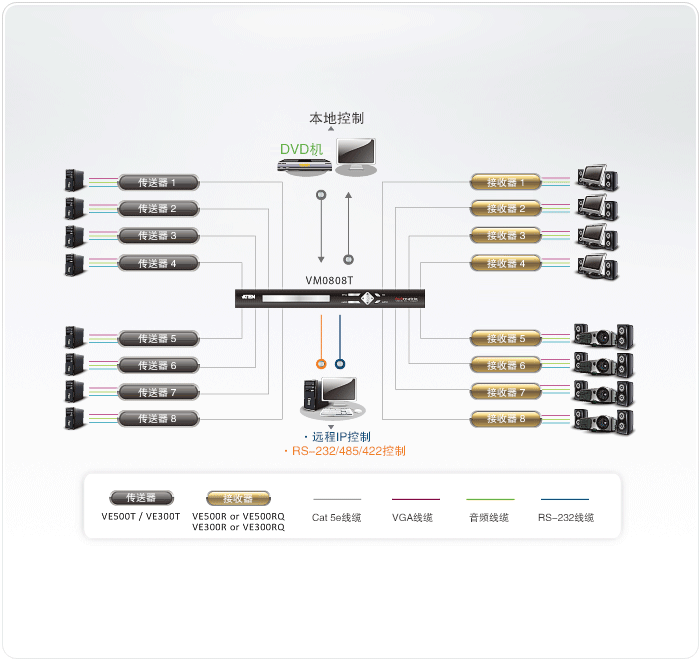

連線圖

技術規格
