產品概述

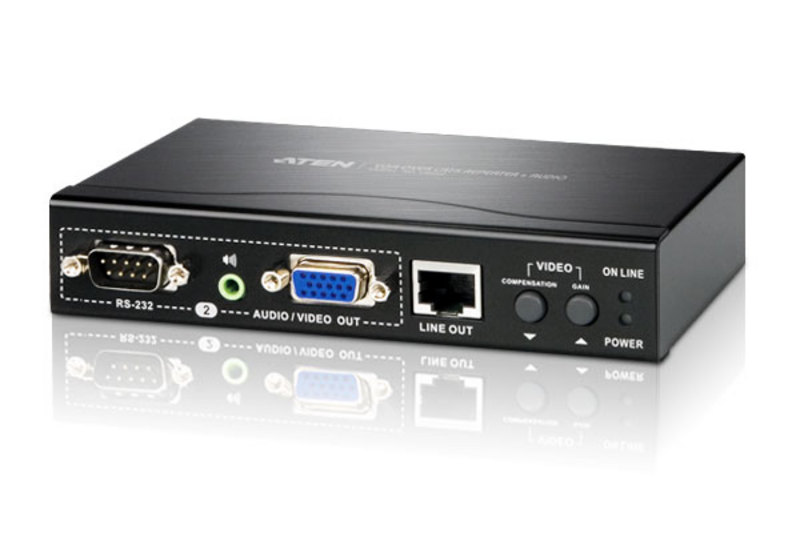

    VB552信號中繼器支持音頻功能，該產品可延伸音頻/視頻信號，且兼容于ATEN 視頻Cat 5分享器。VB552通過Cat 5(或以上規格)線纜，可將音頻及視頻的傳輸距離再額外延伸達150m。在視頻方案架構中增加中繼器，可讓音頻及視頻信號傳輸的距離更長，最遠可達450m。

    此外，由于視頻信號會因長距離傳輸而導致強度減弱，VB552具備可調式視頻增益及補償功能，可提供最清晰的視頻質量，或使用紅外線遙控器從遠程調整視頻。

    VB552具備機架安裝設計以及兩個RS-232頻道可供選擇，并且支持高視頻分辨率。VB552是在任何要求VESA FDMI吊架標準的安裝環境下，可有效延長A/V及串口設備信號傳輸范圍的理想解決方案。

功能特點

• 使用Cat 5e線纜延長視頻/音頻/RS-232串口信號

• 傳輸距離可額外延長達150m

• 視頻分辨率-最高可達1920x1200@60Hz(30m), 1600x1200@60Hz(150m), 1280x1024@60Hz(200m)

• 支持音頻及串口功能

• 提供兩種增益控制模式以確保最佳畫面質量

• 可通過OSD調整視頻增益及補償控制模式

• 紅外線接收器可迅速簡易的調整視頻質量

• 紅外線遙控器可從遠程執行開/關屏幕及調整視頻

• 提供兩個RS-232頻道可選擇

• 遵循VESA(視頻電子標準協會)FDMI(平面顯示器安裝接口)標準

• 本地顯示器支持DDC

• 支持VGA、SVGA、XGA、SXGA、UXGA及Multisync顯示器

• 搭配VS1504/VS1508 Cat 5影音分配器使用

連線圖

技術規格
